您好:我是深圳浦天利光電技術有限公司,我們有一種技術叫多磁路技術,特別適合做EMI濾波器和LLC電源變壓器, 我們公司的網址是:WWW.P-TRANS.NET
我們現在已經能夠設計和生產100W~1500W諧振半橋變壓器

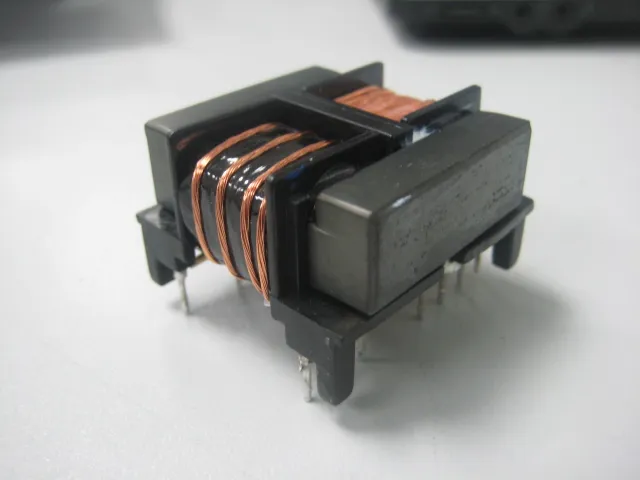

付上照片請幫忙  謝謝先
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/327911204187113.jpg');}" onmousewheel="return imgzoom(this);">

現在模具開的越來越多了,哈哈,

用磁集成就不如用我們的
1000W以下的都是成熟設計

你們的體積比較大,我現在關心的是那個骨架的結構和線是怎么繞的.

我手里還有一地款相當特別的變壓器,

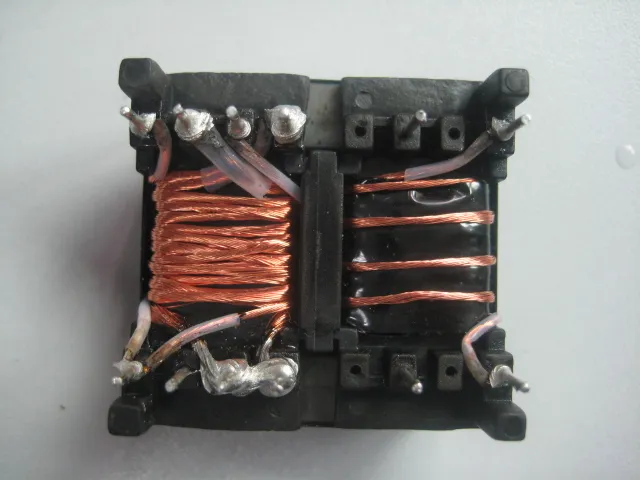

再傳一張照片 結構會清楚些
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/327911204285371.jpg');}" onmousewheel="return imgzoom(this);">
看清楚了嗎
別客氣 您可以再靠近一點

三件式

一 二 次側分別繞在方孔單孔骨架上
再用一片插板聯結起來並隔出安全距離

最早的設計者 應該是 飛磁

目前知道麥格米特在用這款
但不知誰在供貨
難道是自己開的模

很有可能是自己開模,

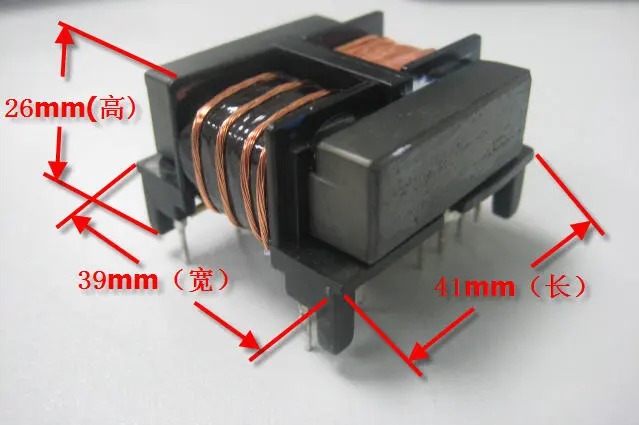

能否給出個體積尺寸..和功率
我們也能夠使用極小尺寸實現

骨架上的線是怎么繞的?能不能把結構圖上傳一下?

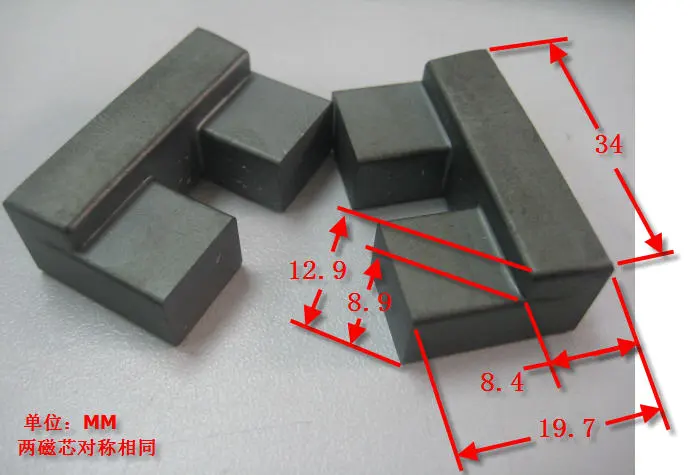

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/327911204360364.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/327911204360419.jpg');}" onmousewheel="return imgzoom(this);">
前級有PFC

3524 組成的 LLC 半橋諧振
兩組輸出   24V 9A Peak 13A    12V 2A Peak 5A
輸出滿載  240W
輸出峰載  370W

實測過 沒問題

謝謝!能不能單獨拍個骨架的圖,變壓器和電源的設計是很簡單的.

骨架還未找到 變壓器還不敢拆解
暫時無法滿足您的要求
照片已非常清楚 結構呼之欲出 用點想像力吧

高手光臨 回答個問題先

這顆變壓器的一二次側已經分別繞在不同的軸上
之間的距離也都?jí)?
沒道理還要加絕緣套管吧

如果安規距離夠的話,多股線有交叉,可能是防止加工的時候線絕緣被破壞掉而引起短路.從第9貼圖的左下邊看的很清楚.

所以這是製造上的工藝考量 不關安規的事
如果不加絕緣套管 安規檢驗?zāi)苓^嗎
至少?zèng)]有交叉的一次側繞組應該可以不加套管吧

初級不加套管應該是可以的.具體情況還是要問安規工程師.

初級與次級的爬電距離夠遠.

該變壓器應該是飛利浦LCD電視上使用的,去年開始使用.我去年拿到飛利浦的一臺樣機,不過是用1610做的.
據說小麥?zhǔn)褂?94做的LLC.應該把高壓自舉解決就可以了,下次買臺研究研究.

這我知道

他們用SG3525做半橋諧振
用的很巧思  好像滿穩定的

為什么,至今沒有大批量生產,好像半年前就做出來了???

這我就不清楚了
我只知道 三十二吋的電源新版本也改為半橋諧振
但不知是否還用SG3525

我只有L6598/L6599的樣機,

聽說他們做了一批樣機1K-2K吧,好像有炸雞的現象,魚和熊掌不可兼得啊,即想有高效率高穩定性,又想壓低到很低的價格,又想馬兒跑,又想馬兒不吃草,難呦.

有沒有新東東看看啊

直接去柜臺看吧,振華路高科德交易中心23132號,

是有點難
這就是競爭力的所在

要麼會賣 甚麼都能賣 關係夠鐵
要麼產品過硬 價錢好 誰都要

所以做LCD TV電源要有不錯的LCD TV整機客戶

對啦 對啦

問題還是在業務啦
你要賣給誰 怎麼交易
