求助磁環相位反如何測試出來

請教各位高手,我手中有一個磁環共模電感器,要求進線同邊,但是在繞制過程中由于操作員的失誤,將兩繞組的進出線方向相反(即第一個繞組的進線和第二個繞組的出線在同一邊),針對這種不良情況,我有用相位儀測試相位,儀器顯示OK,隨即我又采用同名端的方法測試,即將兩繞組的起線和尾線短接,然后測試另兩個針腳,但是仍然不能有效的區分出來,請教各位高手如何能夠?qū)⒋朔N不良有效的檢測出來?

全部回復(11)

只看樓主

正序查看

倒序查看

transformer1

LV.10

2008-03-01 19:37

用目視的方法應該可以找出來吧!
如是入線看上去應該是被壓在下面的,出線應該是在上面.
另外一繞組也是一樣.
你有沒有測試,反過來會有什么不良現象發生(在電路上測試)

回復

xuml1985

LV.3

2008-03-01 20:20

我公司也遇到過這種情況,后來跟客戶溝通,裝機后也沒有什么影響.

回復

xuyanxiang

LV.3

2008-03-01 20:57

@xuml1985

我公司也遇到過這種情況,后來跟客戶溝通,裝機后也沒有什么影響.

因?yàn)楣咀罱惺樟瞬簧傩聠T工,故而在穿磁環時難免有一些不良品,并且此產品針腳四周都有點膠,故而在用目視很難發現,為防止有不良品流入客戶端,我想用測試的方法能夠有效的檢測出來才行;

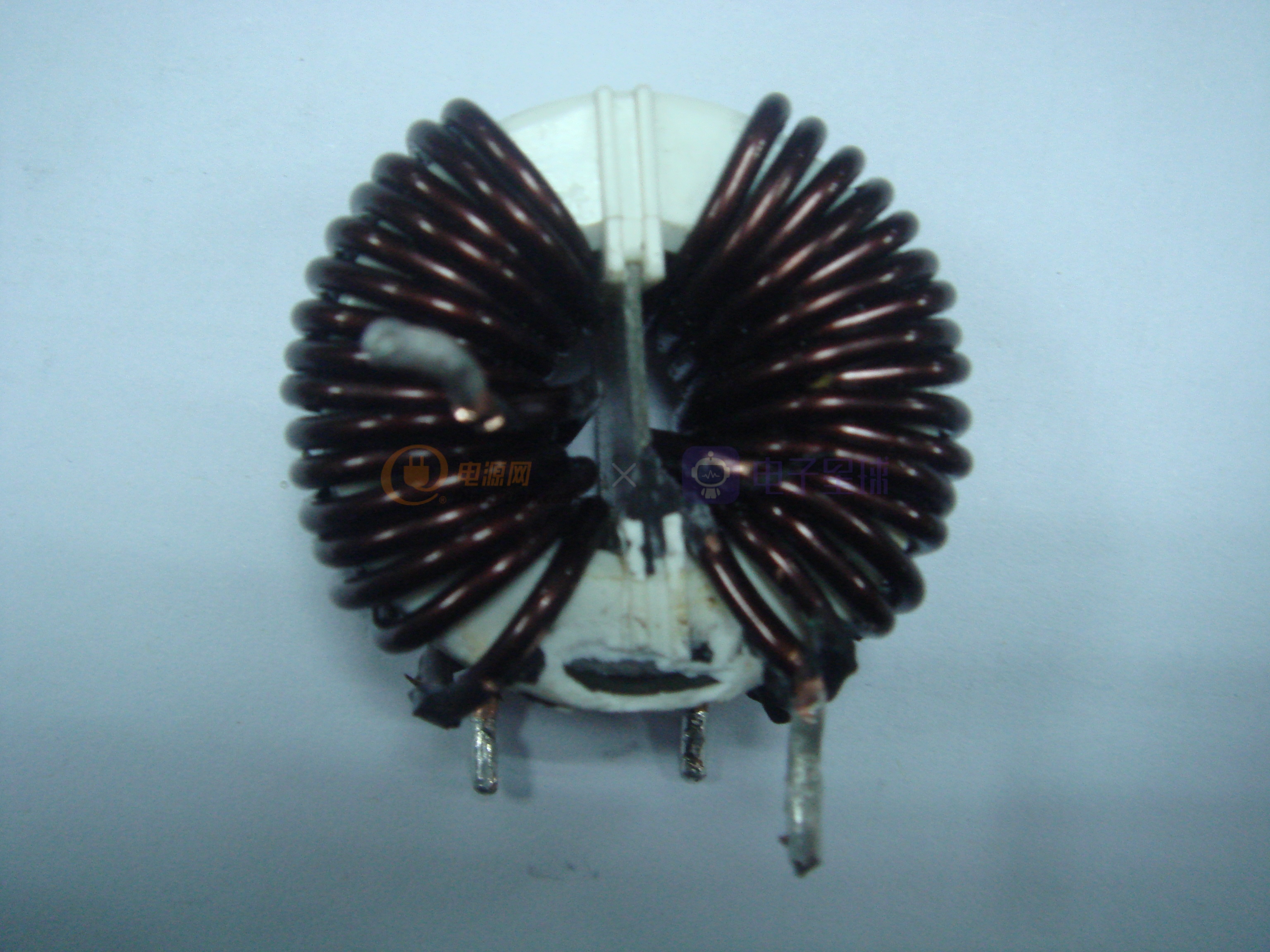

不良品圖片不是很清楚,上圖左邊的出線,右面的為進線,按照SPEC要求制作的話,兩邊應該是一致的;

回復

xuyanxiang

LV.3

2008-03-02 09:57

@xuyanxiang

因?yàn)楣咀罱惺樟瞬簧傩聠T工,故而在穿磁環時難免有一些不良品,并且此產品針腳四周都有點膠,故而在用目視很難發現,為防止有不良品流入客戶端,我想用測試的方法能夠有效的檢測出來才行;不良品圖片不是很清楚,上圖左邊的出線,右面的為進線,按照SPEC要求制作的話,兩邊應該是一致的;

人氣好低哦,自已幫頂一下,
