開關電源關閉問題
如題我做了一個12V10A的開關電源,用的TOP250Y,加10A負載后點了不到1小時就關閉,還有didadida的聲音,我原以為是熱關閉,結果等冷卻后再上電,還是沒有輸出,也還有didadida的聲音,請問會是什么問題呢,謝謝了.
全部回復(17)
正序查看
倒序查看
@zhenxiang
其實最好是的去更改變壓器,只要變壓器好了只用TVS加二極管都不會損壞 在一個你用的是多大的TVS變壓器變比最好看下D極的波形因該是漏感引起的關斷時的尖峰太高了
我用的TVS是P6KE170A

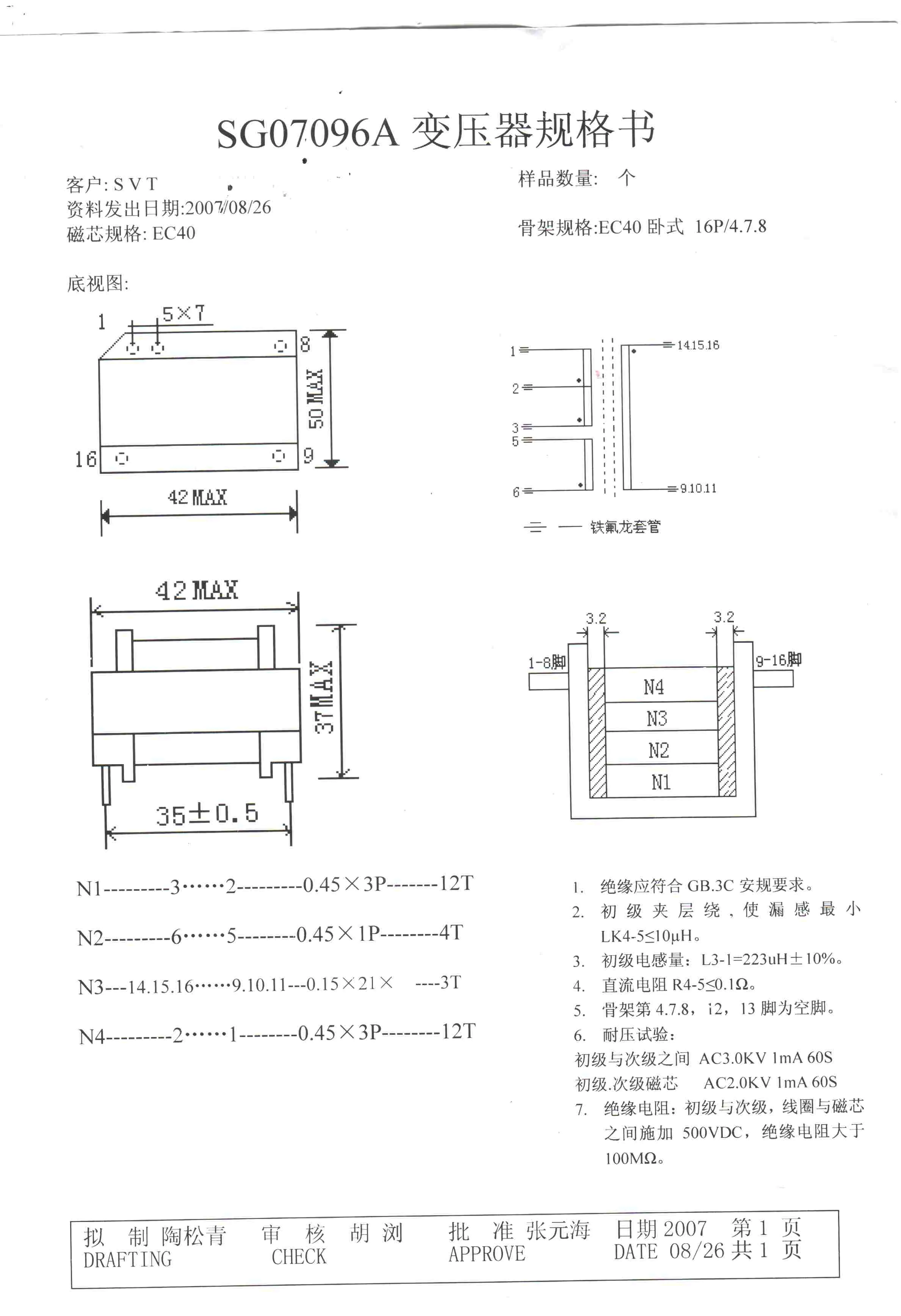

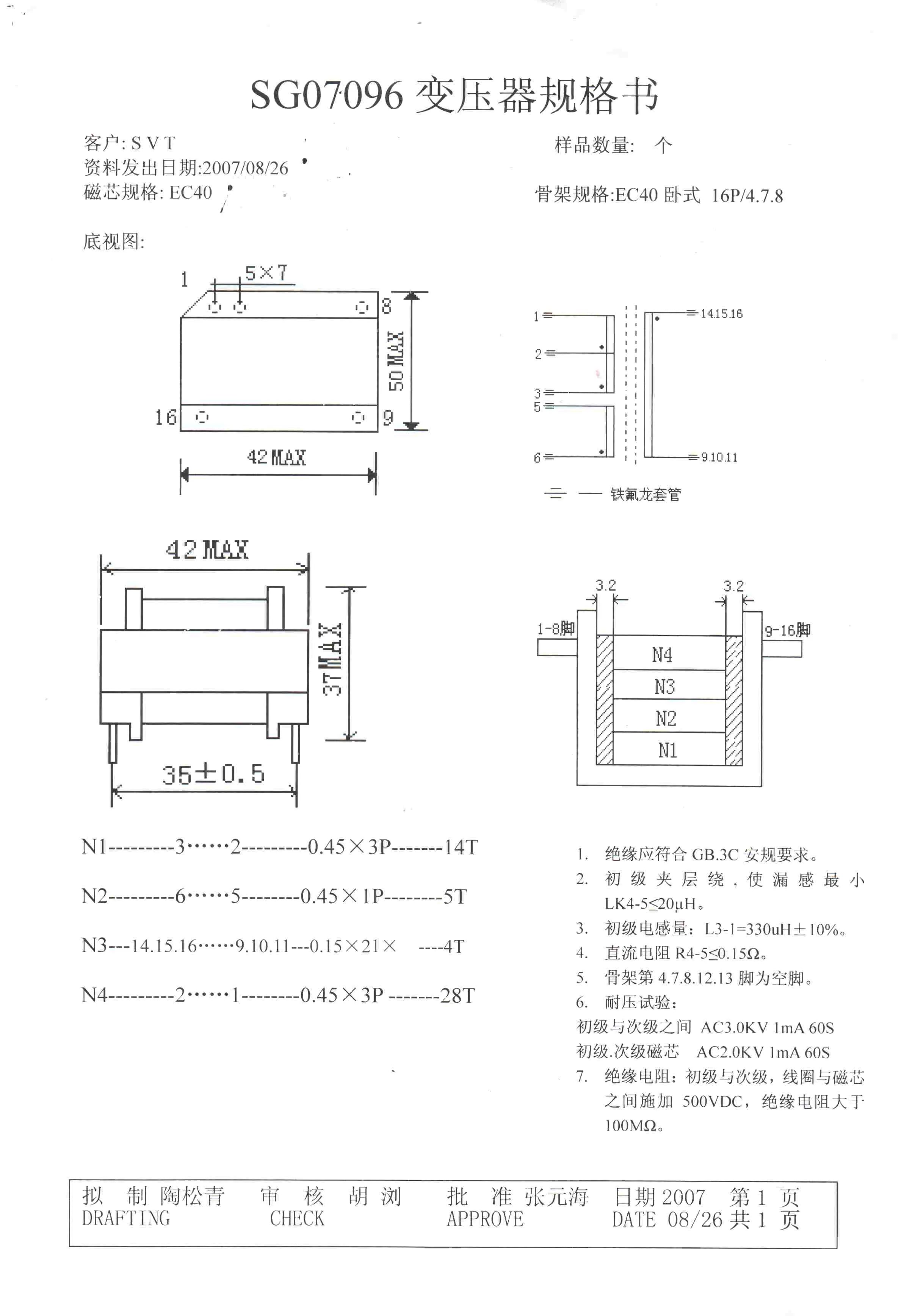

我這里有兩個變壓器,麻煩你幫我分析一下,
還有就是如果要改變壓器,要怎么更改呢,我是新手,麻煩你了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1221011204794748.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1221011204794786.jpg');}" onmousewheel="return imgzoom(this);">
我這里有兩個變壓器,麻煩你幫我分析一下,
還有就是如果要改變壓器,要怎么更改呢,我是新手,麻煩你了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1221011204794748.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1221011204794786.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@linami
我用的TVS是P6KE170A我這里有兩個變壓器,麻煩你幫我分析一下,還有就是如果要改變壓器,要怎么更改呢,我是新手,麻煩你了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1221011204794748.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1221011204794786.jpg');}"onmousewheel="returnimgzoom(this);">
計算變壓器的VOR 即反射電壓的地一個大概100V第二個115V因該還算可以,PI給的資料是不超130V 但你可以適當降低點即輸出側多加幾圈,需作試驗,因?yàn)闀?huì)影響DMAC 你用的TVS太小了這么大功率的電源 用200V的吧 我們50W 用的是P1.5KE200A 功率也比你那個大,然后你看下器件的溫度
0
回復
@linami
TVS換成P6KE200A也還是燒壞了
如果你的P6KE200A還是損壞,你可以有兩種解決方法:
1:重新繞制變壓器,要求耦合程度高,通常采用三明治的方式繞,你給出的兩幅變壓器圖都是三明治繞法中的一種,它把一次匝數分開,比如是24匝,最里層繞12匝,最外層繞12匝,這兩個12匝是串聯的,還有一種繞法就是最里層繞24匝,最外層繞24匝,這兩個24匝是并聯的.你可以按照第二種繞法試試.
2:如果那樣還不行,那你要重新選擇你的VOR(我通常習慣叫感應電壓),重新計算你的變壓器參數.
1:重新繞制變壓器,要求耦合程度高,通常采用三明治的方式繞,你給出的兩幅變壓器圖都是三明治繞法中的一種,它把一次匝數分開,比如是24匝,最里層繞12匝,最外層繞12匝,這兩個12匝是串聯的,還有一種繞法就是最里層繞24匝,最外層繞24匝,這兩個24匝是并聯的.你可以按照第二種繞法試試.
2:如果那樣還不行,那你要重新選擇你的VOR(我通常習慣叫感應電壓),重新計算你的變壓器參數.
0
回復
@xuanfenghhj
如果你的P6KE200A還是損壞,你可以有兩種解決方法:1:重新繞制變壓器,要求耦合程度高,通常采用三明治的方式繞,你給出的兩幅變壓器圖都是三明治繞法中的一種,它把一次匝數分開,比如是24匝,最里層繞12匝,最外層繞12匝,這兩個12匝是串聯的,還有一種繞法就是最里層繞24匝,最外層繞24匝,這兩個24匝是并聯的.你可以按照第二種繞法試試.2:如果那樣還不行,那你要重新選擇你的VOR(我通常習慣叫感應電壓),重新計算你的變壓器參數.
建議你不要用這個方案,你可以用正極或半橋
0
回復
@zhenxiang
我上貼沒說明白有些地方錯了.建議將TVS改為P1.5KE200A參數為電壓200V瞬時功率1500W 減小變壓器變比即減小VOR到90V左右這時最大占空比會減小有可能出不了滿負載. 再就是改變壓器繞法減小漏感.也可以試著調下氣隙. 如樓上說最好改為正激或半橋.反激作這大功率比較難.
感謝你們所有人的回復,我是新手,對開關電源一點也熟悉,你們所說的那些聯系我也不是很清楚,不過我會從你們的建議下手,我正在尋找1.5KE200A的管子看看.
