我使用IR2110驅(qū)動場效應管IRF530,用來做電機調(diào)速,輸入兩路互補PWM正常,但IR2110的LO和HO均沒輸出信號,哪位高手幫忙指點一下,謝謝了!
我的兩路互補的PWM正常工作,可是LO和HO均沒有輸出,急死人啦!高手出手幫忙啦!
輸入兩路互補PWM正常,但IR2110的LO和HO均沒輸出信號,求救!
全部回復(3)
正序查看
倒序查看

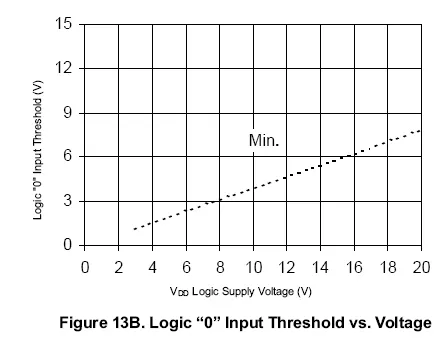

信號電平是多少?還有你的VDD電壓是多少壓?電平關系請看下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1058301235822453.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/1058301235822453.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@houtao
信號電平是多少?還有你的VDD電壓是多少壓?電平關系請看下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/1058301235822453.jpg');}"onmousewheel="returnimgzoom(this);">
這位大哥，請問這條線是最低值嗎？我看了2110的datasheet，感覺和logic“1”的圖一起看，輸入電壓的幅值必須小于大約1.5v，且隨vdd上升，信號電平也要上升，感覺不太合理呀，能給小弟解釋一下嗎？
0
