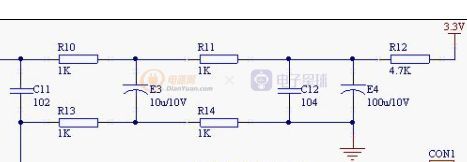

以后發貼子,要把電路畫完或者指向說明,你的這一個電路,左邊的下端線去了哪里?你沒有指出來,去的地方不一樣,濾波的解釋也不一樣的.由于你發貼不明,只能按一般的方式去解釋了.
..從整體看來,并沒有什么特殊之處,是變形的Л形濾波電路由E4、E3負責低頻濾波,C12、C11負責高頻濾波,由于低、高頻是重疊的,所以帶通為零,所以不要理解成帶通濾波器.這種RC組成的無源濾波其實原理都相同的,只是選擇的參數不同,其時間常數也不同,按從右到左電流來解釋,R12與E4組成了高通濾波器,而R12同時與C12組成低通濾波器,E3與R11、R14、R10、R13,與前、后的電路組成Л形濾波,增強濾波效果.這種電路的輸出平均電壓低了不少,但濾波效果很好,尤其在抗干擾要求嚴格的地方運用.而由于效率低、內阻大等諸多的弊端,在大電流或者要求高效率的地方無法使用,所以一般運用在數字電路的信號放大電路,而模擬電路很少用到.
..由于只能看出這一點,我的解釋也不會太多,也有可能與原電路有誤差,你看后順著思路多想一下吧,就會想到更多的東西.

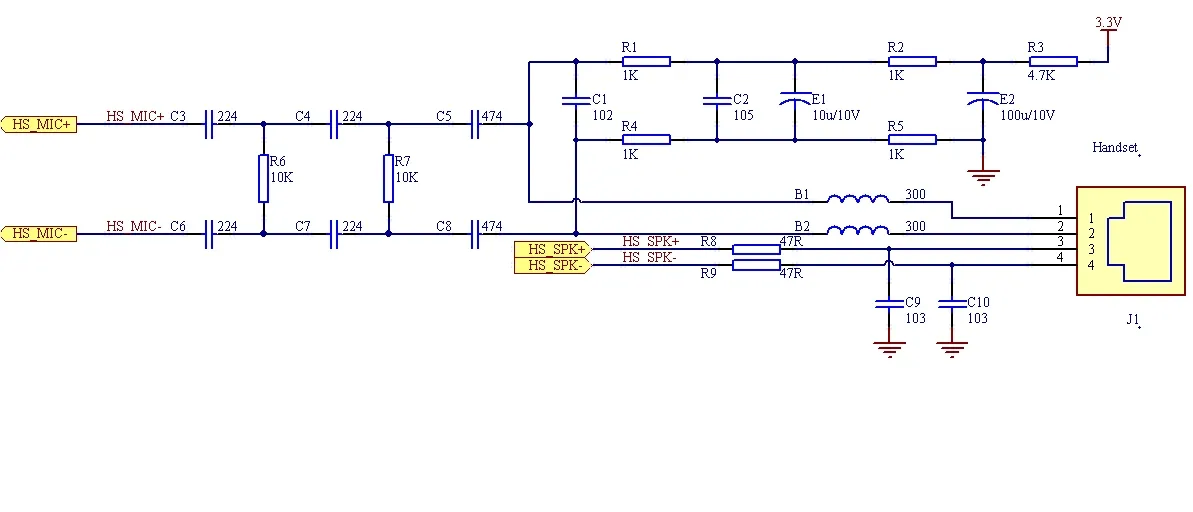

非常謝謝你!使我基本上懂得了電路的功能,你回復的也正是我所需要的!這種電路一般叫什么電路啊?專業上講的話.昨天有點亂,貼得圖也不象樣,現把圖重新貼下,基本上是用于數字電源濾波的,用于給音頻信號加一直流偏置的.再次謝謝,請其他高手們繼續發揮啊.
有人提議把C2換成104,然后移到E2旁邊去,不知道是否濾波效果會好一點呢?
因為不知道叫啥電路名稱,所以也不懂得到網絡上搜資料來查探下,只有請教大蝦們,望指條明路啊!
