誰可以幫我看一下這個圖阿

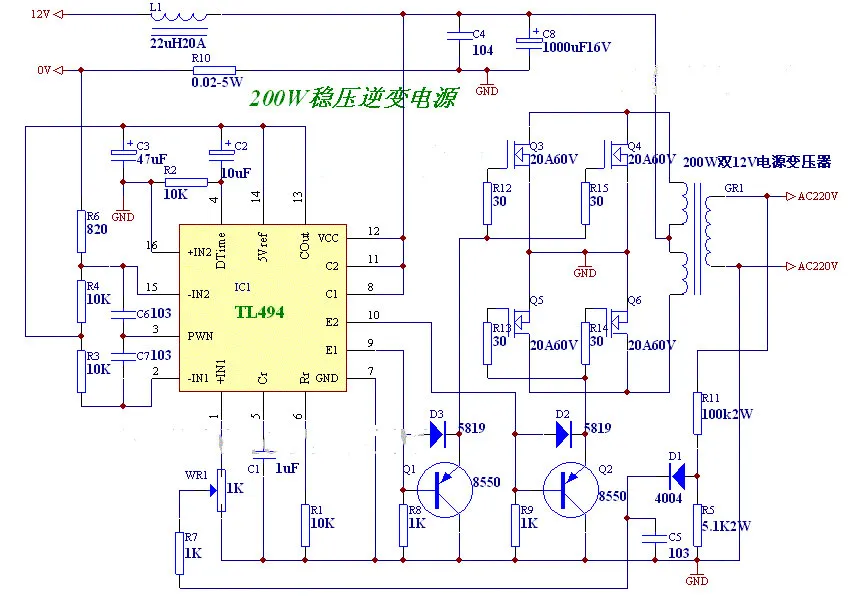

為什么還要接一個-12v的電源阿還有變壓器變壓前的電壓是多少阿?這個電路的轉換效率高嗎請那位高手指教一下感激不盡

全部回復(10)

只看樓主

正序查看

倒序查看

chenlane

LV.2

2008-03-28 12:21

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/2431061206678076.jpg');}" onmousewheel="return imgzoom(this);">

回復

pzdy

LV.6

2008-03-30 09:26

@z34y56

變壓器變壓前的電壓是12v.這個電路的轉換效率60-70%

將后級場管換成IRF3205效率會更高,如果用我開發的全橋驅動板效率比推挽的還要高.

回復

z34y56

LV.6

2008-03-30 11:20

@pzdy

將后級場管換成IRF3205效率會更高,如果用我開發的全橋驅動板效率比推挽的還要高.

這是老鐸電子制作網,不知要做什么用.

回復

chenlane

LV.2

2008-03-31 13:23

@z34y56

變壓器變壓前的電壓是12v.這個電路的轉換效率60-70%

可以問你一下嗎就是這個電路如果直接制板有問題嗎 (不考慮效率問題的話)

回復

chenlane

LV.2

2008-03-31 13:25

@z34y56

這是老鐸電子制作網,不知要做什么用.

應該是做逆變器的就是要把12v直流電變成50赫茲220v交流電

回復

zlzbg8

LV.4

2008-03-31 13:51

@chenlane

可以問你一下嗎就是這個電路如果直接制板有問題嗎(不考慮效率問題的話)

1,這個電路效力不高
2,這個電路如果直接制板有問題

回復

chenlane

LV.2

2008-03-31 15:20

@zlzbg8

1,這個電路效力不高2,這個電路如果直接制板有問題

那可以改進嗎不會就是一個爛圖吧? 請教高手

回復

z34y56

LV.6

2008-03-31 15:51

@chenlane

那可以改進嗎不會就是一個爛圖吧?請教高手

不知要做什么用.

回復

yechunlei

LV.6

2008-03-31 17:22

@chenlane

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/2431061206678076.jpg');}"onmousewheel="returnimgzoom(this);">

我怎么沒看到-12V的地方
