SOA的問題,高手請

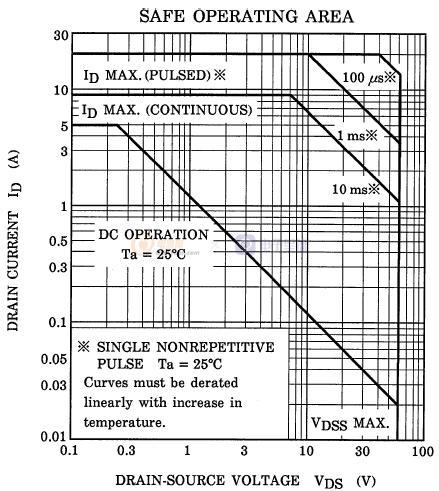

Safe Operation Area,一般給出的都是單脈沖和電流連續的兩種情況,單脈沖還“non-repetitive”不可重復,而電源中最重要的50%占空比這一情況應該是介于兩者之間,那么應該在什么位置?如下圖,是比較靠近10ms那個曲線還是比較靠近連續的那個曲線?大家怎樣處理?
全部回復(2)
正序查看
倒序查看
@神拉
最下面的那條應該是直流吧(DC),越向上表示脈沖時間越短,你說的50%占空比的脈沖電流的頻率是多大.算出來后在圖上看具體的位置吧.最上面的是100us脈沖,按50%算頻率就應該是5000吧.(不知道算錯沒的,呵呵,有點高誒!) 不知道我理解對沒的
不對吧?你看到左下角的注解一個×加四個點的那個符號了嗎,后面說:單個非重復脈沖,這個符號同時出現在100uS,1mS,10mS的后面,也就是說 100uS,1mS,10mS 都是指單個非重復脈沖,如果是周期性的,是不能按這幾條曲線來計算的
