我想問下boost電路中輸入電容的作用

電源連接boost電路時,是先通過boost電路的輸入電容,如果我去掉這個電容,直接接過來,會有什么影響么.謝謝.
全部回復(6)
正序查看
倒序查看
amekoxu
LV.5
2
2008-04-16 13:36
BOOST電路輸入剛開始那個電容?

那個只是起平滑濾波的作用吧,做傳到輻射的時候還有點用

開關后面那個電容才是儲能續流,最后與開關前面的電感電壓疊加形成升壓.
0
回復
davey_zou
LV.2
3
2008-04-16 16:39

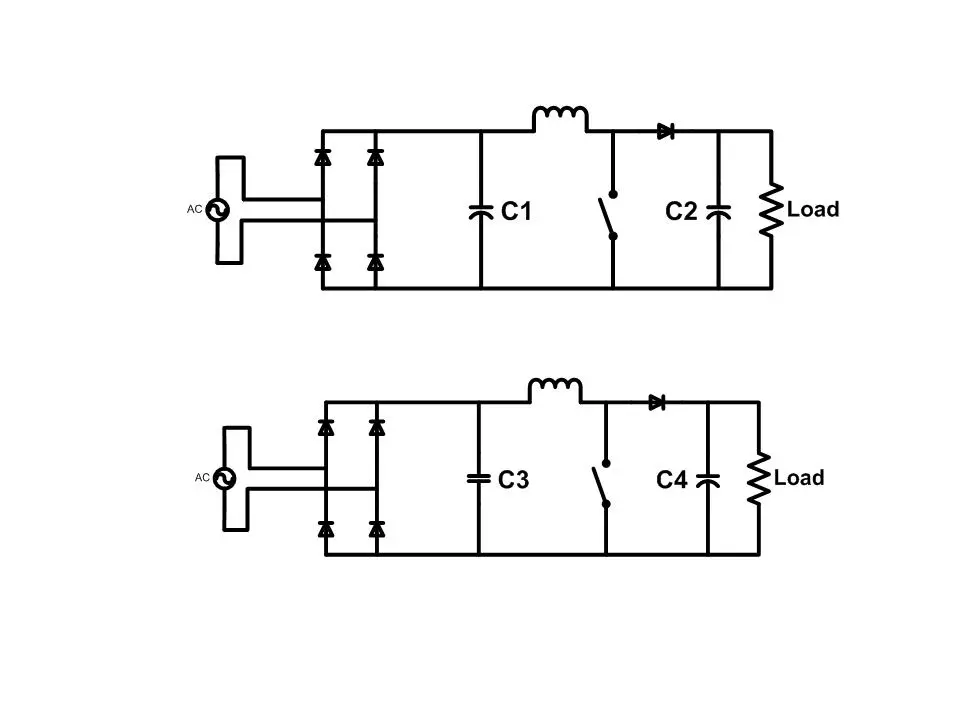

如圖,兩個電路結構完全一樣,但是元器件使用不同,結果就大不相同.
上圖的C1用的是電解電容,儲能及平滑電壓用的,整個電路實現的是整流橋AC/DC+Boost DC/DC
下圖的C3用的是高頻濾波電容,用于慮除高頻分量,整個電路實現的是Boost AC/DC,這個電路常用在單相PFC電路中.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2503001208335195.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
陳永真
LV.8
4
2008-05-04 22:11
這個電容器是電源旁路用的,沒有他,你的boost就回去還別人.
0
回復
陳永真
LV.8
5
2008-05-04 22:15
@陳永真
這個電容器是電源旁路用的,沒有他,你的boost就回去還別人.
是“就會去害別人”,打字出錯了,不好意思.受害的還有你的整流電路.
0
回復
2008-05-05 16:50
對EMI的高頻部分有些幫助(可以降低電容、BOOST電感、及開關管的環路面積;不過用處也不是太大,因為這個環路中已經有了電感,電流的變化已較小了),不過也不能大了,大了會影響PFC電路的PF值.
0
回復
chgang
LV.2
7
2009-02-07 11:09
@陳永真
這個電容器是電源旁路用的,沒有他,你的boost就回去還別人.
如果輸入不用整流橋,直接用直流電源,還要不要這個電容?
0
