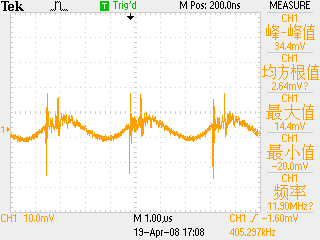

第二張是顯波器的電源線接地的情況下:

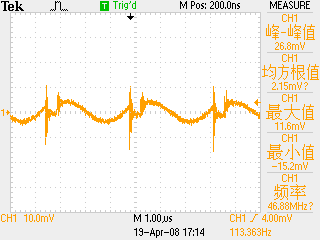

第三張是顯波器的電源線接地,并且在輸入端加一個共模的情況下:
現在對電源做一下說明,電源為寬電壓輸入,45Vdc--160Vdc.輸出是5V8A.正激電路,
這是在數字示波器上測試的,帶寬用的是100M,所以第一張和第三張的噪聲看起來大,用20M就沒有這么大了.放在模擬示波器上,波形都是一樣的,只是第二張圖的峰峰值會有40MV左右,第二張圖會有80MV的峰峰值.第三張圖紋波峰峰值只有20MV,
請各位大哥幫我分析一下,為什么示波器的電源線接地不接地,在測紋波時會有這么大的差別,另一點就是輸入加了共模后,電源的紋波會很好,個人認為輸入加了共模之后,它濾掉了由較高的dv/dt與雜散參數之間相互作用而產生的高頻振蕩,但是現實是一個小模塊電源里邊,沒有這么大的空間來放這么個共模,哪么是不是還有其它經濟,又現實的方法可以處理好這種干擾??????
