我需要LED驅動方面的方案

我司準備開發大功率LED燈具,雖然我在這方面有點知識,但是成熟方案的提供可以對我司進入這一領域縮短了保貴的時間.
1、85VAC-265VAC,驅動單顆1W及3W LED,可裝入GU10、E27等燈具
2、85VAC-265VAC,驅動3*1W、5*1W、9*1W等
電路簡單,性價比高.我上傳此燈具的圖片,高壓部份可以放入這些燈具的.
673051208751509.pdf
全部回復(10)
正序查看
倒序查看
歐米茄
LV.3
2
2008-04-21 13:12
我的EMAIL是gyd_01@163.com
0
回復
dangwei
LV.4
3
2008-04-29 14:41
NCP1014,內置700V MOSFET,可動態自供電,簡單可靠.
李R 13922859640
0
回復
大力
LV.3
4
2008-05-01 00:29
NCP1014, 好處很多.首先MOSFET 700V/11Ohm,Jitter mode 可減小EMl瀘波.對小面積電源設計帶來方便.

另NCP1027 MOSFET Rds只有5.8.散熱更好....
0
回復
2008-05-04 14:10
http://bbs.dianyuan.com/topic/227144看下這款適用于大功率LED電源.
0
回復
fsy1001
LV.5
6
2008-05-04 14:14
這種東西比較麻煩
那么大的熱,去烤你的電路板
0
回復
歐米茄
LV.3
7
2008-05-04 15:09

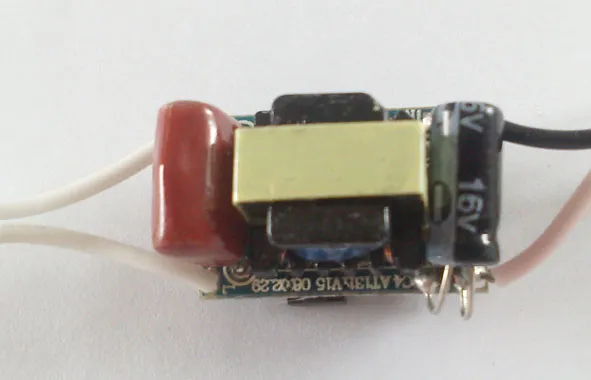

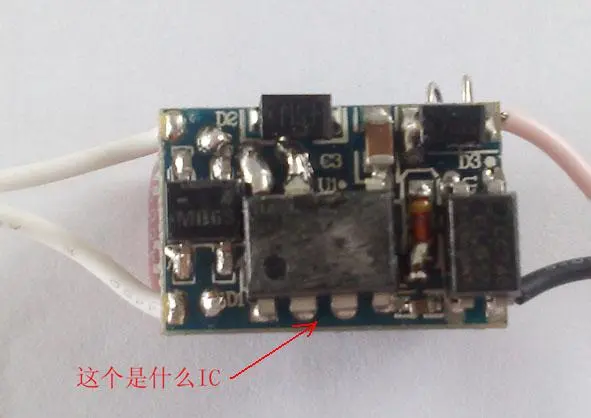

從燈中拆出來的一塊LED驅動,他們使用上面的IC分別做成了1*1W,1*3W,3*1W三種驅動電路,分析了一下引腳,不象NCP1014,我先將它的照片拍下來給大家分析一下,原理圖我將在這兩天畫出來,請大家分析一下這是一塊什么IC.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/673051209884930.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/673051209884942.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
歐米茄
LV.3
8
2008-05-12 09:03
@歐米茄
從燈中拆出來的一塊LED驅動,他們使用上面的IC分別做成了1*1W,1*3W,3*1W三種驅動電路,分析了一下引腳,不象NCP1014,我先將它的照片拍下來給大家分析一下,原理圖我將在這兩天畫出來,請大家分析一下這是一塊什么IC.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/673051209884930.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/673051209884942.jpg');}"onmousewheel="returnimgzoom(this);">

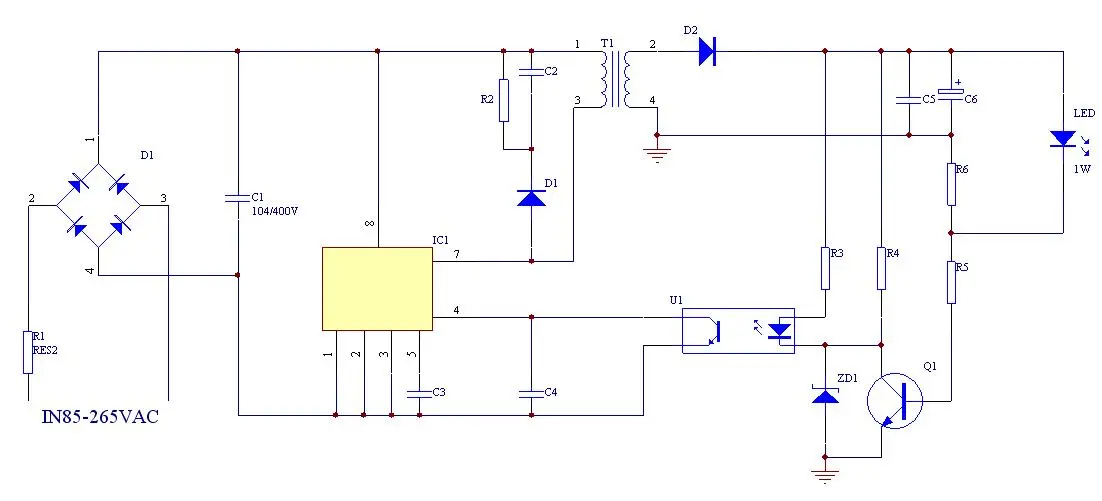

原理圖請見圖片,從引腳上來看也不是TYN264等.不知哪們高手知道此IC的型號,謝謝,gyd_01@163.com500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/673051210554219.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2008-05-17 10:14
@歐米茄
原理圖請見圖片,從引腳上來看也不是TYN264等.不知哪們高手知道此IC的型號,謝謝,gyd_01@163.com[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/673051210554219.jpg');}"onmousewheel="returnimgzoom(this);">
FSD200
0
回復
歐米茄
LV.3
10
2008-06-26 15:40
@zhaoshiwen
FSD200
非常感謝您的答復,再想請教一下,引腳位基本是相同的,那為什么5腳VCC可以不用電壓供應而正常工作
0
回復
zhaoshiwen
LV.5
11
2008-06-26 16:44
@歐米茄
非常感謝您的答復,再想請教一下,引腳位基本是相同的,那為什么5腳VCC可以不用電壓供應而正常工作
請自己仔細閱讀IC資料,弄清楚才能自己真正設計生產.
