恒流源!~~各位高人,救命啦!!

要求用lm358和IRF540,IRF9540設計一個恒流源
輸入:-10V~10V
輸出:-1A~1A
謝謝啦!!~~
全部回復(9)
正序查看
倒序查看
2008-05-09 23:55
這個簡單,在輸出串個取樣電阻,用LM358放大取樣電壓,并比較后控制MOSFET就可以了!
0
回復
周挺巧
LV.7
3
2008-05-10 08:55
負反饋閉環控制就行了
0
回復
yiqke
LV.4
4
2008-05-11 16:25
這樣行不?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2195371210494297.gif');}" onmousewheel="return imgzoom(this);">
0
回復
tanknet
LV.7
5
2008-05-11 17:41
你是要設計線性恒流源還是開關恒流源?
0
回復
楚天?
LV.8
6
2008-05-11 21:21

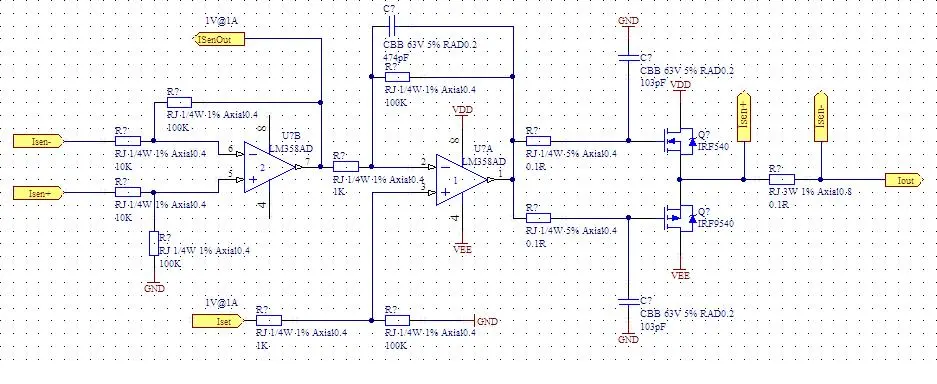

你試試這個看看.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/37621210511836.jpg');}" onmousewheel="return imgzoom(this);">
但是還要注意,MOS的門極電壓(恒流)+輸出電壓+Io×0.1R≤運放的Vomax
0
回復
psutei
LV.3
7
2008-05-14 15:27
@tanknet
你是要設計線性恒流源還是開關恒流源?
計線性恒流源 開關恒流源作樣別
0
回復
harry1982
LV.6
8
2008-05-14 17:09
@yiqke
這樣行不?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2195371210494297.gif');}"onmousewheel="returnimgzoom(this);">
感覺行···
0
回復
yzds409
LV.8
9
2008-05-14 21:32
@yiqke
這樣行不?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2195371210494297.gif');}"onmousewheel="returnimgzoom(this);">
這樣不行的,因?yàn)?0低了點,你的帶負載能力差了點,可以先把10V倍壓成20V,然后再以9012用這個20V做推動MOS就可以了
0
回復
psutei
LV.3
10
2008-07-20 13:52
@楚天?
你試試這個看看.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/37621210511836.jpg');}"onmousewheel="returnimgzoom(this);">但是還要注意,MOS的門極電壓(恒流)+輸出電壓+Io×0.1R≤運放的Vomax
DX
有沒有低成本的啊
0
