毋庸置疑,在電路方面,我是一名純粹的菜鳥.
近期,因?yàn)楫厴I(yè)設計,我要做一款基于3842的LED驅動電源,核心就是做一個開關電源.以前我從沒有做過電路,所以這一次只敢先搭建最簡單的電路,補償、增益之類的就都不敢奢談了.

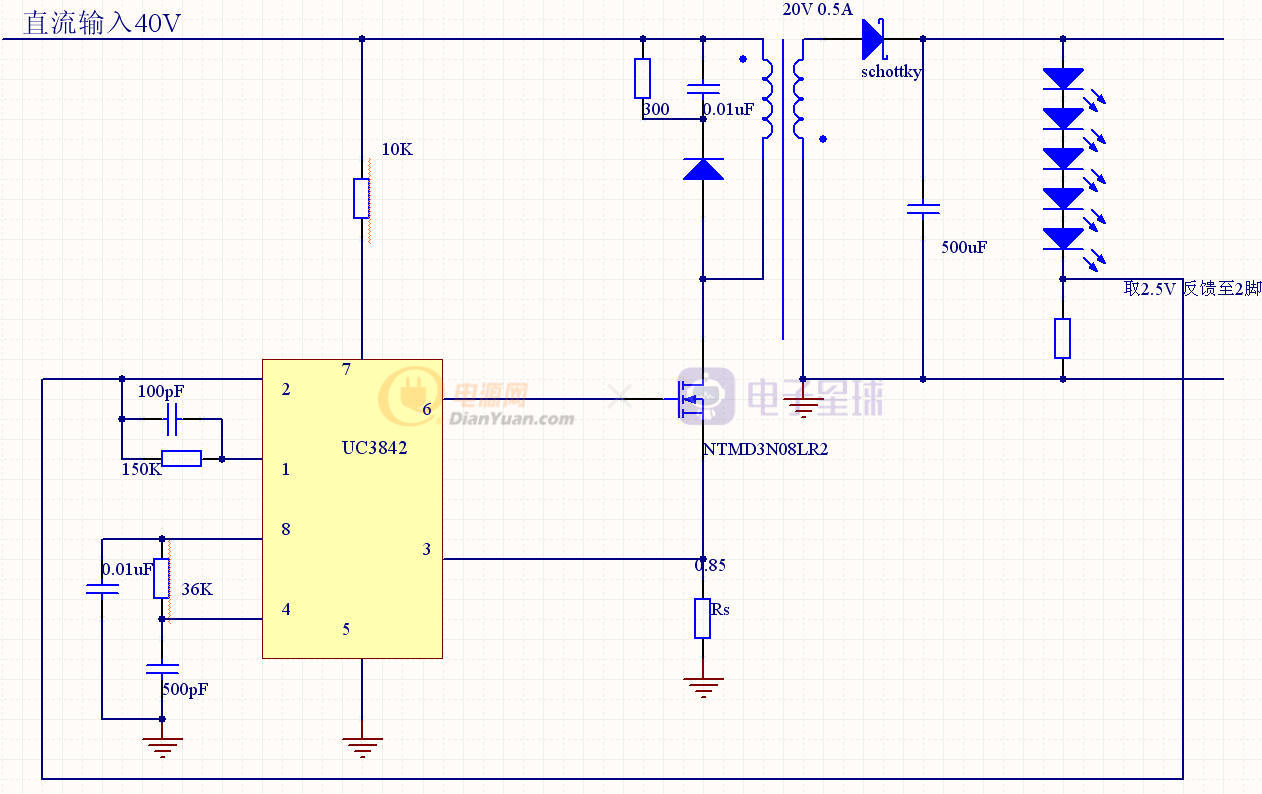

圖一是我初步計劃搭建的最最基本的電路(尚未制作),請高手們指點一下,包括是否能夠?qū)崿F(xiàn)、參數設計等方面.

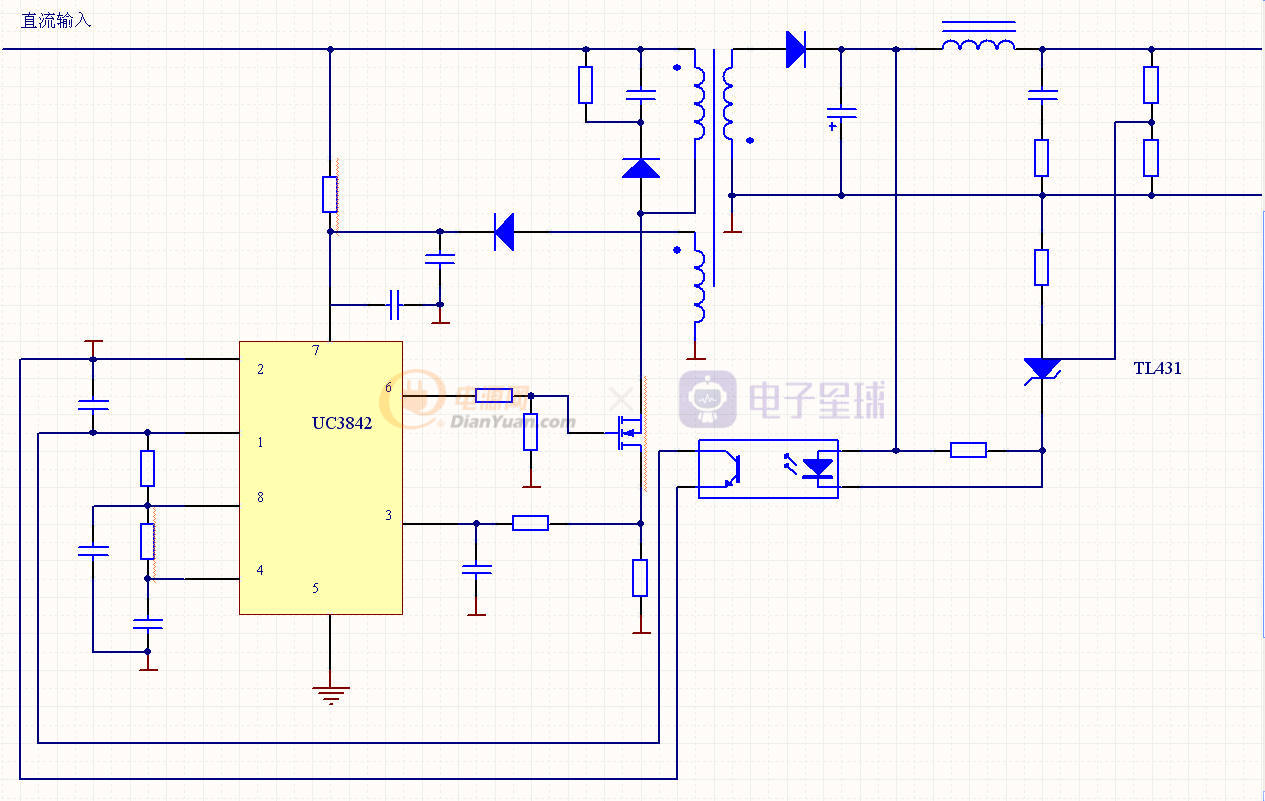

圖二則是參照資料對典型電路的理解,把補償電路、吸收電路等都加進去了,但參數什么的都不會算.
我的專業不是電路,所以電路畫的很爛,希望大家理解.
敬候各位高手們的詳細指導.
在此小弟先謝謝大家了.
