我仿照DER-114做了一款電源,TNY277P(BP/M腳接1uF電容),EE16磁芯(電感量1.2mH,原邊108匝,偏置17匝,副邊6匝),副邊輸出5V/1A,偏置輸出15V/67mA,現在的問題是:當沒有穩壓管VR2時,一切正常(EN/UV腳0.9V左右,BP/M腳6.3V左右);一接上VR2,芯片就進入保護狀態(EN/UV腳2.1V左右,BP/M腳3V左右),穩壓管換成了2個15V的串聯也一樣不行;實在想不通!
按照TinySwitch-III芯片的描述,這個穩壓管本可以用來實現一種過壓保護的!
請PI的高手幫忙解決,多謝!
TinySwitch-III偏置輸出與BP/M腳間加穩壓管的過壓保護實現不了?(仿DER-114)
全部回復(5)
正序查看
倒序查看
@路路長
原理圖與DER-114的基本相同,貼出來的就是從DER-114摘下來的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/17581210141223.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@路路長

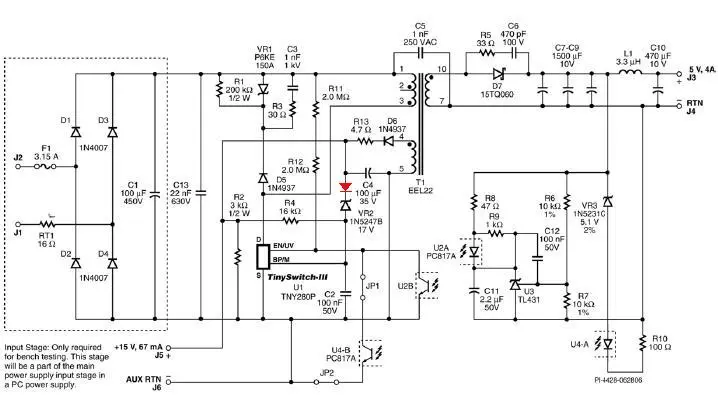

問題已解決,不過對其內在的原因仍存疑問!!!具體做法很簡單:在VR2頂上反串一個二極管(圖中標了紅色),讓電流不再經過VR2從BP/M腳流出到偏置繞組的輸出負載.原來的電路之所以接上VR2不工作,應該是因?yàn)樵谄秒妷航⒅?先有了BP/M腳電壓,偏置繞組的負載于是從BP/M腳拉出電流,拉低了BP/M腳電壓,致使芯片不能工作.不知道這樣分析對不對?反正結果就是串了二極管就好了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/17581211162492.jpg');}"onmousewheel="returnimgzoom(this);">
分析的很對,這個電路設計在這里是有缺陷的.你的方法也非常好.
0
回復
問題已解決,不過對其內在的原因仍存疑問!!!
具體做法很簡單:在VR2頂上反串一個二極管(圖中標了紅色),讓電流不再經過VR2從BP/M腳流出到偏置繞組的輸出負載.原來的電路之所以接上VR2不工作,應該是因?yàn)樵谄秒妷航⒅?先有了BP/M腳電壓,偏置繞組的負載于是從BP/M腳拉出電流,拉低了BP/M腳電壓,致使芯片不能工作.
不知道這樣分析對不對?反正結果就是串了二極管就好了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/17581211162492.jpg');}" onmousewheel="return imgzoom(this);">
具體做法很簡單:在VR2頂上反串一個二極管(圖中標了紅色),讓電流不再經過VR2從BP/M腳流出到偏置繞組的輸出負載.原來的電路之所以接上VR2不工作,應該是因?yàn)樵谄秒妷航⒅?先有了BP/M腳電壓,偏置繞組的負載于是從BP/M腳拉出電流,拉低了BP/M腳電壓,致使芯片不能工作.
不知道這樣分析對不對?反正結果就是串了二極管就好了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/17581211162492.jpg');}" onmousewheel="return imgzoom(this);"> 0
