LED日光燈,最近很火,我是說開發的很火,產量嗎,就不火.最近向我咨詢LED日光燈電源的人爆多,差點整爆我的大腦,然后讓我產生了一點感覺,以使得我決定應該寫這么一段.因為我發現很多搞LED日光燈的人,對電源知之甚少,以致于很多人至今還認為,日光燈電源就只有降壓式一種拓樸結構.實際至少有三種,我反復說過,在這里專門再說一下.以讓做燈的朋友長點電源知識了.
早在零六年時,我即已經開發出于專用于5MM的白光草帽LED恒流驅動電源,那時候用于5MM草帽燈的恒流型開產電源很少,有的全是阻容降壓電路.那時候大家對這種恒流型電源驅動草帽LED也沒多少概念.直到零七年下半年,做LED日光燈的人一下多了起來,才開始有人開發這種高壓非隔離LED恒流源,用于驅動5MM白光燈.但目前可以說,進度還是不快.一個典型的例子就是,具我所見,除了本人以外,其它人都是只在搞降壓型的LED日光燈電源,以致于使用到110V總是比較困難,到110V的時候效率總是上不去.其實110V不能用降壓的,用另外兩種中的電源就很容易搞好.我就仔細講解一下三款基本變換拓樸的好處和壞處.
關于LED日光燈電源結構拓樸的詳細分析
全部回復(13)
正序查看
倒序查看
降壓式電路,基本上現在都是在用這種電路了.以致于有人一提到不隔離的,就會說,不隔離電源一壞,會燒燈.指的就是這種,也就是這個缺點,便成了降壓型電路最大的缺點,即開關管導通時,LED會損壞,如果電源可靠性好,這種機率就會大在減小.但這不代表不存在這個問題.
降壓式電路的基本原理,就是通過電感,開關管,將電壓降下來,從其書面意思就可以看出來,我也不說了,因為說的太多說煩了.一般降壓式電路適用于220V情況,卻不太適用于110V情況,因為110情況時輸出電壓太低,電流太大,效率做不上去.220V使用時,最好是將輸出電壓做到150V那樣,是最理想的,也不能太高,太高的話,如輸入電壓稍低一些,到180V AC時,可能就不能用了,所以要留有余量.做日光燈,一般就是四十多個一串,三串并起來就行,或是六串.
降壓式的好處還是不少的,在220V使用時效率較高,并且降壓式電路適合輸出大電流,輸出大電流時效率比較高,現在市面上恒流IC百分之九十都是用來做降壓型的.
降壓式電路的基本原理,就是通過電感,開關管,將電壓降下來,從其書面意思就可以看出來,我也不說了,因為說的太多說煩了.一般降壓式電路適用于220V情況,卻不太適用于110V情況,因為110情況時輸出電壓太低,電流太大,效率做不上去.220V使用時,最好是將輸出電壓做到150V那樣,是最理想的,也不能太高,太高的話,如輸入電壓稍低一些,到180V AC時,可能就不能用了,所以要留有余量.做日光燈,一般就是四十多個一串,三串并起來就行,或是六串.
降壓式的好處還是不少的,在220V使用時效率較高,并且降壓式電路適合輸出大電流,輸出大電流時效率比較高,現在市面上恒流IC百分之九十都是用來做降壓型的.
0
回復
@半導狂人
降壓式電路,基本上現在都是在用這種電路了.以致于有人一提到不隔離的,就會說,不隔離電源一壞,會燒燈.指的就是這種,也就是這個缺點,便成了降壓型電路最大的缺點,即開關管導通時,LED會損壞,如果電源可靠性好,這種機率就會大在減小.但這不代表不存在這個問題. 降壓式電路的基本原理,就是通過電感,開關管,將電壓降下來,從其書面意思就可以看出來,我也不說了,因為說的太多說煩了.一般降壓式電路適用于220V情況,卻不太適用于110V情況,因為110情況時輸出電壓太低,電流太大,效率做不上去.220V使用時,最好是將輸出電壓做到150V那樣,是最理想的,也不能太高,太高的話,如輸入電壓稍低一些,到180VAC時,可能就不能用了,所以要留有余量.做日光燈,一般就是四十多個一串,三串并起來就行,或是六串. 降壓式的好處還是不少的,在220V使用時效率較高,并且降壓式電路適合輸出大電流,輸出大電流時效率比較高,現在市面上恒流IC百分之九十都是用來做降壓型的.
第二種結構,最適合應用于110輸入的拓樸,升降壓型,BUCK-BOOST,
這種電路結構的最大好處之一是負載范圍很寬,輸出電壓即能低于輸入電壓,也能高于輸入電壓,如我做的這一款電路,輸入110V情況下,輸出可以從10V,到250V不等.就是輸出電壓范圍很寬.好處之二是安全性好,電源損壞絕不會傷到LED.
此款電路最適合應用于110狀態.比如說,一只零點六米的LED光管,LED的排布方式是,46顆一串,三串并聯,那么在220V輸入時,就可以用恒流型降壓式電源,輸出60MA恒流,電壓約一百五十多伏,但到了110V,很明顯,降壓型的電源就不能使用了.那么,現在就可以使用這款升降壓型的了,燈板不變,還是原來的46個一串,三串并,恒流60MA,輸入110,直接可以輸出一百五十多伏,恒流60MA,就完成了.此便時這款電路的優點,還有一個好處,就是安全性好,電源壞了不壞燈.
這種電路結構的最大好處之一是負載范圍很寬,輸出電壓即能低于輸入電壓,也能高于輸入電壓,如我做的這一款電路,輸入110V情況下,輸出可以從10V,到250V不等.就是輸出電壓范圍很寬.好處之二是安全性好,電源損壞絕不會傷到LED.
此款電路最適合應用于110狀態.比如說,一只零點六米的LED光管,LED的排布方式是,46顆一串,三串并聯,那么在220V輸入時,就可以用恒流型降壓式電源,輸出60MA恒流,電壓約一百五十多伏,但到了110V,很明顯,降壓型的電源就不能使用了.那么,現在就可以使用這款升降壓型的了,燈板不變,還是原來的46個一串,三串并,恒流60MA,輸入110,直接可以輸出一百五十多伏,恒流60MA,就完成了.此便時這款電路的優點,還有一個好處,就是安全性好,電源壞了不壞燈.
0
回復
@半導狂人
第二種結構,最適合應用于110輸入的拓樸,升降壓型,BUCK-BOOST,這種電路結構的最大好處之一是負載范圍很寬,輸出電壓即能低于輸入電壓,也能高于輸入電壓,如我做的這一款電路,輸入110V情況下,輸出可以從10V,到250V不等.就是輸出電壓范圍很寬.好處之二是安全性好,電源損壞絕不會傷到LED. 此款電路最適合應用于110狀態.比如說,一只零點六米的LED光管,LED的排布方式是,46顆一串,三串并聯,那么在220V輸入時,就可以用恒流型降壓式電源,輸出60MA恒流,電壓約一百五十多伏,但到了110V,很明顯,降壓型的電源就不能使用了.那么,現在就可以使用這款升降壓型的了,燈板不變,還是原來的46個一串,三串并,恒流60MA,輸入110,直接可以輸出一百五十多伏,恒流60MA,就完成了.此便時這款電路的優點,還有一個好處,就是安全性好,電源壞了不壞燈.
我要向大家介紹的第三種結構,就是最適合寬電壓拓樸的結構.
升壓式,可以告訴大家一個典型應用,一只零點六米的光管,一百三十二只LED,一串恒流,用一個升壓式的恒流源點亮,就可以90V-264V通用了.這也是唯一一款能真正做到的LED日光燈通用的電源.這款電路的好處很多,一是效率高,二是安全性好,發熱低,我說過很多次了,在此不說了.
因此,經過以上總結,我向大家說明,LED日光燈電源有三種最基本的非隔離結構.
QQ278082826,黃天誠.
升壓式,可以告訴大家一個典型應用,一只零點六米的光管,一百三十二只LED,一串恒流,用一個升壓式的恒流源點亮,就可以90V-264V通用了.這也是唯一一款能真正做到的LED日光燈通用的電源.這款電路的好處很多,一是效率高,二是安全性好,發熱低,我說過很多次了,在此不說了.
因此,經過以上總結,我向大家說明,LED日光燈電源有三種最基本的非隔離結構.
QQ278082826,黃天誠.
0
回復
@半導狂人
我要向大家介紹的第三種結構,就是最適合寬電壓拓樸的結構.升壓式,可以告訴大家一個典型應用,一只零點六米的光管,一百三十二只LED,一串恒流,用一個升壓式的恒流源點亮,就可以90V-264V通用了.這也是唯一一款能真正做到的LED日光燈通用的電源.這款電路的好處很多,一是效率高,二是安全性好,發熱低,我說過很多次了,在此不說了. 因此,經過以上總結,我向大家說明,LED日光燈電源有三種最基本的非隔離結構. QQ278082826,黃天誠.
高手啊!說的好,若是再對LED的知識了解的更多,你一定能做出更適合LED燈的驅動電源.頂一個!
0
回復
@老蔡
好象有人吹牛不拿稅,越看越感到不對勁了,發貼子的時候還不忘自己把自己吹一把,“向我咨詢的人很多”,搞技術的可以直接說技術,把自己先吹一番的作法,往后停一停吧,真有能力,把技術發出來,省得在這里占版面.

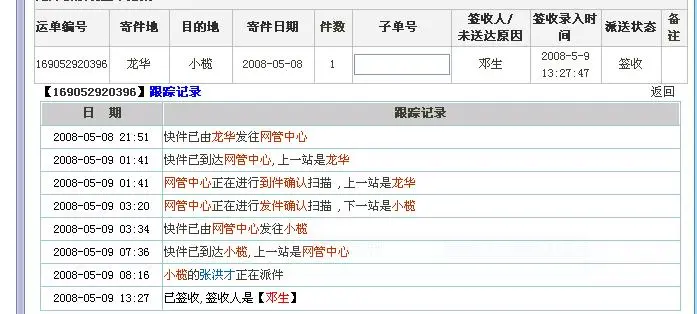

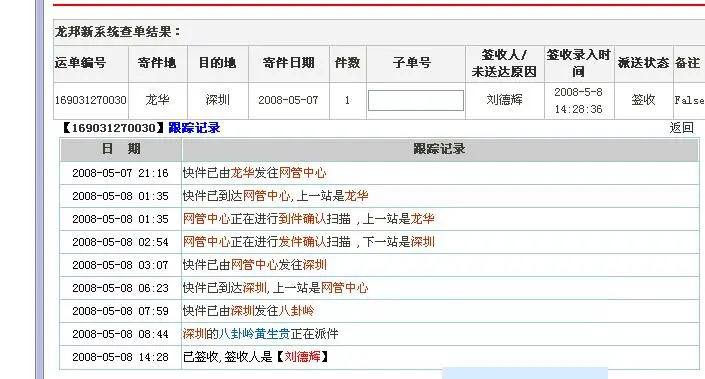

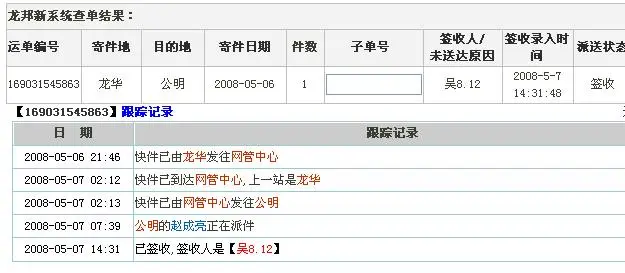

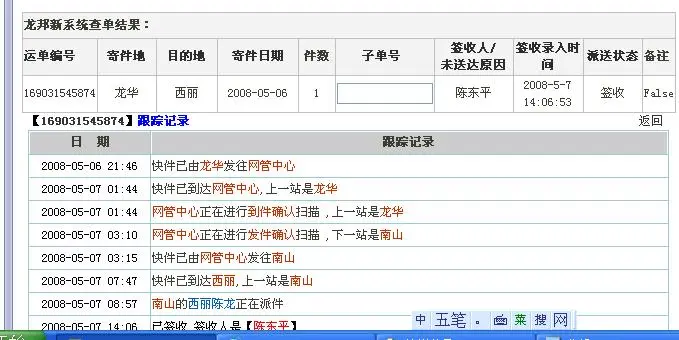

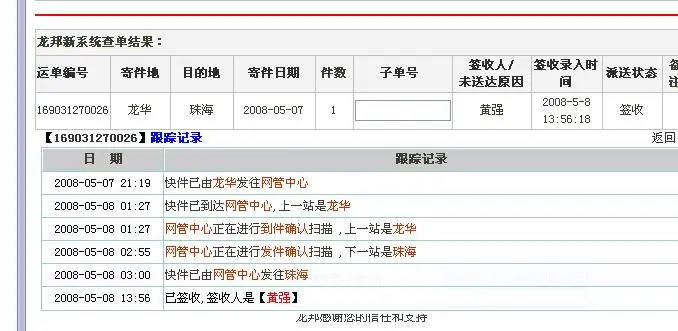

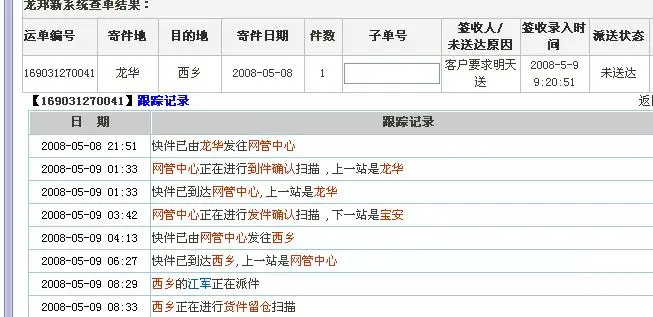

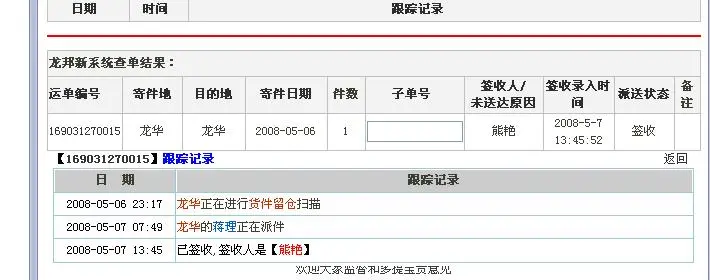

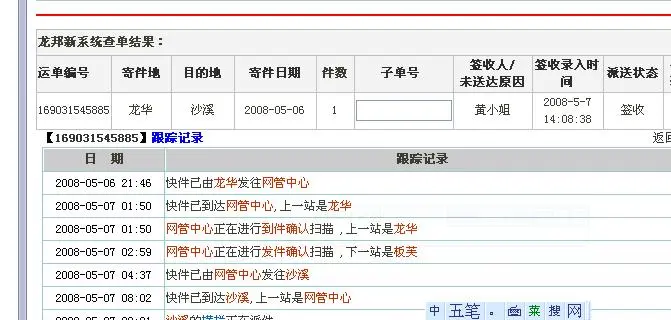

我告訴你,平均一天有三個人找我電源的事.我的那個QQ上人數老是超過500,不斷刪人,這還用得著吹嗎.我一年給快遞公司創匯幾千元,送的全是樣品.不知道你們這群人,哦,錯了,或者,是你這個人怎么就這樣無聊,這樣喜歡妒忌別人.我索性也無聊一下,我就上傳五月六號-五月八號,三天,單單我在珠三角地區發出的快件樣品單號查詢信息,全是用龍邦快遞的,珠三角以外的樣品,是用別的快遞公司發的,這三天用龍邦快遞就發出九個珠三角的這三款電源的樣品數只,大多是做日光燈的,也有球泡燈和筒燈的,每一單樣品都是收費100-300不等的,還有外地的,光七號一天時間,我就發出過六個快遞.本地的二個,外地的四個.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328813.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328820.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328826.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328834.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328841.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328853.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328859.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328866.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328872.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328813.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328820.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328826.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328834.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328841.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328853.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328859.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328866.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/497591210328872.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@半導狂人
我告訴你,平均一天有三個人找我電源的事.我的那個QQ上人數老是超過500,不斷刪人,這還用得著吹嗎.我一年給快遞公司創匯幾千元,送的全是樣品.不知道你們這群人,哦,錯了,或者,是你這個人怎么就這樣無聊,這樣喜歡妒忌別人.我索性也無聊一下,我就上傳五月六號-五月八號,三天,單單我在珠三角地區發出的快件樣品單號查詢信息,全是用龍邦快遞的,珠三角以外的樣品,是用別的快遞公司發的,這三天用龍邦快遞就發出九個珠三角的這三款電源的樣品數只,大多是做日光燈的,也有球泡燈和筒燈的,每一單樣品都是收費100-300不等的,還有外地的,光七號一天時間,我就發出過六個快遞.本地的二個,外地的四個.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/497591210328813.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/497591210328820.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/497591210328826.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/497591210328834.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/497591210328841.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/497591210328853.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/497591210328859.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/497591210328866.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/497591210328872.jpg');}"onmousewheel="returnimgzoom(this);">
還有幾個要樣不肯付錢的,我都沒發出.
