求大電流DC/DC穩壓IC
現急需一個輸入24-36V,最高可達40V,輸出15V電流3A的DC/DC穩壓IC,轉換效率可達到90%以上.
全部回復(6)
正序查看
倒序查看
@ych1031163
謝謝,有試過LM2596,其他方面都能達到,就是效率太低,才65%,所以向大家求助有沒有跟2596一樣,但效率能達90%的.
是你參數沒調好.
2596是個好片子,在1~3A的中等電流Buck中算價廉物美的了,效率正常在90%左右,基本是雙極工藝的極限了
另外還有AOZ1014大概貴50%,是MOS工藝的,最大電流5A,效率可以上到95%以上.但是似乎耐不到40V
2596的頻率是150khz,示波器上可以測到.
導通壓降為1V,肖特基1N5822或SS34壓降0.5V,占空比45%(36V輸入)
那么平均壓降0.7V,導通損耗2.1W
開關損耗設為和導通相同,也是2.1W
效率 1-4.2/(15*3+4.2)=91.5%,和國半網站上算出的91%相仿.

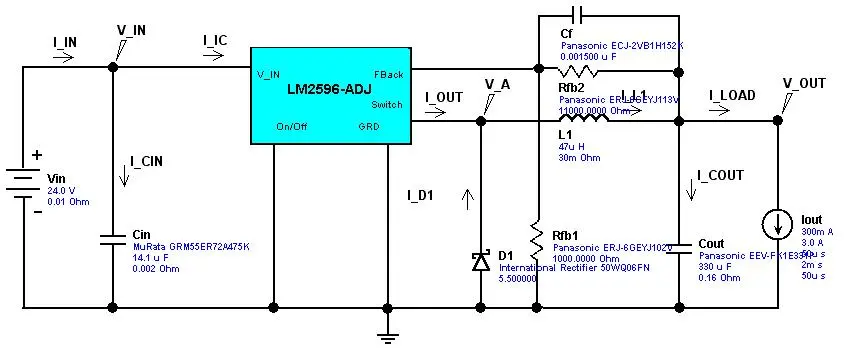

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2217781210782239.jpg');}" onmousewheel="return imgzoom(this);">
2596是個好片子,在1~3A的中等電流Buck中算價廉物美的了,效率正常在90%左右,基本是雙極工藝的極限了
另外還有AOZ1014大概貴50%,是MOS工藝的,最大電流5A,效率可以上到95%以上.但是似乎耐不到40V
2596的頻率是150khz,示波器上可以測到.
導通壓降為1V,肖特基1N5822或SS34壓降0.5V,占空比45%(36V輸入)
那么平均壓降0.7V,導通損耗2.1W
開關損耗設為和導通相同,也是2.1W
效率 1-4.2/(15*3+4.2)=91.5%,和國半網站上算出的91%相仿.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2217781210782239.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tanknet
是你參數沒調好.2596是個好片子,在1~3A的中等電流Buck中算價廉物美的了,效率正常在90%左右,基本是雙極工藝的極限了另外還有AOZ1014大概貴50%,是MOS工藝的,最大電流5A,效率可以上到95%以上.但是似乎耐不到40V2596的頻率是150khz,示波器上可以測到.導通壓降為1V,肖特基1N5822或SS34壓降0.5V,占空比45%(36V輸入)那么平均壓降0.7V,導通損耗2.1W開關損耗設為和導通相同,也是2.1W效率1-4.2/(15*3+4.2)=91.5%,和國半網站上算出的91%相仿.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2217781210782239.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝!我再試試.
