PI高手們,你們是不是都很忙呀,都不理.

請貼出原理圖,屏幕貼圖最好,sch文件打開很麻煩

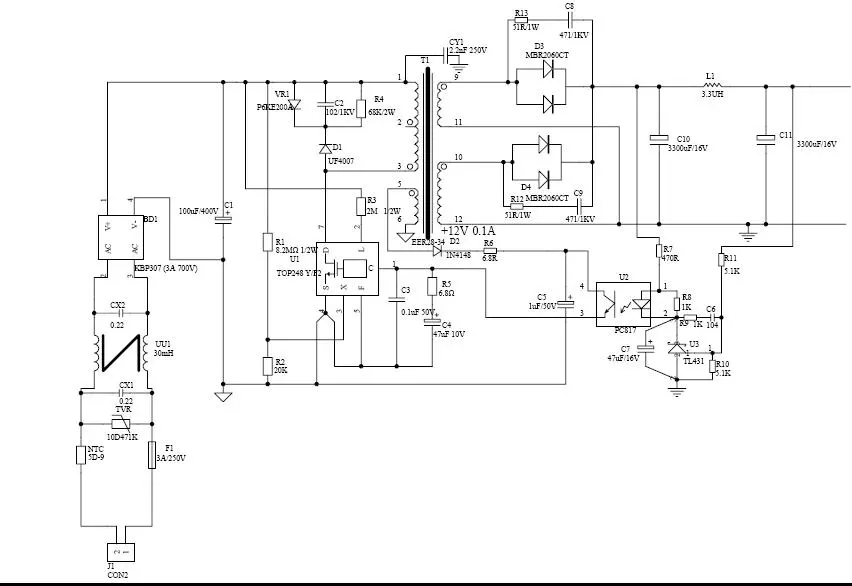

原理圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1687421212019176.jpg');}" onmousewheel="return imgzoom(this);">

輸出電容太小,輸出差模電感前至少得 3~4顆 3300u/10V的電容吧;

輸出電容真的太小,你的輸出電流可是10A啊!
你設計時肯定有輸出紋波電流的參數,你再看看你用的3300/16V電解的紋波參數(廠家產品手冊中有),后者至少比前者大出一定的余量才行;
聽powerint_dpa的,用3~4顆 3300u/10V的低阻抗電解電容并著吧;

贊成,選高頻低阻,而且最好是細高型的多個并聯.

的多個并聯啊  兄弟一個太小了

按照正常的計算而言,PI LC濾波前面的電容承受的都是開關頻率(132KHZ/66KHZ),后一個電容由于電感的存在,其紋波電流會小很多,基本上對后一個電容有很大的好處.兩個電容的容量不一定一樣,前面的可以大一些,后面可以小一些.還有就是你的濾波電感可以選的大一些,可以通過你需要的紋波大小進行計算,一般取輸出的20%,當然是成本允許的時候可以這樣做!
   其次,電容發熱的原因是紋波電流過大引起;于是從電容這個角度講應該選用高頻低阻抗類型,封裝盡量選大一些的封裝,如果體積允許,這樣電容的本身賴紋波特性要好一些.
