1 磁心的選擇不存在有沒有問題的說法,要根據實際情況選擇
2 濾波電容選擇無感CBB電容,我現在用的是EACO的,效果還不錯
3 截止頻率可以設計在1到2kHz,阻尼比在0.2到0.7之間,具體選擇電感和電容要根據計算出的紋波決定.

謝謝!我現在低電壓實驗出來的波形如附件所示,dsp產生spwm信號,如圖所示在電感電流方向改變的時候有比較大的尖峰,是不是LC濾波的問題?如果是的話是電感的問題還是電容的問題?第2和第三個圖是局部放大的圖
謝謝!
電容是兩個電解電容反串起來用的:)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1389421211937209.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1389421211937228.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1389421211937258.gif');}" onmousewheel="return imgzoom(this);">

還有一個問題,DSP產生的控制信號通過高速光耦來驅動IPM模塊,光耦后端從關斷的低電平到高電平的上升時間很大,會對逆變有多大的影響?
如圖所示,圖1是光耦前端的控制信號,圖2是光耦后端的控制信號!
謝謝
光耦是HCPL4504.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1389421211940136.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1389421211940147.gif');}" onmousewheel="return imgzoom(this);">

這個尖峰是肯定會有的,一般來講是由電感的高頻特性的好壞決定的.也有一部分是共模躁聲引起的,你在LC濾波后再串一個共模電感,情況會好點.

這個要看你用的驅動芯片了,因為一般的驅動芯片的數字輸入端都是施密特觸發的,輸入信號的上升沿太慢最多只會造成一定的延時,不會對功率器件的特性造成太大影響.如果不放心的話可以看下驅動波形和功率器件的輸出波形.
  還有就是你的光藕是射極輸出還是集電極輸出,LED的驅動電流是多少.如果驅動電流太小也會造成輸出上升沿變緩;對相同的上拉電阻和下拉電阻,集電級輸出比射級輸出的上升沿陡些,所以如果沒有這方面的經驗的話最好用集電極輸出.

我用的是IPM,內部集成了IGBT的驅動,關斷和導通的門坎電壓分別是0.8V和9V,不接濾波在純電阻負載下輸出是正常的.
光耦我是按照4504的推薦電路接的,是集電極輸出,LED的驅動電流是16mA,也是符合要求的.
現在的我是在LC濾波那部分有疑惑,覺得應該是LC器件的選擇有問題.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1389421211946867.gif');}" onmousewheel="return imgzoom(this);">

johnylu你好!

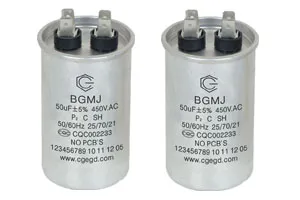

你說的無感CBB電容是不是這種?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1389421211947638.jpg');}" onmousewheel="return imgzoom(this);">
按照截止頻率算要10uF的電容.
你給我說的EACO的電容我是拿一個系列的?我看他的目錄沒有CBB這一項?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1389421211947625.gif');}" onmousewheel="return imgzoom(this);">

新手入門,還望指教啊!!

除了吸收電容外,其他的都可以用,根據你對容值,耐壓和形狀的要求選就好了.
CBB是一類電容的總稱,國內產品多用這樣的方式來表示.

johnylu加我qq好嘛?
有些問題可能還要請教你
謝謝!
qq:59252879

我也遇到了這樣的問題,LC濾波不知道怎么算,麻煩幫我看下,要求輸出220V頻率50H,SPWM頻率15K,我現在電感L為6mH,電容4．2u,現在是無輸出,具體要怎么算呢

正確的計算方法如下:
1 根據設計的濾波電感的紋波電流選擇合適的電感值.紋波的選取可以按最大母線電壓時紋波的峰峰值的一半等于濾波器輸出正弦電流的幅值的1/3到1/4.紋波電流
越大,濾波電感的體積就越小,但最好不要超過上面的范圍,如果體積、成本上不受太大的限制,盡量往1/4選取.
2 利用上面的紋波電流選取濾波電容,使電容吸收該紋波之后造成的電壓紋波為濾波器輸出的最大正弦電壓的幅值的2%~4%之間,選取的原則也是按成本來考慮.
3 按實際的最大負載校驗一下阻尼比,范圍最好在0.2以上,不要太小.

至于紋波電流如何計算就自己先思考一下,其實公式很簡單,實在想不出來再發貼問吧.

電感3mH就可以了

電感4MH  電容2UF  包你OK

謝謝你的回復,可否分享下計算這個的過程?
