AP4313 短路無保護!
用AP3413做恒壓恒流,輸出是30V85MA 正常工作時沒有問題,就是把輸出短路是AP4313會損壞,找不到原因!AP4313供電電用輸出端引入,用12V穩壓管給4313的光耦供電,
全部回復(36)
正序查看
倒序查看
@周挺巧

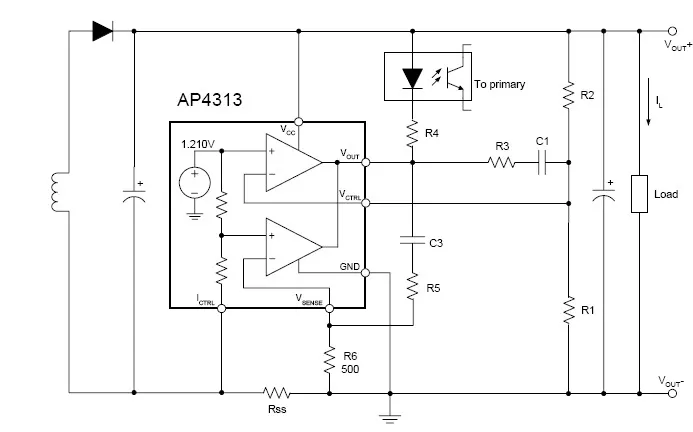

你應該上個原理圖看看
因?yàn)檩敵鍪?0V,超過了AP4313的額定供電電壓!所以AP4313和光耦的供電通過一個10K電阻串穩12V壓管到地引入!其他都是按照原理圖上的做的!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/950621212113793.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/950621212113793.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@jianshan2267
AP4313如果我輸出電壓時32V,那我要怎么降壓來給AP4313供電呢,高手指點.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2547141253178394.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@jodenr
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2547141253178394.gif');}"onmousewheel="returnimgzoom(this);">
終于解決這個問題了，在RSS上加一個1N5408,防止因?yàn)槎搪稲SS上的壓降利害而把AP4313燒壞，有興趣可以試式
0
回復
@ydcman
呵呵，謝謝，我已經買到了，在淘寶上和老板商量買了10片
看看我們AUK的SL71053,Vsense電壓80mV,比AP4313、TSM1051、SL71051等同類產品低很多哦，恒流檢測電阻可以取更小的值，產品效率會有明顯提升。附檔有詳細的應用與計算資料與及我聯絡方式。
AUK亞太區總代理 群力香港有限公司
李先生 135-9031-5030
QQ：4106-9372
對要求提供小量樣品、技術支持等，在我能力范圍內免費熱情地支持，做不成生意也做朋友。
