懸賞求4~20毫安的隔離電路

本來認為是比較簡單的問題,也用6N136和運放做隔離,用XTR116和TIP31C做電壓到4~20毫安的電流轉換.實際測試,6N137有最小電流功耗,使得輸出最小有5.5毫安.后來在網上搜索,還是沒有搜到可以借鑒的電路,只有很少的幾家有專門的隔離模塊.看來這是個值得討論解決的問題.

全部回復(14)

只看樓主

正序查看

倒序查看

周挺巧

LV.7

2008-06-03 13:55

我做過 是單片機送PWM信號然后用6N137隔離再變成4-20MA輸出

回復

ningsane

LV.4

2008-06-03 14:00

@周挺巧

我做過是單片機送PWM信號然后用6N137隔離再變成4-20MA輸出

是這樣個電路原理.可是做出來的結果測試電流大,您那結果成功么,6N137的功耗我測試查看資料,資料給出的輸出高和低分別為10毫安和13毫安,實際測試為5.5毫安.你那里測試結果怎樣?

回復

周挺巧

LV.7

2008-06-03 14:57

@ningsane

我多量產兩年幾千臺啦
你把圖發上來看看

回復

ningsane

LV.4

2008-06-04 08:49

@周挺巧

我多量產兩年幾千臺啦你把圖發上來看看

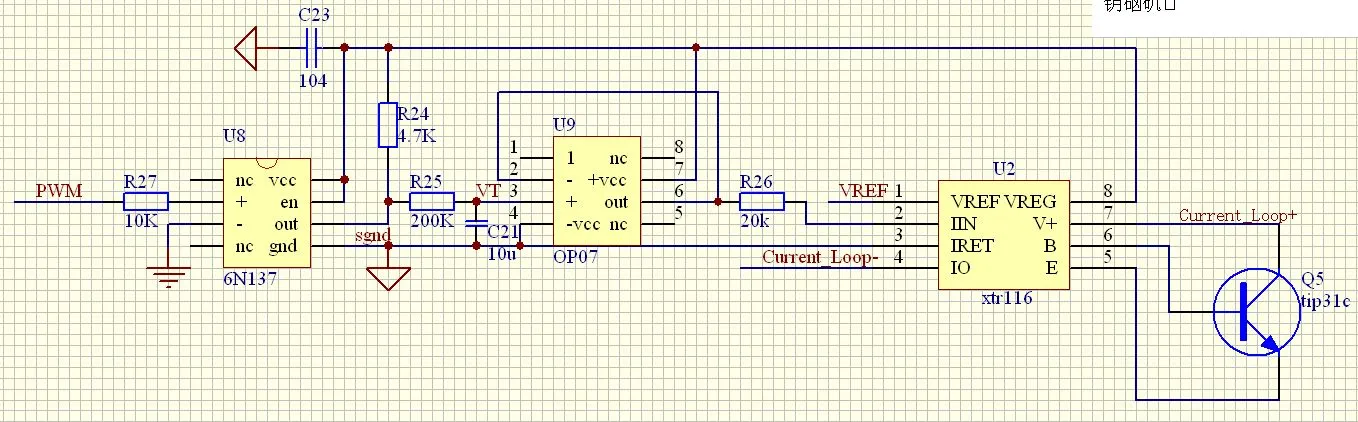

圖是下面的連接,不知道你的是怎么連接?能否把圖貼上來看看?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/631841212476524.jpg');}" onmousewheel="return imgzoom(this);">

回復

ningsane

LV.4

2008-06-04 16:14

@ningsane

圖是下面的連接,不知道你的是怎么連接?能否把圖貼上來看看?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/631841212476524.jpg');}"onmousewheel="returnimgzoom(this);">

是否用這個電路的人很少?

回復

周挺巧

LV.7

2008-06-04 16:20

@ningsane

是否用這個電路的人很少?

公司對這類文件保密,無可奈何啊

回復

周挺巧

LV.7

2008-06-04 16:24

@ningsane

是否用這個電路的人很少?

我現在的與你的差異很大
6N137通過反相器波型整形后再經運算放大器加三極管直接輸出的

回復

madboy21

LV.8

2008-06-07 19:46

光藕輸出應采用有源低通濾波,你的電路問題太大,就算采用了低通濾波信號損失也大,無法保證精度,后級可能采用單片機抓脈寬后DA輸出可整形PWM后再輸出到有源濾波器.
你還可以采用7840模擬信號專用隔離IC,也可以用變壓器隔離方法.方法多多最好根據應用場合設計.

另外,你不是說懸賞嗎?賞金在哪?

回復

ningsane

LV.4

2008-06-13 09:55

@madboy21

光藕輸出應采用有源低通濾波,你的電路問題太大,就算采用了低通濾波信號損失也大,無法保證精度,后級可能采用單片機抓脈寬后DA輸出可整形PWM后再輸出到有源濾波器.你還可以采用7840模擬信號專用隔離IC,也可以用變壓器隔離方法.方法多多最好根據應用場合設計.另外,你不是說懸賞嗎?賞金在哪?

關鍵是隔離光藕供電嚴重受制約,光藕是從XTR116取電的,最大能供電約3~4毫安,且電流約大,XTR116供電電壓下降.PWM輸出后經過一個RC濾波,可以得到比較平的直流電壓,然后經過運放變化阻抗.你說的低通濾波信號損失大,是指什么來說的?
至于其他的變壓器隔離根本不用想,轉換通道越長,損失越大.
賞金設置了1分.少了點,分不在多,有就行,本意在討論問題,不知您是否同意?

回復

madboy21

LV.8

2008-06-14 02:21

@ningsane

關鍵是隔離光藕供電嚴重受制約,光藕是從XTR116取電的,最大能供電約3~4毫安,且電流約大,XTR116供電電壓下降.PWM輸出后經過一個RC濾波,可以得到比較平的直流電壓,然后經過運放變化阻抗.你說的低通濾波信號損失大,是指什么來說的? 至于其他的變壓器隔離根本不用想,轉換通道越長,損失越大. 賞金設置了1分.少了點,分不在多,有就行,本意在討論問題,不知您是否同意?

那我的得分呢?
