怎么沒人和我說說呀?是不知道,還是...

看貼的人有很多,回貼的沒一個.難道變壓器的線圈繞制方法也是保密的嗎?

1.你在:變壓器/磁技術中找找!
2.你太主觀了,沒說清什么焊機?什么電路規格?
3.應好好學習,多讀二本技術書!少發牢騷!

我希望知道ARC200全橋主變是如何繞制的.例如RL.謝謝500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2673541213457100.jpg');}" onmousewheel="return imgzoom(this);">

lyjy你好,今天看了你的有關逆變焊機的其它貼子,知道你是高手.我的電路是半橋的,主變磁芯為UU型,現在我想問一下:所有的線圈都繞在U型磁芯的一邊是否可以?我看了你的驅動電路,驅動變壓器輸出經過一個電容并一個發光D,再連到其它電路.我想問一下:電容并一個發光D不用可以嗎?要用的話,電容選多大的?謝謝你

1.uu半橋?qū)W瑞凌的主變,我別的帖子中有圖示照片.你查吧!
所有的線圈都繞在U型磁芯的一邊絕不可以?
2.發光D當2V穩壓管.C=0.47u.
3.ARC200---主變都是買的!自已做不專業.也做不好的!

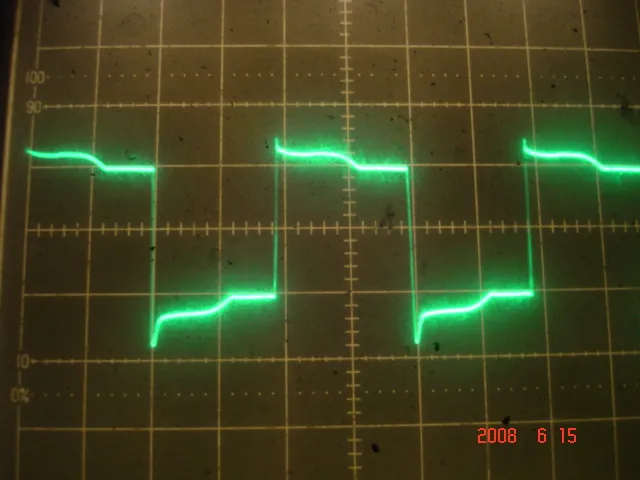

lyjy你好,下面兩個是IGBT的GS間波形圖(沒加高壓),10微秒/格,5伏/格.麻煩你幫我分析一下這兩個波形圖有什么不足的地方,能不能保證IGBT安全穩定地工作.謝謝你!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/841071213538894.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/841071213538923.jpg');}" onmousewheel="return imgzoom(this);">   后圖是由前圖整形所得

你的驅動有毛病啊,驅動電壓底了

再詳細一下:什么叫整形?什么的驅動?....圖示不可實用的啊!壓太低!

整形就是用電路調整方波的上升沿或下降沿,這些波形是由SG3525輸出經推動管,再驅動隔離變壓器,隔離變壓器的輸出驅動IGBT,在IGBT的GE間測得(沒加高壓).你是說這些波形不能用是嗎?推動管的工作電壓是18伏,你說電壓低,那要多少伏才行啊?

你看你的示波器的波形到底是多少啊
你怎么連示波器都不會看啊

上下波形不對稱啊,你的焊機怎么回好啊

我也不知道波形應該怎樣才對,麻煩你發個正常的波形圖給我參照參照啊

怎么沒人回我了?
