關于逆變器上的三極管......
用于自激式捕魚機逆變器的三極管,想請教各位:1.塑封管與金封管,同等參數的,是否塑封管易損?2.用20只DD15與4只3055,哪個更好?
全部回復(37)
正序查看
倒序查看
@xzszrs
進口管雖偷工減料,標稱電流較虛.但總的來說功率還是比較大,很多15A,20A,25A,30A,甚至50A以上的管,電流減半用性能還是可以的,一個同等功率的電源還是可以減小管數.如2N5686,手冊上標的Ic=50A,當Ic=25A,Ib=2.5A時Vce(sat)=1V.一個還是可以當5個3DD15D用的,也不是太貴大約6元一個.
飽和壓降是有條件的(達林頓結構除外),在合理的驅動條件下,就連上KV耐壓的飽和壓降數V的高壓管都可以達到小于0.5V的飽和電壓,做出來的逆變器郊率也不低.
0
回復
@wbp001
長見識了,謝謝樓上幾位!似乎國產賤貨蠻有可愛之處,且飽和壓降反而低......照這么說MJ11013之類,I=20A.還敵不過4只DD15.這一向迷戀進口(就算拆機管)也視之珍寶,不過那些高級11015之類沒有享用過.
進口管雖偷工減料,標稱電流較虛.但總的來說功率還是比較大,很多15A,20A,25A,30A,甚至50A以上的管,電流減半用性能還是可以的,一個同等功率的電源還是可以減小管數.如2N5686,手冊上標的Ic=50A,當Ic=25A,Ib=2.5A時Vce(sat)=1V.一個還是可以當5個3DD15D用的,也不是太貴大約6元一個.
0
回復
@鷲峰之鷹
這種管里面是達林頓結構的,飽和電壓當然大,速度也不高.

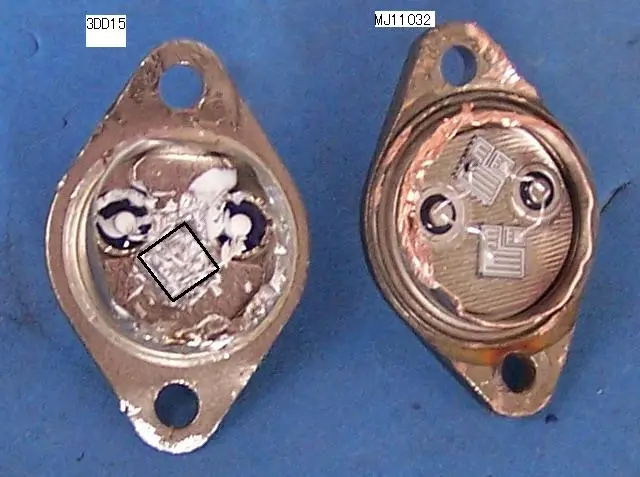

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/1278881213176744.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@冷水
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/1278881213176744.jpg');}"onmousewheel="returnimgzoom(this);">
11032管里有兩塊硅片,是并聯的,每個25A,沒塊硅片又有兩個單元,一個小功率和
一個大功率三極管組成復合管.
一個大功率三極管組成復合管.
0
回復
@冷水
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/1278881213176744.jpg');}"onmousewheel="returnimgzoom(this);">
呵呵!開膛剖肚是辯別真?zhèn)蔚淖詈唵蔚姆椒ǎ嗥式Y(jié)管一定會有很多意外的收獲．
0
回復
@冷水
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/1278881213176744.jpg');}"onmousewheel="returnimgzoom(this);">
3dd15我見過正品最大芯面面積為5*5MM=25平方MM,偽品2.5*2.5MM還不到7平方MM.
0
回復
@鷲峰之鷹
那是方便,我只能在工作臺上用示波器測了測了.
上個圖給大家參考下:飽和壓降低于0.5V,LED1,2,3都亮;0.5-1V,LED2,3亮;1V-2V,LED3亮,大于2V,都不亮.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/700751213254224.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/700751213254224.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@xzszrs
上個圖給大家參考下:飽和壓降低于0.5V,LED1,2,3都亮;0.5-1V,LED2,3亮;1V-2V,LED3亮,大于2V,都不亮.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/700751213254224.gif');}"onmousewheel="returnimgzoom(this);">
你好.逆變器上的管子的選取主要看哪些參數.飽和壓降.放大倍數.反向擊穿電壓.還有.......不太懂.能不能告知一二.
0
回復
@xzszrs
上個圖給大家參考下:飽和壓降低于0.5V,LED1,2,3都亮;0.5-1V,LED2,3亮;1V-2V,LED3亮,大于2V,都不亮.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/700751213254224.gif');}"onmousewheel="returnimgzoom(this);">
圖很不錯.可以把改成脈沖供電,電池能量可以省很多,容量也可以用小,供電端并電容,保證峰值電流.這樣對測試管也沒有什么損害(發熱量很小,可以長時間測),我公司有一臺大功率晶閘管通態測試儀就是采用脈沖電流來檢測額定通態電壓的.呵呵,個人建議!
0
