在TL431的K與Vref之間并接一個0.1uF的電容的作用?

全部回復(16)

只看樓主

正序查看

倒序查看

laidbee

LV.2

2005-03-03 19:19

同問

回復

開膛手jack

LV.5

2005-03-03 19:29

反饋啊.

回復

luyongq

LV.7

2005-03-03 19:36

作用是負反饋,可以使431工作得更穩定!

回復

asm

LV.8

2005-03-03 20:01

相位補償.

回復

zkcamel

LV.3

2005-03-03 21:39

@asm

相位補償.

相當于PI補償

回復

shower

LV.8

2005-03-04 08:23

加入超前零點,校正用的

回復

麗晶電子

LV.7

2005-03-04 08:31

防止TL431自激.

回復

黑的眼

LV.9

2005-03-04 08:38

@麗晶電子

防止TL431自激.

我認為上面幾位說的作用都有

回復

ruohan

LV.9

2005-03-04 09:10

@shower

加入超前零點,校正用的

是極點還是零點呢,

回復

carl_cathy

LV.4

2005-03-04 11:17

如果TLV431是用作穩壓源的話,最后的效果是提高TLV431輸出的穩定性,尤其是高低溫下的

回復

開膛手jack

LV.5

2005-03-04 14:03

@ruohan

是極點還是零點呢,

是極點不是零點.

回復

liangshiqiang

LV.6

2007-06-10 17:28

@carl_cathy

如果TLV431是用作穩壓源的話,最后的效果是提高TLV431輸出的穩定性,尤其是高低溫下的

你用仿真軟件試一下就知到啦

回復

cheng47

LV.6

2007-07-01 21:58

@liangshiqiang

你用仿真軟件試一下就知到啦

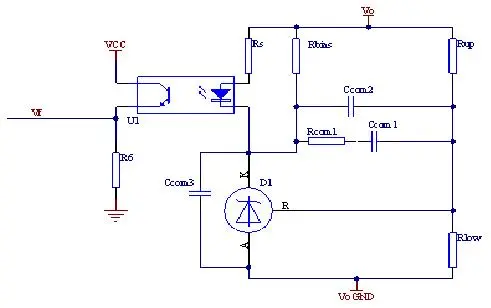

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1177721183298222.jpg');}" onmousewheel="return imgzoom(this);">
那作為補償?shù)腞com1,Ccom1,Ccom2,Ccom3應該怎么取值,最好能給出公式,先謝謝了

回復

nedved111

LV.6

2007-07-10 09:34

@liangshiqiang

你用仿真軟件試一下就知到啦

仿真這個怎麼仿真參數哪裏有

回復

szglg

LV.1

2007-07-13 12:00

@cheng47

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1177721183298222.jpg');}"onmousewheel="returnimgzoom(this);">那作為補償?shù)腞com1,Ccom1,Ccom2,Ccom3應該怎么取值,最好能給出公式,先謝謝了

高手

回復
