簡單的LED調光電路如何計算的?
如題,求助大蝦們看看附件的這個電路應是如何計算的?按照本本上的說法,得加一個RE電阻,以抑制13005的溫漂,可我把這個電路接起來,調到最亮?xí)r測得LED的電流都在12-13MA,變化不大.只是三極管有約70度的溫度.整個負載的電流250-280MA.按理說,這電流是由基極電流決定的,可我算來算去不對頭,我急!!!!! 2579911214009736.doc
全部回復(6)
正序查看
倒序查看
@banma2001
電源電壓才12V,沒必要使用13005這種高壓三極管,而且13005的飽和壓降太高和放大增益β太低,管子肯定很燙,換成高β的管子會好很多,比如D882.千萬不要選擇MOS管做線性調光,MOS管在線性區的溫度漂移非常離譜.

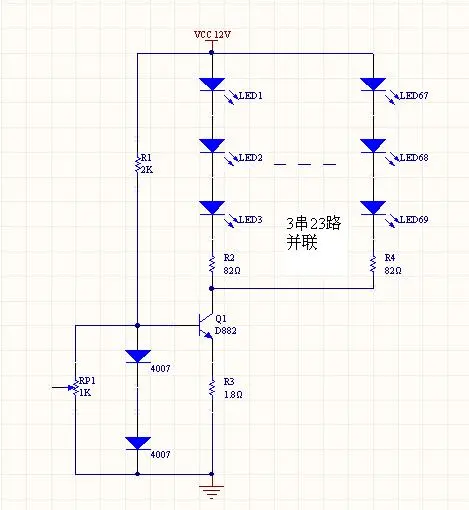

電路改成我這種形式性能應該會更好,利用基極2個4007將Vb嵌位在約1.4V,同時通過電阻R3形成電流反饋,以限制最大LED電流,并能在一定程度上同時抑制三極管漂移,然后通過調節可變電阻RP,調整Vb,電流計算公式(三極管電流Iled=Ic≈Ie):Iled≈(Vb-Vbe)/R3.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1968661244443487.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1968661244443487.jpg');}" onmousewheel="return imgzoom(this);"> 0
