有誰知道電感器的Q值隨頻率的變化曲線方面的東東
不知道有沒有人了解電感器的Q值與測試頻率之間的關系,為什么同種型號的電感器有的Q值隨頻率的升高升高,有的隨之降低.最好能從原理上講解下,不甚感激.
全部回復(4)
正序查看
倒序查看
手頭上的兩只電感器型號一樣,但是生產時間不一樣,我測了下頻率特性(詳見下表)圖1是可以使用的,可是圖2使用效果不佳,請大家看看,然后幫忙分析下吧...................... 1852901214462635.xls
0
回復
@lgzda
手頭上的兩只電感器型號一樣,但是生產時間不一樣,我測了下頻率特性(詳見下表)圖1是可以使用的,可是圖2使用效果不佳,請大家看看,然后幫忙分析下吧......................1852901214462635.xls

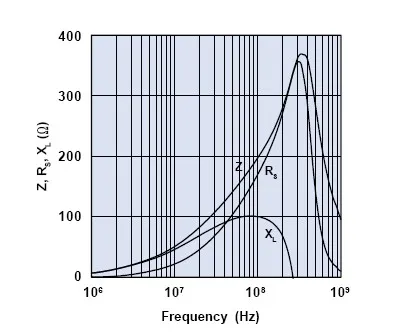

電感器的等效阻抗是RS+jXL,RS和XL都是頻率的函數,於是Q=XL/RS也是頻率的函數,跟磁心的特性有關,例如下圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2332161214466487.jpg');}" onmousewheel="return imgzoom(this);">
從你的資料來看,Q大的反而不能用,是濾波電感嗎?
兩個電感都是用同一種磁心嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2332161214466487.jpg');}" onmousewheel="return imgzoom(this);">
從你的資料來看,Q大的反而不能用,是濾波電感嗎?
兩個電感都是用同一種磁心嗎?
0
回復
@mimosa
電感器的等效阻抗是RS+jXL,RS和XL都是頻率的函數,於是Q=XL/RS也是頻率的函數,跟磁心的特性有關,例如下圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/2332161214466487.jpg');}"onmousewheel="returnimgzoom(this);">從你的資料來看,Q大的反而不能用,是濾波電感嗎?兩個電感都是用同一種磁心嗎?
是Q=XL/RS也是頻率的函數能不能說的具體點啊???
磁芯是一樣的,但是肯定不是同一批次的磁芯.
磁芯是一樣的,但是肯定不是同一批次的磁芯.
