請高手看看這個電路行不行,或者重給個方案.



要求:輸入DC20-50V,輸出最大DC15V,電流能從0-8A可調.

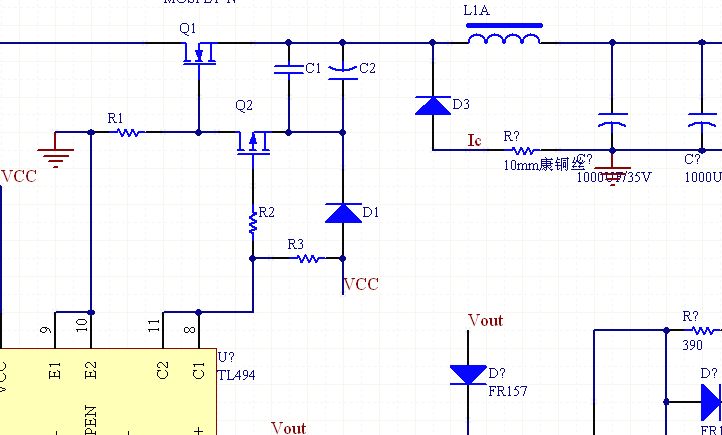

我現在設計了一個TL494做的,帶自舉的,如上圖,但不擔心管關斷速度的問題,請高手給個改進方案,或者給個新方案,成本不要太高.
全部回復(6)
正序查看
倒序查看
lqidrxk
LV.2
2
2008-06-27 21:47
不明白你的自舉電路怎么樣工作,還有個問題,可能你的電路啟動時會把你的輸入電壓拉得不能工作.
0
回復
2008-06-28 15:24
@lqidrxk
不明白你的自舉電路怎么樣工作,還有個問題,可能你的電路啟動時會把你的輸入電壓拉得不能工作.
這個后面是帶軟啟動的,不會拉的電路不能啟動,TL494也是獨立供電的.
自舉原理是續流二極管導通時,VCC通過D1給電容C1、C2充電.TL494內部管子導通時,Q2導通,使得Q1GS間加上了C1、C2上的電壓.

您有更好的方案么?
0
回復
lqidrxk
LV.2
4
2008-06-28 21:29
@buhuichongfu
這個后面是帶軟啟動的,不會拉的電路不能啟動,TL494也是獨立供電的.自舉原理是續流二極管導通時,VCC通過D1給電容C1、C2充電.TL494內部管子導通時,Q2導通,使得Q1GS間加上了C1、C2上的電壓.您有更好的方案么?
你是用二極管做續流的話,做不出自舉來,我以前也想過這樣應該可以,但用3843
搭了后,跟本不能自,因為二極管做續流不能像同步MOS那樣正向對地導通給自舉電容充電.
0
回復
lqidrxk
LV.2
5
2008-06-28 21:32
@lqidrxk
你是用二極管做續流的話,做不出自舉來,我以前也想過這樣應該可以,但用3843搭了后,跟本不能自,因為二極管做續流不能像同步MOS那樣正向對地導通給自舉電容充電.
沒有什么好的方案,只有常用的加個驅動環隔離給上管工作.
0
回復
2008-06-29 16:12
@lqidrxk
你是用二極管做續流的話,做不出自舉來,我以前也想過這樣應該可以,但用3843搭了后,跟本不能自,因為二極管做續流不能像同步MOS那樣正向對地導通給自舉電容充電.
多謝關注,自舉應該是可以了,我看到高端驅動芯片的原理也是一樣的,只是不知道它是怎么瀉放MOS管柵極電荷的.
0
回復
2008-06-29 16:14
@lqidrxk
沒有什么好的方案,只有常用的加個驅動環隔離給上管工作.
加驅動變壓器嗎?主要是體積有限制,真郁悶啊.

感覺應該是很簡單的電路,沒想到這么不好搞
