求教雙向可控硅雙路電源切換問題

求教雙向可控硅雙路電源切換問題

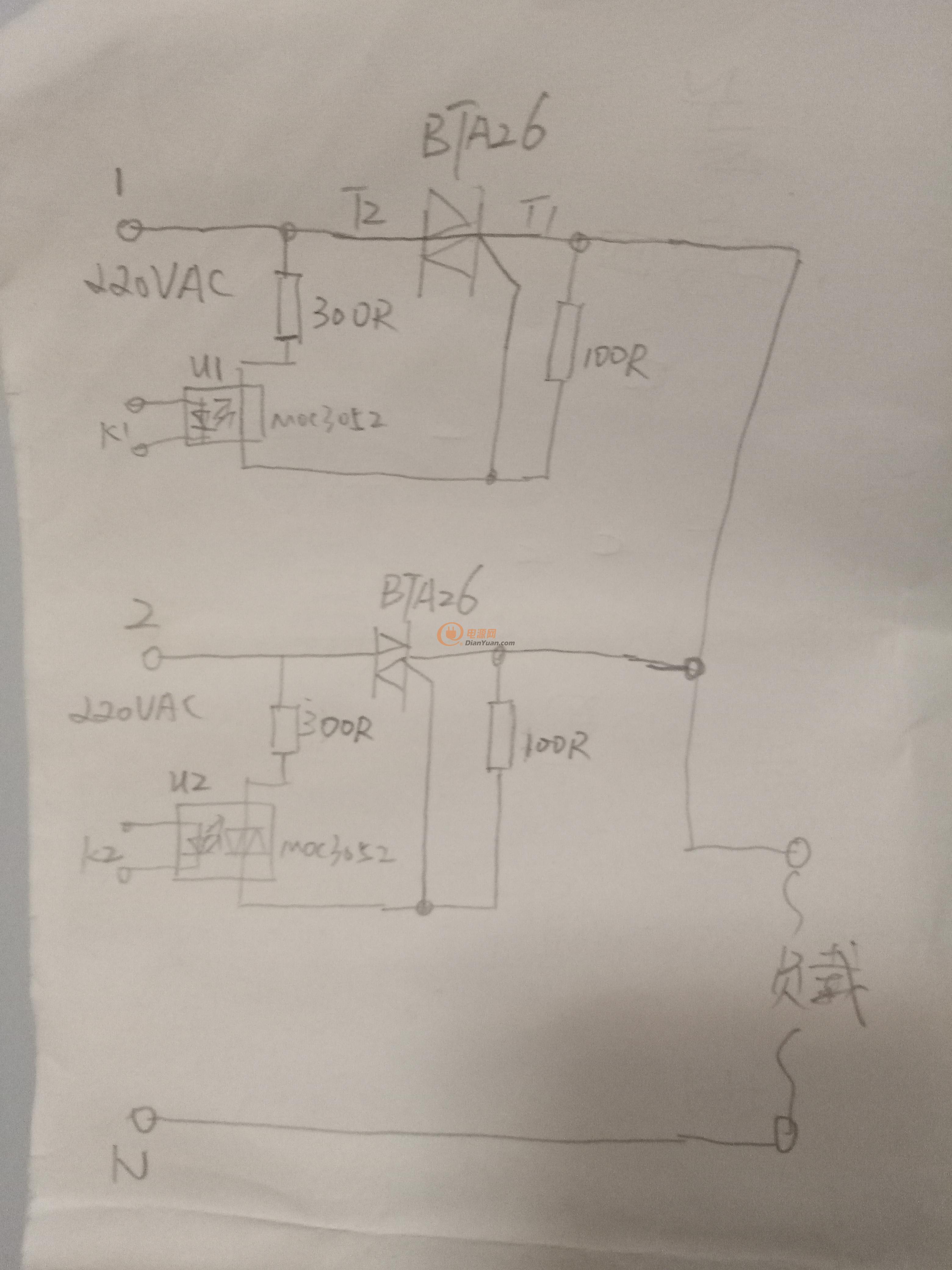

各位高手，如圖，想做一個雙向可控硅的雙路電源自動切換（1路優先），在U2控制導通，2路電源投入，2路電源正常給負載供電，U1控制不導通，此時如果投入1路電源的瞬間。2路電源有時會短路，是什么原因？請各位大師幫忙看看，問題出在什么地方

全部回復(22)

只看樓主

正序查看

倒序查看

再見理想123

LV.6

2

2017-09-16 00:02

沙發

0

回復

LV.2

3

2017-09-16 08:19

我今天又試了一下，

第一：將2路電源關掉，負載接個燈泡，U1控制關閉的情況下，合1路電源燈泡不會亮，也不會閃，說明未誤觸發

第二：當將2路電源打開，U2控制開啟，U1控制關閉的情況下，投入第一路電源時，有時會短路

第三：為什么單路投入時正常，2路共投時不正常呢?忘各位大師指點

0

回復

4

2017-09-16 22:21

@pure137

我今天又試了一下，第一：將2路電源關掉，負載接個燈泡，U1控制關閉的情況下，合1路電源燈泡不會亮，也不會閃，說明未誤觸發第二：當將2路電源打開，U2控制開啟，U1控制關閉的情況下，投入第一路電源時，有時會短路第三：為什么單路投入時正常，2路共投時不正常呢?忘各位大師指點

兩路交流電源是否同相或者同步？

0

回復

LV.2

5

2017-09-18 09:03

@ymyangyong

兩路交流電源是否同相或者同步？

2路電源是不同的2路電源，相位不一致？是不是上電沖擊造成的誤導通?。?/div>

0

回復

LV.9

6

2017-09-18 09:07

樓主，不要再搞了，非常危險，你這屬于“雙電源”范疇，必須可靠互鎖，同一時刻只能一路投入，所以要用機械觸點的開關，你這電路本身就不完善，容易誤觸發，可控硅也容易損壞，如果不慎造成反送電，危及人身安全，到時候哭都來不及了。

0

回復

LV.2

7

2017-09-18 11:24

@hylylx

樓主，不要再搞了，非常危險，你這屬于“雙電源”范疇，必須可靠互鎖，同一時刻只能一路投入，所以要用機械觸點的開關，你這電路本身就不完善，容易誤觸發，可控硅也容易損壞，如果不慎造成反送電，危及人身安全，到時候哭都來不及了。

感謝大神的指點，你提到的電路不完善，容易誤觸發的問題，電路上哪些地方可以改進？還請大神不吝賜教

0

回復

LV.2

8

2017-09-18 11:27

我今天又測試了一下，U1 U2控制都為關斷，投入1路和2路電源，然后分別讓U1和U2導通，間隔100MS，切換了1000多次都正常，為什么出現上面投入短路的問題

0

回復

9

2017-09-18 11:58

@pure137

2路電源是不同的2路電源，相位不一致？是不是上電沖擊造成的誤導通?。?/span>

有相位差的2路交流電源之間有電壓差，同時接入會短路。

1

回復

LV.2

10

2017-09-18 15:38

@ymyangyong

有相位差的2路交流電源之間有電壓差，同時接入會短路。

U1和U2控制不會同時導通，U1和U2只能有1個導通，并且一個關閉到另一個打開會有500MS的延時?，F(xiàn)在主要問題是在U2控制導通，2路電源投入，2路電源正常給負載供電，U1控制不導通，此時如果投入1路電源的瞬間，1路電源和2路電源會短路

0

回復

LV.9

11

2017-09-19 09:11

@pure137

感謝大神的指點，你提到的電路不完善，容易誤觸發的問題，電路上哪些地方可以改進？還請大神不吝賜教

不要再執著了，害人害己，人命關天，問題的嚴重程度是任何人都不能承受的，你可能現在還不能理解，可能有那么一天才會明白。現在幫你就是在害你。

0

回復

LV.2

12

2017-09-19 10:36

@hylylx

不要再執著了，害人害己，人命關天，問題的嚴重程度是任何人都不能承受的，你可能現在還不能理解，可能有那么一天才會明白?，F(xiàn)在幫你就是在害你。

我今天又測試了一下，發現上電瞬間，300R電阻的波形居然是正負都有，問題可能就出在這里了？上圖

0

回復

LV.3

13

2017-09-19 11:30

@pure137

我今天又測試了一下，U1U2控制都為關斷，投入1路和2路電源，然后分別讓U1和U2導通，間隔100MS，切換了1000多次都正常，為什么出現上面投入短路的問題

負載不是阻性負載吧？如果阻性負載應該不會，比如白熾燈

0

回復

LV.2

14

2017-09-19 17:47

@hth219

負載不是阻性負載吧？如果阻性負載應該不會，比如白熾燈

負載是容性，LED燈和散熱風扇

0

回復

LV.2

15

2017-09-19 17:48

@pure137

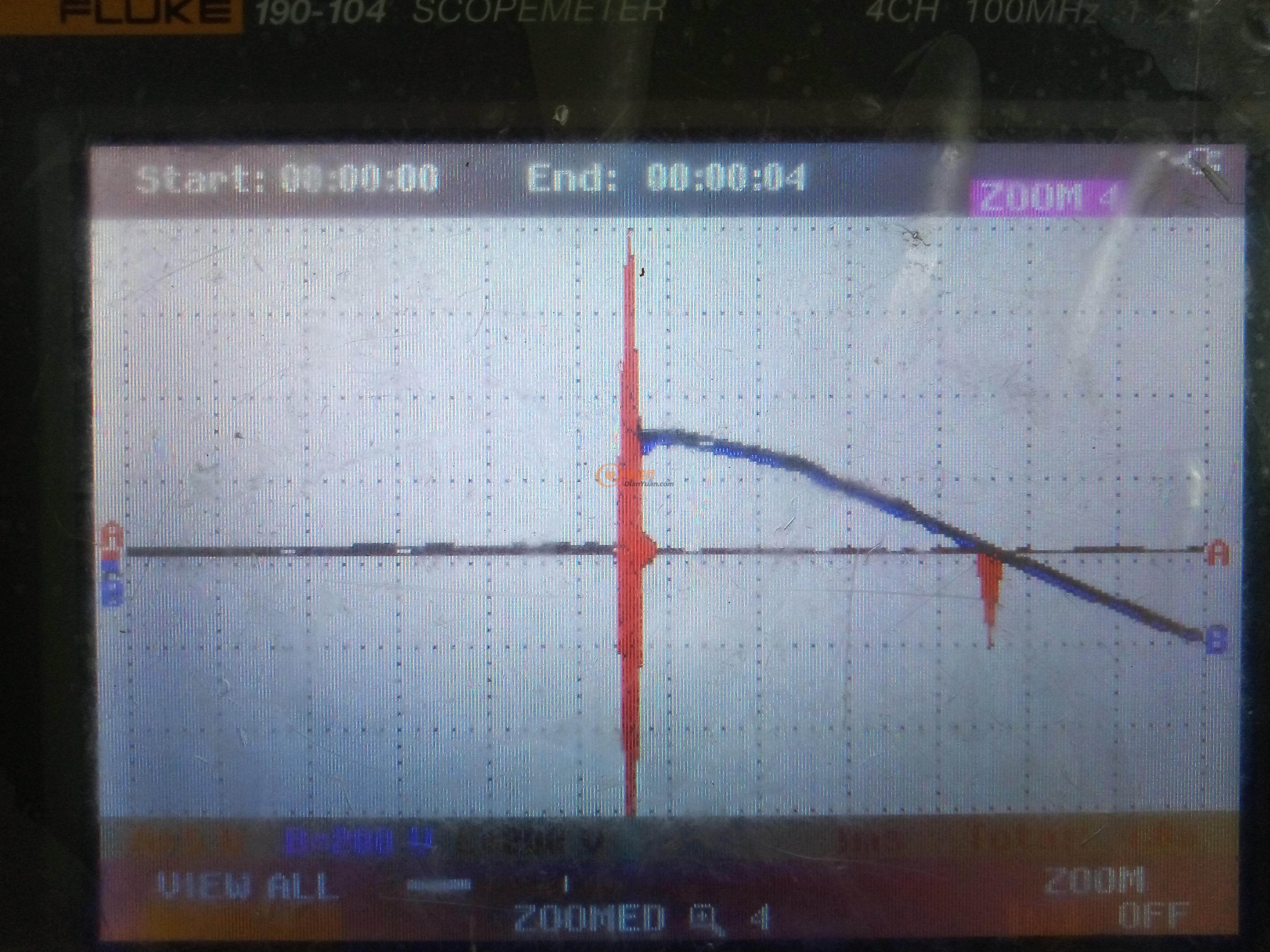

我今天又測試了一下，發現上電瞬間，300R電阻的波形居然是正負都有，問題可能就出在這里了？上圖[圖片]

紅色的是300R電阻兩端波形，藍色為輸出波形

0

回復

LV.1

16

2017-11-17 15:30

樓主，你好！我最近做一個電源，也用到這種雙電源切換方法，現在正設計過程中，也是使用的這種電路，請問，你的問題解決了嗎？

0

回復

LV.1

17

2017-11-18 21:23

@花生watson

樓主，你好！我最近做一個電源，也用到這種雙電源切換方法，現在正設計過程中，也是使用的這種電路，請問，你的問題解決了嗎？

這怎么切換啊

0

回復

LV.2

18

2017-12-09 11:10

電路抗干擾不行，要么改電路增加成本，要么不要用可控硅方案

0

回復

LV.1

19

2021-04-01 10:09

看樣子還是上電瞬間的沖擊引起的，樓主，現在問題解決了嗎，效果怎么樣

0

回復

LV.2

20

2022-03-16 16:50

@半個島嶼

看樣子還是上電瞬間的沖擊引起的，樓主，現在問題解決了嗎，效果怎么樣

問題已解決，現在非常OK

0

回復

LV.1

21

01-25 14:48

@pure137

問題已解決，現在非常OK

怎么解決？可以發一下資料參考學習一下么

0

回復

LV.1

22

01-25 14:48

@花生watson

樓主，你好！我最近做一個電源，也用到這種雙電源切換方法，現在正設計過程中，也是使用的這種電路，請問，你的問題解決了嗎？

解決了么？

0

回復

LV.1

23

01-25 17:08

學習

0

回復
