VIPER17L傳導整改

如圖所示在500K位置傳導超了，請問該怎么改呢？電路是一款鋰電池充電電路，輸出5V 0.26A，由于板寬限制，無法加共模，已經有加了兩個Y電容
全部回復(9)
正序查看
倒序查看
gxg1122
LV.10
2
2017-10-09 13:30
樓主沒看到圖啊。注意地線處理，加的多大Y電容？
0
回復
2017-10-09 18:32
@gxg1122
樓主沒看到圖啊。注意地線處理，加的多大Y電容？

0
回復
2017-10-09 18:34
@xuyangui726
[圖片]

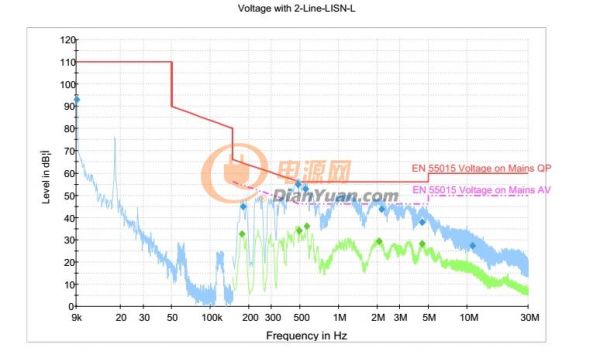

波形如圖所示，π型用了3.3uF的電解和3mH的工型，Y電容2.2n兩個

0
回復
2017-10-09 18:35
@xuyangui726
波形如圖所示，π型用了3.3uF的電解和3mH的工型，Y電容2.2n兩個

0
回復
2017-10-09 18:35
@xuyangui726
[圖片]

原理圖在5樓

0
回復
sandao
LV.2
7
2017-10-10 13:36
這個頻段，加一個X2電容0.1-0.22的試試！
0
回復
2017-10-10 19:13
@xuyangui726
[圖片]
這地方加的Y電容影響也較大，減小容量試試看。
0
回復
2017-10-10 19:36
L和N各弄一個Y電容接到大地。變壓器加屏蔽。
0
回復
xuyangui726
LV.2
10
2017-10-11 11:30
@sandao
這個頻段，加一個X2電容0.1-0.22的試試！

這個方法實際測試可以，但是我的驅動上放不下了
