【后羿DIY】+直流有刷電機小車底盤驅動器(結貼,視頻更新完畢)

設計規格:

輸入 DC5V

輸出 5V

申請的物料及用處:

HY1202S 作為電機驅動的下管,導通到地,HY1303作為備選。

HY12P03S 作為電機驅動的上管,接到電壓VCC,HY15P03S 作為備選。

單片機提供四個管的開關信號,驅動電機的前進后退,加減速。

全部回復(21)
正序查看
倒序查看
2017-11-15 16:17

你好,樣品已寄出,請查收!

0
回復
2017-11-16 08:14
@hooyi_admin
你好,樣品已寄出,請查收![圖片]
好的,謝謝后羿,馬上開始原理圖設計。。
0
回復
2017-12-13 00:31
@feiyangziwo
好的,謝謝后羿,馬上開始原理圖設計。。

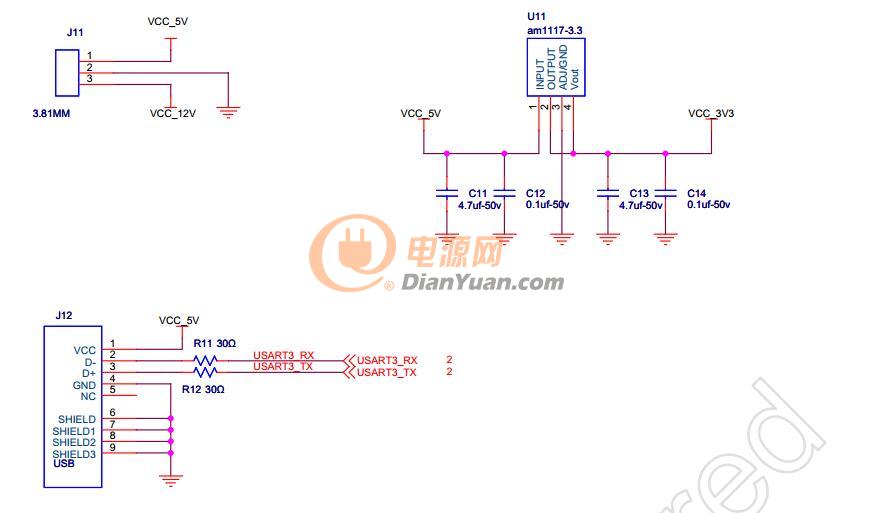

原理圖,利用stm32f103的Time1 和Time3,進行PWM控制P-N的H橋,利用ADC進行采樣平均電壓,IO中斷接收外部的轉速信號進行控速,,

STM32F103主控芯片

P-N MOS組成的H橋,

PCB見下圖

PCB整體

PCB正面布局圖

背面布局圖,,

0
回復
2017-12-18 14:14
@feiyangziwo
原理圖,利用stm32f103的Time1和Time3,進行PWM控制P-N的H橋,利用ADC進行采樣平均電壓,IO中斷接收外部的轉速信號進行控速,,[圖片]STM32F103主控芯片[圖片]P-NMOS組成的H橋,[圖片]PCB見下圖PCB整體[圖片]PCB正面布局圖[圖片]背面布局圖,,[圖片]

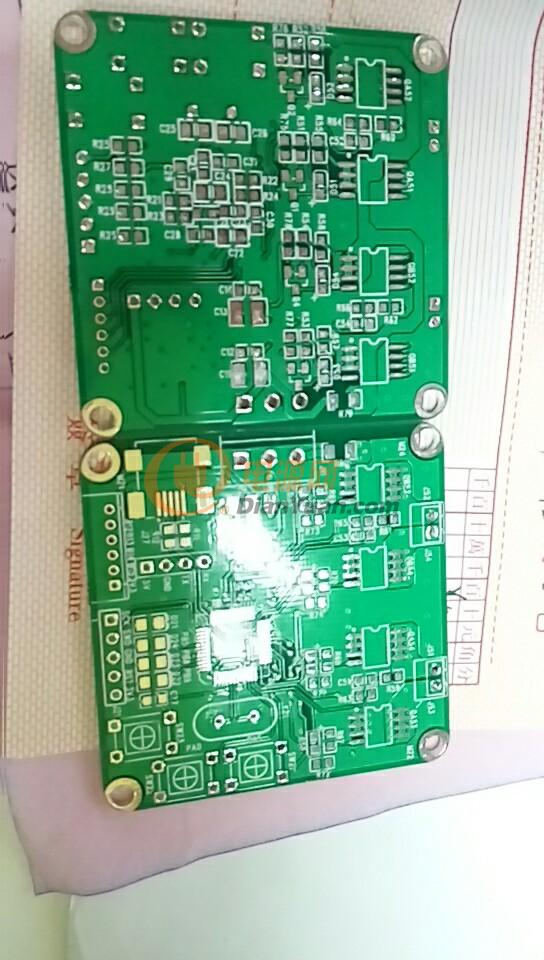

PCB板到貨,50X50mm的小板,功能齊全,準備焊接測試咯,,,,,

PCB正反面

正面近照

背面近照

不做宣傳,但是40塊錢打得板,也算不錯了,,,,,,

0
回復
2017-12-19 14:03
@feiyangziwo
PCB板到貨,50X50mm的小板,功能齊全,準備焊接測試咯,,,,,PCB正反面[圖片]正面近照[圖片]背面近照[圖片]不做宣傳,但是40塊錢打得板,也算不錯了,,,,,,[圖片]
也是用stm32f103做的嗎
0
回復
2017-12-19 22:31
@lihui710884923
也是用stm32f103做的嗎
是的,封裝夠小。資源也夠用了。。。
0
回復
2017-12-19 22:44
@hooyi_admin
你好,樣品已寄出,請查收![圖片]

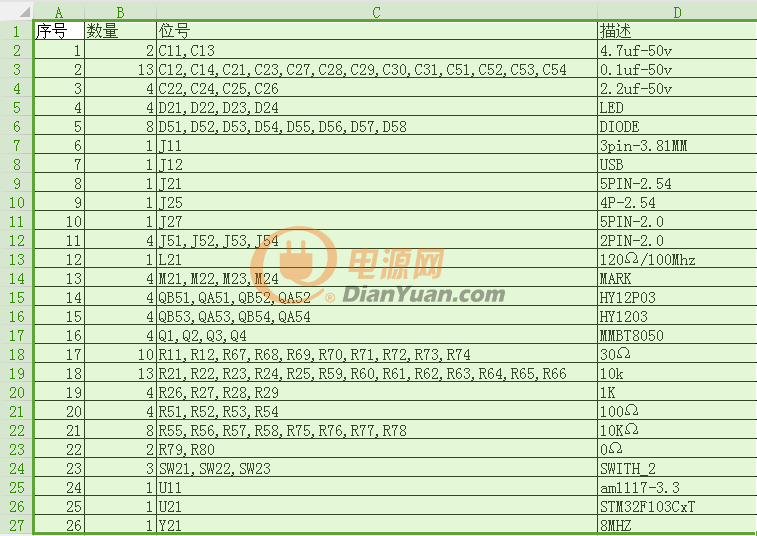

PCB回來了。整理個boom,開焊接咯。物料都是公司常用的物料,所以不怎么需要進行采購。先焊接一兩塊進行調試看看效果,,,

期待一次成功。。。。。。

0
回復
2017-12-19 23:05
@feiyangziwo
PCB回來了。整理個boom,開焊接咯。物料都是公司常用的物料,所以不怎么需要進行采購。先焊接一兩塊進行調試看看效果,,,期待一次成功。。。。。。[圖片]

經過一個下午的焊接,終于焊好了兩塊,下班回來今天去工廠忙去了,都還沒有空折騰。先上圖,,,、

手工焊接,水平有限,一般般,能用就行,也沒空去用洗板水清潔一下了。。。。

正面

背面

今晚吃了飯,回來就想折騰一下,但是焊好都沒進行開短路測量,先用一個小負載的燒錄器連接吧,由于輸出電流有效,就算有什么問題也不會燒了,,,,

結果一接上USB供電,果然,系統沒起來,連下載器的LED燈都沒亮起來,再把一個老古董的萬用表請出來,電源一一量,沒有短路啊,怎么上電就是不行呢、。

繼續檢查電源部分,發現LDO AS1117居然接反了,

再打開原理圖,PCB進行對照,原理圖正確啊,難道是封裝管腳定義錯了???

說明一下,為了不做這么多封裝,從網上下了一個PCB進行提取的庫。。。

回頭一看還真是封裝的1腳位置和我原理圖的1腳沒對應上,郁悶啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊。

見下圖的LDO  117,明天把它翻個身就算了,就可以把1腳和3腳換過來了,,,,,,

明天換過來,再燒個程序試試,

教訓:

使用別人的庫一定還要檢查自己的原理圖和庫的管腳次序是否對應,特別是二極管,LED,三極管,SOT-23封裝的器件,,,,,,

0
回復
feiyangziwo
LV.4
10
2017-12-23 23:10
@feiyangziwo
經過一個下午的焊接,終于焊好了兩塊,下班回來今天去工廠忙去了[圖片][圖片][圖片][圖片][圖片],都還沒有空折騰。先上圖,,,、手工焊接,水平有限,一般般,能用就行,也沒空去用洗板水清潔一下了。。。。正面[圖片]背面[圖片]今晚吃了飯,回來就想折騰一下,但是焊好都沒進行開短路測量,先用一個小負載的燒錄器連接吧,由于輸出電流有效,就算有什么問題也不會燒了,,,,[圖片]結果一接上USB供電,果然,系統沒起來,連下載器的LED燈都沒亮起來,再把一個老古董的萬用表請出來,電源一一量,沒有短路啊,怎么上電就是不行呢、。繼續檢查電源部分,發現LDOAS1117居然接反了,[圖片][圖片][圖片][圖片]再打開原理圖,PCB進行對照,原理圖正確啊,難道是封裝管腳定義錯了???說明一下,為了不做這么多封裝,從網上下了一個PCB進行提取的庫。。?;仡^一看還真是封裝的1腳位置和我原理圖的1腳沒對應上,郁悶啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊。[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]見下圖的LDO 117,明天把它翻個身就算了,就可以把1腳和3腳換過來了,,,,,,[圖片]明天換過來,再燒個程序試試,教訓:使用別人的庫一定還要檢查自己的原理圖和庫的管腳次序是否對應,特別是二極管,LED,三極管,SOT-23封裝的器件,,,,,,

驅動板測試部分:

1,PWM測試

     使用Time1和Time3的四個通道進行控制H橋的四個mos管,進行開關,通過設置不同的通道之間的占空比,來實現電機控制。。

 下圖是電機在反向加速時候的上管波形,由于上管關閉,導致部分懸浮,從而導致波形變形。。。。

下面是電機正轉時候上管的波形。。。。。波形很正常,現在測試的頻率是1Khz的。。

下圖是通過了電阻分壓,加10uf+0.1uf電容進行濾波后,電機處于循環減速的電機端電壓,這個是用來給ADC進行采樣,從而監控電機的轉速,,,,

下圖是測試不同占空比下,濾波后電壓紋波的情況,基本控制在200mv以內,到時候進行多次采樣進行數字濾波就可以采集到不同占空比下輸出電機端電壓,從而使用PID去進行調整有刷電機的轉速。。。。

后期的工作,是使用串口進行設置電機轉速和輸出設置速度和實際轉換出來轉換速度,,,,,,,,,

把PID算法植入,控制電機可以根據設置轉速進行轉動既可以完成設計任務,,

0
回復
2017-12-25 10:42
@feiyangziwo
驅動板測試部分:1,PWM測試   使用Time1和Time3的四個通道進行控制H橋的四個mos管,進行開關,通過設置不同的通道之間的占空比,來實現電機控制。。 下圖是電機在反向加速時候的上管波形,由于上管關閉,導致部分懸浮,從而導致波形變形。。。。[圖片]下面是電機正轉時候上管的波形。。。。。波形很正常,現在測試的頻率是1Khz的。。[圖片]下圖是通過了電阻分壓,加10uf+0.1uf電容進行濾波后,電機處于循環減速的電機端電壓,這個是用來給ADC進行采樣,從而監控電機的轉速,,,,[圖片][圖片]下圖是測試不同占空比下,濾波后電壓紋波的情況,基本控制在200mv以內,到時候進行多次采樣進行數字濾波就可以采集到不同占空比下輸出電機端電壓,從而使用PID去進行調整有刷電機的轉速。。。。[圖片]后期的工作,是使用串口進行設置電機轉速和輸出設置速度和實際轉換出來轉換速度,,,,,,,,,把PID算法植入,控制電機可以根據設置轉速進行轉動既可以完成設計任務,,
這是做的數字電源啊
0
回復
feiyangziwo
LV.4
12
2017-12-27 11:29
@lihui710884923
這是做的數字電源啊
電機控制啊,數字電源也是可以的,哈哈檢測得還挺準的,,,,
0
回復
2017-12-28 16:50
@feiyangziwo
電機控制啊,數字電源也是可以的,哈哈檢測得還挺準的,,,,
啥時把程序簡單分享一下
0
回復
feiyangziwo
LV.4
14
2017-12-30 22:03
@lihui710884923
啥時把程序簡單分享一下

現在就分享部分代碼吧。不解析。。。

main 函數的部分代碼,設置電機PWM占空比

main函數中PID處理后更新已經穩態后ADC采樣

PID函數部分代碼。。。。。

PWM設置部分代碼。。。

0
回復
feiyangziwo
LV.4
15
2017-12-30 23:08
@feiyangziwo
驅動板測試部分:1,PWM測試   使用Time1和Time3的四個通道進行控制H橋的四個mos管,進行開關,通過設置不同的通道之間的占空比,來實現電機控制。。 下圖是電機在反向加速時候的上管波形,由于上管關閉,導致部分懸浮,從而導致波形變形。。。。[圖片]下面是電機正轉時候上管的波形。。。。。波形很正常,現在測試的頻率是1Khz的。。[圖片]下圖是通過了電阻分壓,加10uf+0.1uf電容進行濾波后,電機處于循環減速的電機端電壓,這個是用來給ADC進行采樣,從而監控電機的轉速,,,,[圖片][圖片]下圖是測試不同占空比下,濾波后電壓紋波的情況,基本控制在200mv以內,到時候進行多次采樣進行數字濾波就可以采集到不同占空比下輸出電機端電壓,從而使用PID去進行調整有刷電機的轉速。。。。[圖片]后期的工作,是使用串口進行設置電機轉速和輸出設置速度和實際轉換出來轉換速度,,,,,,,,,把PID算法植入,控制電機可以根據設置轉速進行轉動既可以完成設計任務,,

今天調試了PID控制,使用的是最簡單的只有比例的控制算法,算是簡約版吧,但是從測試的情況來看還不錯,大概經過4-7次的PID調整就可以達到穩態了,(設置PWM后延時時間不同,PID調整次數不同)



上圖,

以下是今天測試的結果,驅動一個小馬達而且,而且用手阻擋轉動葉片作為負載不同進行了測試,轉速可控,而且穩態后調整次數控制在2次以內,,,,


系統是使用5V供電,通過一個穩壓模塊進行穩壓供電,驅動一個小電機,

電機和主板特寫


以下是bug調試的圖片

第一次PID進行補償,誤差很大,所以輸出的DerrorPWM補償很大,


當輸入的誤差errorVot很小在20mV以內的時候,PWM不在配置新的參數,,



怎么進行視頻連接來著,不太記得了,,,

使用下面連接進去看視頻吧,怎么增加不了視頻連接了呢。。。。。






0
回復
feiyangziwo
LV.4
16
2018-01-02 16:53
@feiyangziwo
今天調試了PID控制,使用的是最簡單的只有比例的控制算法,算是簡約版吧,但是從測試的情況來看還不錯,大概經過4-7次的PID調整就可以達到穩態了,(設置PWM后延時時間不同,PID調整次數不同)上圖,以下是今天測試的結果,驅動一個小馬達而且,而且用手阻擋轉動葉片作為負載不同進行了測試,轉速可控,而且穩態后調整次數控制在2次以內,,,,系統是使用5V供電,通過一個穩壓模塊進行穩壓供電,驅動一個小電機,[圖片]電機和主板特寫[圖片][圖片]以下是bug調試的圖片[圖片][圖片][圖片]第一次PID進行補償,誤差很大,所以輸出的DerrorPWM補償很大,[圖片]當輸入的誤差errorVot很小在20mV以內的時候,PWM不在配置新的參數,,[圖片][圖片]怎么進行視頻連接來著,不太記得了,,,使用下面連接進去看視頻吧,怎么增加不了視頻連接了呢。。。。。

歡迎點擊上面視頻


0
回復
feiyangziwo
LV.4
17
2018-01-04 01:14
@feiyangziwo
現在就分享部分代碼吧。不解析。。。main函數的部分代碼,設置電機PWM占空比[圖片]main函數中PID處理后更新已經穩態后ADC采樣[圖片]PID函數部分代碼。。。。。[圖片]PWM設置部分代碼。。。[圖片]

今晚測試串口發送數據控制電機的轉速,測試圖片以及視頻見下圖

定義的串口接收緩存數組的各個為定義

測試過程中的觀察窗口數據

通過串口發送數據以及打印出來的數據



好吧。還是沒辦法上傳視頻,不不知道為什么

麻煩各位到以下地址觀看吧,或者明天讓天邊給我上傳上去,,,,

觀看地址:http://v.youku.com/v_show/id_XMzI4OTEzMDYzMg==.html?spm=a2hzp.8244740.0.0

0
回復
feiyangziwo
LV.4
18
2018-01-05 23:59
@feiyangziwo
歡迎點擊上面視頻

結貼咯。。。。。

結貼咯。。。。。

結貼咯。。。。。

結貼咯。。。。。

經過一個多月的調試,今天終于迎來了結貼的時刻,,,

最后把測試的串口打印信息發來一起分享。。。

今天使用的是12V的大電機,已替換前幾次的小米電機,肌肉秀秀

由于還是使用5V進行供電,所以在低占空比的時候誤差有點大,而且過低占空比(直接關系到電機的兩端電壓過低。10%占空比,電機兩端電壓約為0.5V,很難可以驅動一個12V電機)

以下測試分別設置占空比為10%,12%,14%,但是軟件通過PID調整可以調整到一定的誤差內達到穩態。。。。。每一次打印PID調整后占空比就是通過了一次PID調整

從正轉18%到反向81%的轉速變化極大的情況下,PID調整次數也很少。。。。

串口設置的部分定義,,,,,,0x18f=(399+1)/800=50%

再次通過修改轉向數據,電機的動態好不錯,立馬就可以進入到穩態了,,,,,,,

最后感謝后羿的活動,以及提供的樣品,讓我進行了一次對電機驅動的軟硬件的制作,也算剛剛?cè)肓碎T的小白了(以前都是做控制系統,ARM,F(xiàn)PGA指之類的核心控制主板,主要和信號,控制打交道,對電機,功率接觸不多,,,,,,);

0
回復
2018-01-10 10:07
@feiyangziwo
現在就分享部分代碼吧。不解析。。。main函數的部分代碼,設置電機PWM占空比[圖片]main函數中PID處理后更新已經穩態后ADC采樣[圖片]PID函數部分代碼。。。。。[圖片]PWM設置部分代碼。。。[圖片]
你的串口是誰發送的
0
回復
feiyangziwo
LV.4
20
2018-01-10 16:26
@lihui710884923
你的串口是誰發送的
測試時電腦串口助手發的,可以使上位機或者控制器
0
回復
feiyangziwo
LV.4
21
2018-03-16 10:58
@feiyangziwo
歡迎點擊上面視頻
弄了這么久,再回來看看,活動還沒結束啊,等啊等,是不是在做些什么新鮮的環兒呢????
0
回復
jmpengsz
LV.1
22
2018-06-23 20:53
@feiyangziwo
驅動板測試部分:1,PWM測試   使用Time1和Time3的四個通道進行控制H橋的四個mos管,進行開關,通過設置不同的通道之間的占空比,來實現電機控制。。 下圖是電機在反向加速時候的上管波形,由于上管關閉,導致部分懸浮,從而導致波形變形。。。。[圖片]下面是電機正轉時候上管的波形。。。。。波形很正常,現在測試的頻率是1Khz的。。[圖片]下圖是通過了電阻分壓,加10uf+0.1uf電容進行濾波后,電機處于循環減速的電機端電壓,這個是用來給ADC進行采樣,從而監控電機的轉速,,,,[圖片][圖片]下圖是測試不同占空比下,濾波后電壓紋波的情況,基本控制在200mv以內,到時候進行多次采樣進行數字濾波就可以采集到不同占空比下輸出電機端電壓,從而使用PID去進行調整有刷電機的轉速。。。。[圖片]后期的工作,是使用串口進行設置電機轉速和輸出設置速度和實際轉換出來轉換速度,,,,,,,,,把PID算法植入,控制電機可以根據設置轉速進行轉動既可以完成設計任務,,
厲害,學習了。。。
