做一個反激電源,采用英飛凌公司的準諧振PWM芯片ICE2QS03G,電路圖如附件。
輸出電壓通過R3電阻調節,變化范圍為4.2V—21V。

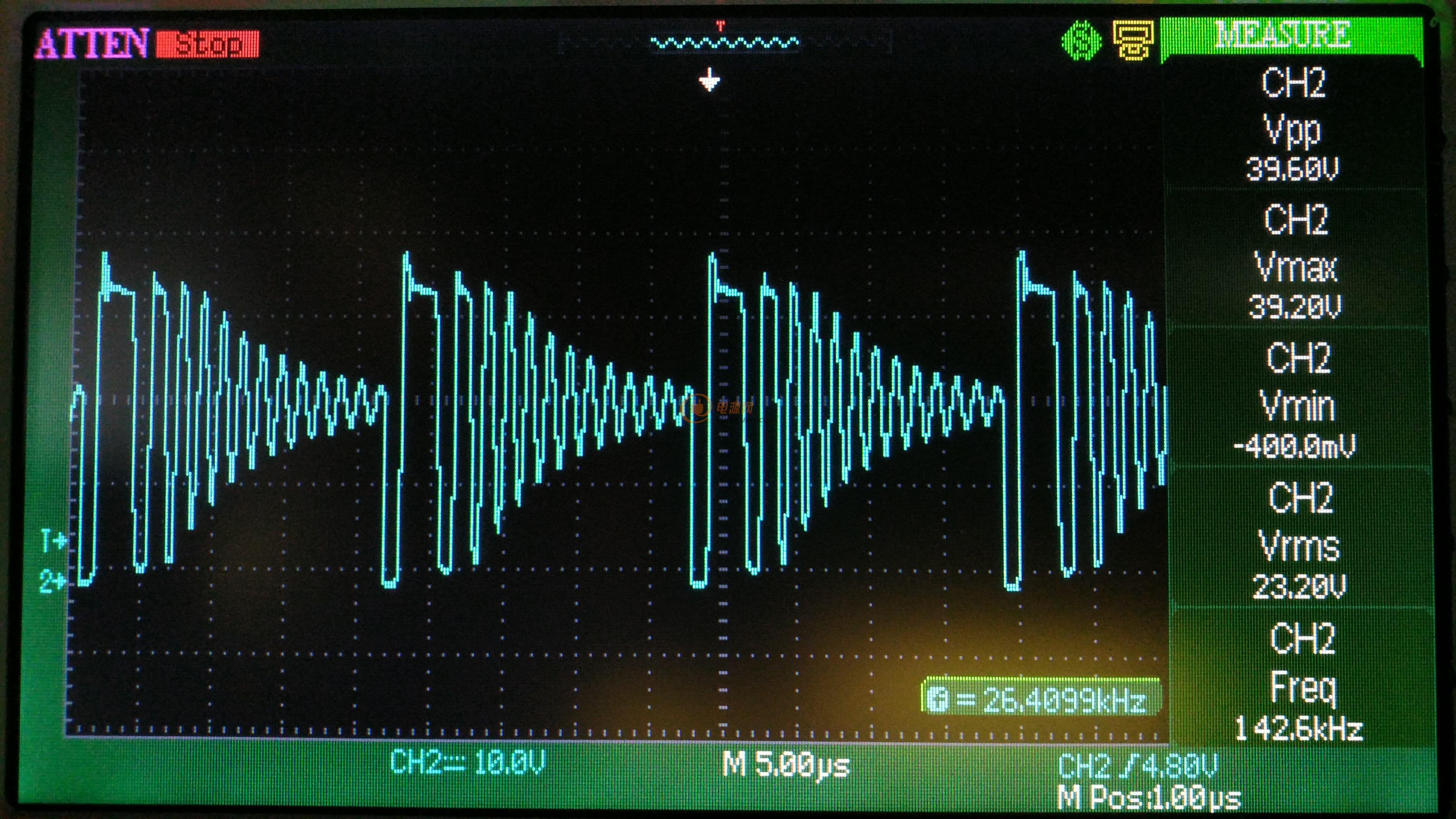

下圖分別為輸出為4.5V, 21V 開關管Vds的波形。
4.2v波形
21v波形
經過觀察v d s波形會在以上幾個波形之間變換,輸出電壓會在mv變動,不穩定。在低壓的時候表現還好一點,高壓的時候,波形變化非常大。
請大俠們指點這個電路要如何才能在低壓和高壓的時候都做穩定呢?
