tl494升壓帶負載

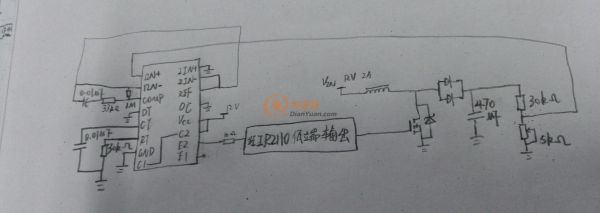

tl494的升壓電路，芯片電源和升壓部分電源是分開給的，升壓部分輸入給的是12V，2A，電路如下，IR2110的VCC和VDD都是12V，跟tl494的芯片電源電壓12V共用。因?yàn)閺膖l494出來方波高電平是11.5V，所以IR2110邏輯電壓給12VIR2110才能工作。空載時調節取樣電阻大小，使輸出電壓37V，然后接上100Ω大功率負載，升壓部分給定輸入是12V，2A，（空載數字電源輸入上顯示的是12V，0.1A），然后輸入的電壓數字電源上顯示是9V，2A，IRF540發熱，輸出電壓22V但是驅動輸出的波形還是方波，圖片如下，電路里面電感自己繞的，具體大小還不知道，為什么電路帶不動負載，怎樣提高帶負載能力

1

IMG_20171205_163345

全部回復(34)
正序查看
倒序查看
chebd
LV.6
2
2017-12-07 00:41
沙發
0
回復
2017-12-07 10:47
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.e-ticket.cn/bbs/classic/
0
回復
2017-12-07 11:45

換個電感試一下，可能是飽和了。

0
回復
lz1522
LV.3
5
2017-12-07 12:48
@ymyangyong
換個電感試一下，可能是飽和了。
好的，謝謝，我想問一下，電感是越大越好，還是要選擇合適大小
0
回復
lxgmvp
LV.7
6
2017-12-07 13:19
@lz1522
好的，謝謝，我想問一下，電感是越大越好，還是要選擇合適大小
當然要有合適的大小
0
回復
2017-12-07 13:25
@ymyangyong
換個電感試一下，可能是飽和了。
對問題應該在電感上，磁飽和了。要重新算一下電感，用LCR測一下電感量，可以先加大電感試試。
0
回復
原來no
LV.4
8
2017-12-07 14:14
是否你的數字電源限流了
0
回復
lz1522
LV.3
9
2017-12-07 15:44
@原來no
是否你的數字電源限流了
我設置了限流，一開始數字電源給定12V，1A，然后輸入電流立馬是1A，輸入電壓幾V忘記了，然后我把輸入電流設定值增大，改為12V，2A，輸入電流立馬是2A，輸入的電壓比第一次要大，9V
0
回復
2017-12-08 13:21

TL494做Boost升壓電路，四腳需要接軟啟動，不能直接接地，關于軟啟動電路，可以參照芯片手冊

你的現象是不是，空載能起來，起來之后，再接負載也還是可以的。然而帶著負載起不來，如果是的話，就肯定是4腳沒調節好

0
回復
2017-12-08 13:24

還有這個電路不需要接驅動，單單利用TL494就可以將mos管導通了，mos管是壓控的

0
回復
2017-12-08 16:46
@冰糖葫蘆娃
還有這個電路不需要接驅動，單單利用TL494就可以將mos管導通了，mos管是壓控的
是可以直接驅動，加個下拉電阻和PNP關斷加速三極管就行，參考http://www.e-ticket.cn/bbs/1550432.html。
0
回復
lz1522
LV.3
13
2017-12-08 18:12
@冰糖葫蘆娃
TL494做Boost升壓電路，四腳需要接軟啟動，不能直接接地，關于軟啟動電路，可以參照芯片手冊你的現象是不是，空載能起來，起來之后，再接負載也還是可以的。然而帶著負載起不來，如果是的話，就肯定是4腳沒調節好
好的
0
回復
lz1522
LV.3
14
2017-12-08 18:28
@冰糖葫蘆娃
TL494做Boost升壓電路，四腳需要接軟啟動，不能直接接地，關于軟啟動電路，可以參照芯片手冊你的現象是不是，空載能起來，起來之后，再接負載也還是可以的。然而帶著負載起不來，如果是的話，就肯定是4腳沒調節好
空載能起來，帶上負載輸出電壓降低了，為22V，mos管電流特別大，1.6A，負載電流0.3A，我供電的電流最大值2A
0
回復
2017-12-09 10:02
@lz1522
空載能起來，帶上負載輸出電壓降低了，為22V，mos管電流特別大，1.6A，負載電流0.3A，我供電的電流最大值2A

Boost電路軟啟動一定要接好

0
回復
2017-12-09 10:02
@ymyangyong
是可以直接驅動，加個下拉電阻和PNP關斷加速三極管就行，參考http://www.e-ticket.cn/bbs/1550432.html。
貼子很棒，謝謝推薦
0
回復
lz1522
LV.3
17
2017-12-09 14:51
@ymyangyong
是可以直接驅動，加個下拉電阻和PNP關斷加速三極管就行，參考http://www.e-ticket.cn/bbs/1550432.html。
加個2110驅動會影響帶負載嗎
0
回復
2017-12-09 17:16
@lz1522
加個2110驅動會影響帶負載嗎
不影響
0
回復
lz1522
LV.3
19
2017-12-10 14:46
@tengtuchenyi
對問題應該在電感上，磁飽和了。要重新算一下電感，用LCR測一下電感量，可以先加大電感試試。

0
回復
lz1522
LV.3
20
2017-12-10 14:48
@tengtuchenyi
對問題應該在電感上，磁飽和了。要重新算一下電感，用LCR測一下電感量，可以先加大電感試試。
分別是空載和50歐姆負載電感電流波形（0.2歐姆取樣電阻與電感串聯，取樣電阻的電壓波形），沒有飽和吧
0
回復
lz1522
LV.3
21
2017-12-10 16:24
@冰糖葫蘆娃
TL494做Boost升壓電路，四腳需要接軟啟動，不能直接接地，關于軟啟動電路，可以參照芯片手冊你的現象是不是，空載能起來，起來之后，再接負載也還是可以的。然而帶著負載起不來，如果是的話，就肯定是4腳沒調節好
我加了軟啟動，并聯了個電容進去，還是不行。我的現象是空載能啟動，起來之后，接上負載，電壓就立馬掉下來
0
回復
2017-12-10 16:31
@lz1522
分別是空載和50歐姆負載電感電流波形（0.2歐姆取樣電阻與電感串聯，取樣電阻的電壓波形），沒有飽和吧
從波形來看，是沒有飽和，但開關尖峰有點大。
0
回復
lz1522
LV.3
23
2017-12-10 18:50
@ymyangyong
從波形來看，是沒有飽和，但開關尖峰有點大。
那該怎么解決，怎么才能增大輸出電流
0
回復
2017-12-11 11:19
@ymyangyong
從波形來看，是沒有飽和，但開關尖峰有點大。
有實物圖嗎？電感量多大？升壓二極管用的什么型號？
0
回復
2017-12-11 13:15
@lz1522
我加了軟啟動，并聯了個電容進去，還是不行。我的現象是空載能啟動，起來之后，接上負載，電壓就立馬掉下來
你接的負載是多大的？輸出是多大？
0
回復
lz1522
LV.3
26
2017-12-12 18:22
@ymyangyong
有實物圖嗎？電感量多大？升壓二極管用的什么型號？
電感200多uH，升壓二極管是很普通的那種并聯

0
回復
2017-12-13 10:16
@lz1522
電感200多uH，升壓二極管是很普通的那種并聯[圖片]

板子反面

0
回復
2017-12-13 10:22
@lz1522
電感200多uH，升壓二極管是很普通的那種并聯[圖片]
升壓二極管型號？
0
回復
lz1522
LV.3
29
2017-12-13 20:55
@ymyangyong
升壓二極管型號？
兩個并聯的是最普通的那種1N4007
0
回復
lz1522
LV.3
30
2017-12-13 20:58
@冰糖葫蘆娃
板子反面

0
回復
lxgmvp
LV.7
31
2017-12-14 09:40
@lz1522
兩個并聯的是最普通的那種1N4007
1N4007是慢管啊，你搞個超快恢復或者肖特基。
