方案： 隔離 高PFC 10串5并 50W 防雷4000V
品牌：美國菱奇（LZC8620 LZC811C）
特點：帶溫度保護，防雷擊，認證，EMC，成本低，外圍簡單，性價比高，性能穩定，F(xiàn)AE協助方案開發，THD值低，效率高90%上，電流精度高

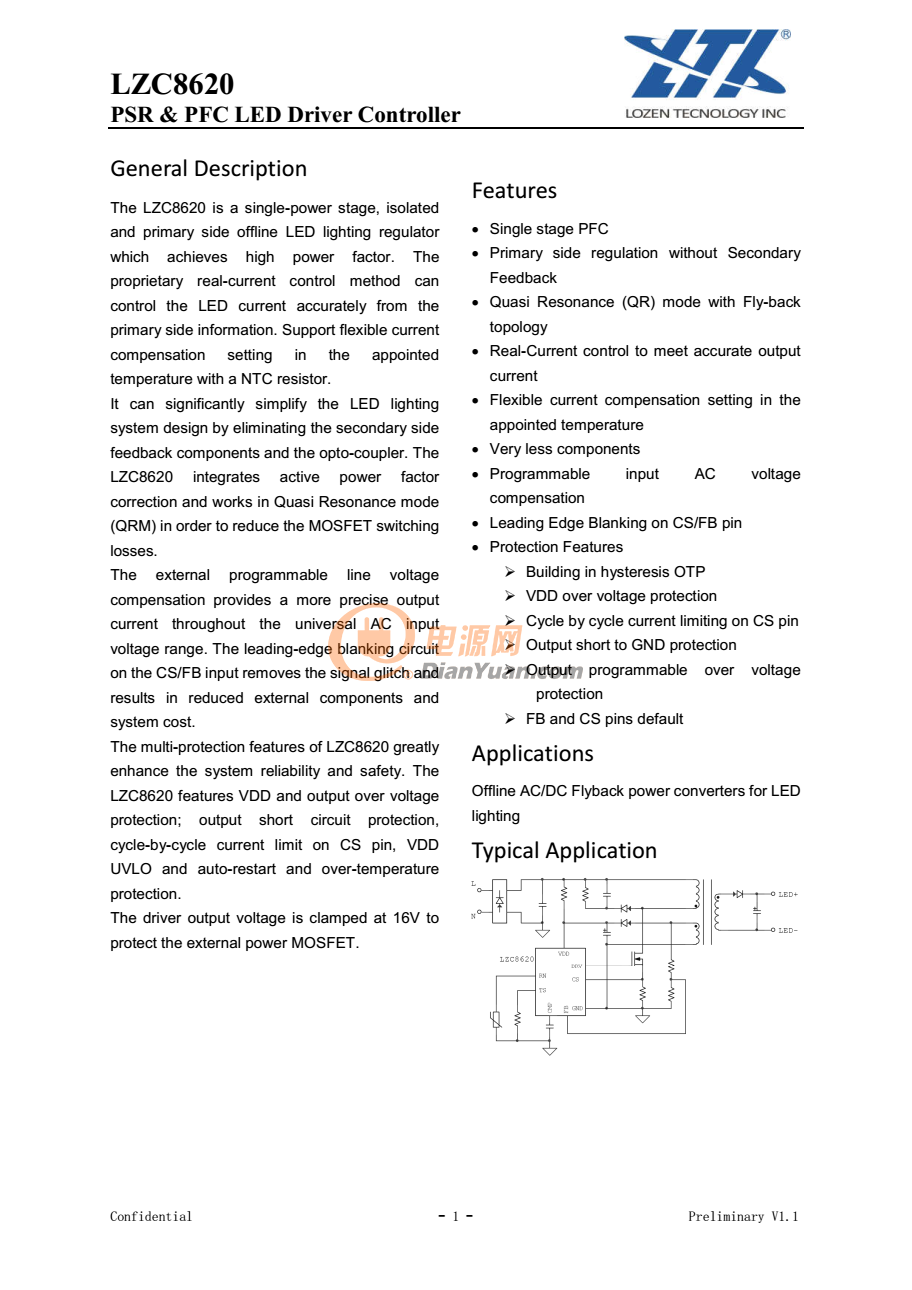

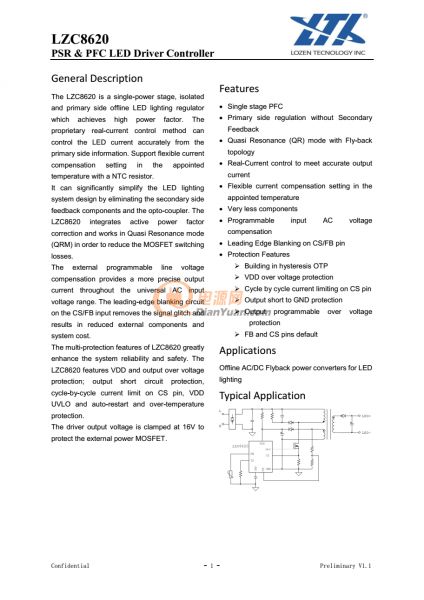

概述：一般的描述LZC8620是一個單功率級，孤立的主側離線LED照明調節器實現了高功率因數。在專有的實時控制方法可以準確控制LED電流一次側
信息。支持靈活的當前指定的補償設置帶有NTC電阻的溫度。它可以大大簡化LED照明系統設計通過消除輔助設計反饋組件和opto -耦合器。在
LZC8620集成了有功功率因數在準共振模式下校正和工作(QRM)為了減少M(fèi)OSFET的切換的損失。外部可編程線路電壓補償提供了更精確的輸出在整個
通用交流輸入中電流電壓范圍。前沿消隱電路在CS / FB上輸入消除信號故障和減少外部組件和系統成本。LZC8620的多保護特性提高系統的可靠性和
安全性。在LZC8620的特點是VDD和輸出過電壓保護;輸出短路保護,循環電流限制在CS pin,VDDUVLO和自動重啟和過熱保護。驅動器輸出電壓在16V
夾緊保護外部功率MOSFET。

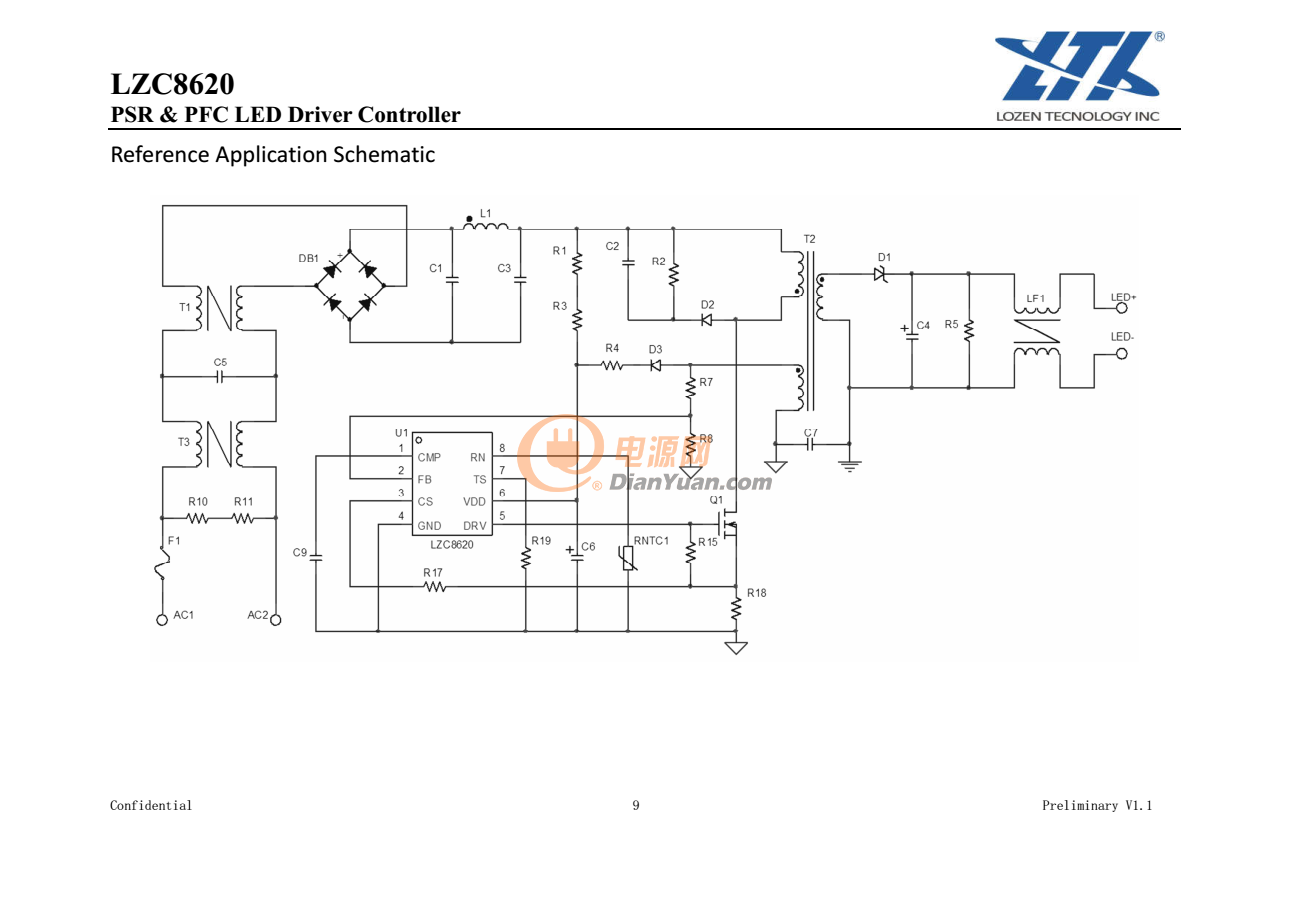

特征單級PFC主面監管沒有次要的反饋準共振與回程(QR)模式拓?fù)浣Y(jié)構實際經?？刂埔詽M足準確輸出電流電流當前補償設置靈活指定的溫度非常少的組件可編程輸入交流電壓補償前沿消隱在CS / FB銷保護功能在滯后OTP建筑VDD過電壓保護逐周期電流限制在CS銷短輸出接地保護輸出可編程電壓保護FB和CS別針違約應用程序離線交流/直流反激電源轉換器的LED照明典型的應用程序
應用范圍：投光燈、路燈、泛光燈、UFO工礦燈、加油站防爆燈、天花燈、面板燈等LED燈具
歡迎前來索取資料
