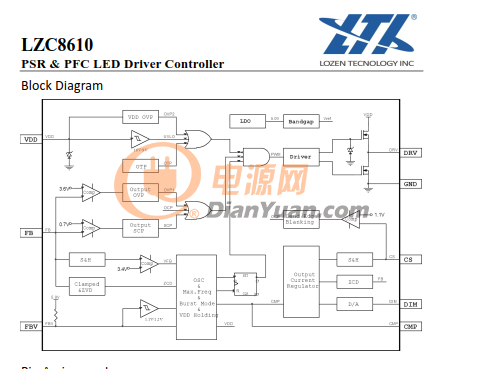

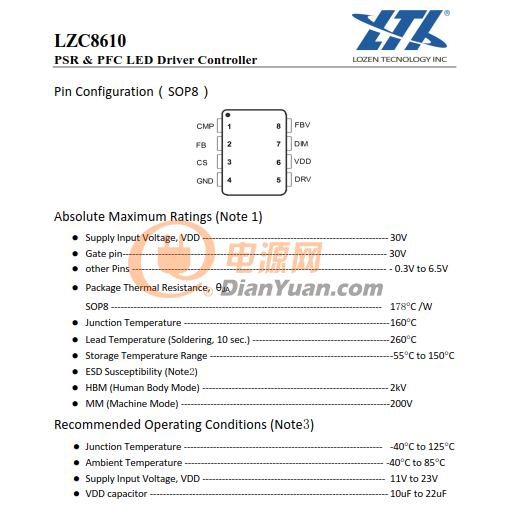

LZC8610/LZC8620PSR和PFC主導的驅動控制器

一般的描述LZC8610是一個單功率級，孤立的主側LED照明調節器它達到了高功率因數。那專有的實時控制方法

精確控制LED電流主側信息和支持數字PWM從全負荷周期調到零值周期。第二側反饋電路是與電壓模式控制集成

獲得精確的輸出電壓。它可以極大地簡化LED照明系統設計通過消除次要部分電流反饋組件

LZC8610整合主動功率因數校正在準共振模式(QRM)中工作減少MOSFET的開關損耗。外部可編程序線電壓

補償提供了更精確的輸出通用交流輸入的電流電壓范圍。前沿消隱電路在c/fb輸入消除信號故障

結果減少了外部組件系統成本。

LZC8610的多保護特性

提高系統的可靠性和安全性。那LZC8610有VDD和輸出超過電壓保護;輸出短路保護,

循環電流限制在CS針，VDD上UVLO和自動重新啟動和溫度過高保護。

驅動輸出電壓為16V保護外部功率MOSFET。

特性

單級PFC

主側電流調節

輔助輔助反饋控制

準共振(QR)模式

拓撲結構

實時控制以滿足精確輸出

當前的數字PWM調光非常少的組件

可編程序輸入交流電壓補償

前沿沖邊沖裁保護功能

磁滯回磁過電壓保護

循環電流限制在CS銷

輸出短至GND保護

輸出可編程序過電壓保護

FB和CS的默認值

應用程序

脫機ac/dc飛回電源轉換器,恒壓充電樁

帶PWM調光的LED照明E_Bike充電器

美國菱奇，高功率因數品牌隔離明星產品：LZC811C LZC8120 功率大100W以內（防雷 認證 EMC 經濟型方案）量產成熟方案

完美比肩OB3330XCPA SY5800 SD6800B MT7930

非隔離明星產品：LZC8720 LZC8710 高功率，低成本，性能穩定，成熟量產得到市場認可（易過EMC）

替代CL1550 CL1560 BP2329AJ SD6900

張先生（提供FAE技術支持，協助方案開發，可申請小樣及DEMO測試）

TEL:13702784945  固號：0755-23815626

QQ：3002509184

LZC8610是一個主要的側控控制器，它將所有的特性合并到一起LED照明性能。LED電流可以通過實時控制來精確控制。

方法構成主要的邊信息。主動功率因數校正(PFC)包括消除被注入到交流線上的不需要的諧波噪聲。在啟動過程中，

電流可以對VDD電容進行充電。開啟和關閉閥值LZC8610的大約分別是19.8和8V。11v滯后電壓是在啟動過程中，

防止關閉電壓下降。準諧振模式(QRM)在時間(噸)的外部功率MOSFET中，整流的輸入電壓在整個過程中被應用。

初級電感器(Lm)和主電流從0到峰值(IPK)線性增加。當外部功率MOSFET關閉時，在電感器中儲存的能量會影響二次效應

側二極管是開啟的，電感的電流從峰值開始線性下降值為零。當電流減少到零時，電感器和所有的寄生電容使功率MOSFET漏源電壓降低，

這是下降的也反映在輔助繞組上。在FB pin上的零電流檢測器生成開啟當FB電壓低于0.5伏并確保MOSFET轉動時，外部MOSFET的信號

在一個山谷電壓。結果是，幾乎沒有主開關的損失，也沒有二級二極管reverse-recover損失。它保證了高效率和低EMI噪音。

主動功率因數校正(APFC)LZC8610是用準共振和常量來設計的，以達到高功率因數在正常操作。LZC8610的時間與輸入AC電壓VPSin t和負載不同

條件和它的值是常數因為有很大的環路補償電容CMP銷。

LZC8610操作具有可變的切換頻率。頻率隨著輸入的變化而變化瞬時線電壓。要限制頻率，并獲得良好的EMI性能
