CYT3000B是高功率因數線性恒流高壓LED驅動芯片，應用于LED照明領域。該芯片通過獨特的恒流控制專利技術，實現恒流精度小于±5%，輸出電流可由外接電阻Rt調節，芯片具有高功率因數和低諧波失真。

CYT3000B具有輸出電流隨溫度自動調節的功能。當溫度過高系統將降低輸出電流，以達到降低溫度的效果，溫度保護點可以通過引腳RTH端的外置電阻進行設置。

CYT3000B具有輸入功率自動調節的功能，當輸入電壓過高時，將降低輸出電流，電流降低的幅度通過外置電阻RD設置，以此保證輸入功率不隨輸入電壓變化。

系統結構簡單，具有各種保護功能，無需變壓器和高壓電解電容，該高壓LED驅動芯片只需極少的外圍元器件,并且可以實現全部SMT加工，可實現全自動化作業。

3000B線性恒功率IC ，成本低廉，外圍線路簡單，與市場上現有的恒流管方案相比，穩流效果更加出色，并可兼顧效率和PF值，詳細情況如下：

1、 外圍電路簡單，不需要電解電容；

2、 體積小，不遮光，完全可以將器件放置在鋁基板上而不遮光；

3、 設計的驅動PF值可達0.98-0.99；

4、 可實現過CE、過安規電路；

5、 具有NTC功能，當溫度超過75度時自動開啟NTC，所以基板溫度不會超過65度，更好的保護LED；

6、 低諧波（THD<20%）；

7、 無EMI干擾；

8、 可以很容易的實現調光；

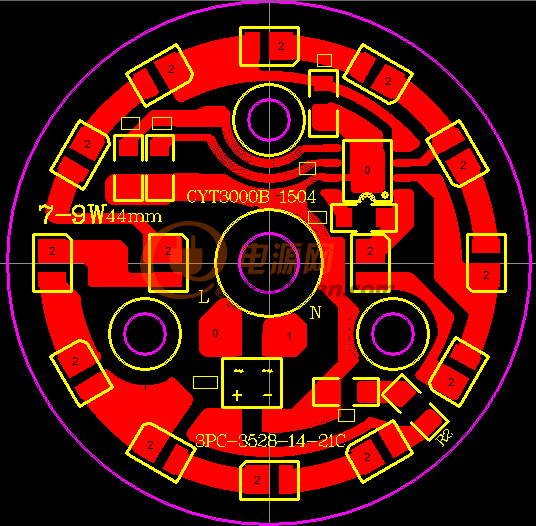

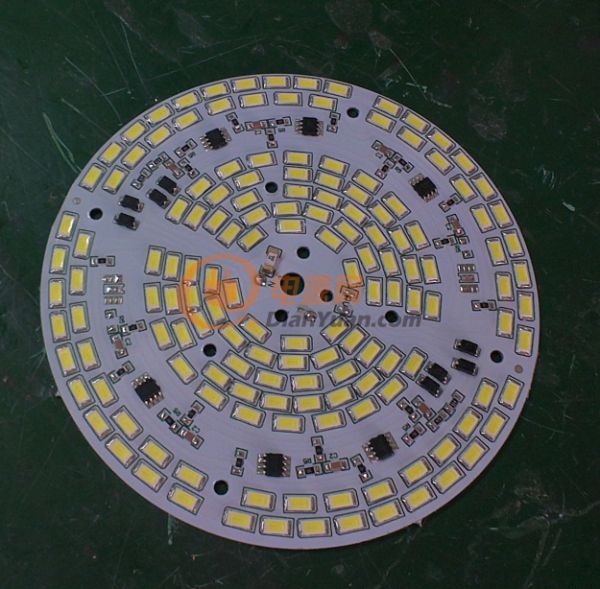

我司可以為你提供質優價廉的3000B線性IC芯片，并提供全方位技術支持跟進，各種已經批量生產的PCB圖檔，應用參數。

特性

無需變壓器和電解電容

集成高壓?jiǎn)?dòng)供電

輸出電流可調，最大達80mA

片間電流偏差＜±5%

效率：＞90%

功率因數＞0.95

THD: ＜20%

具有溫度自動調節功能

具有功率自動調節功能

芯片應用系統無EMI問題

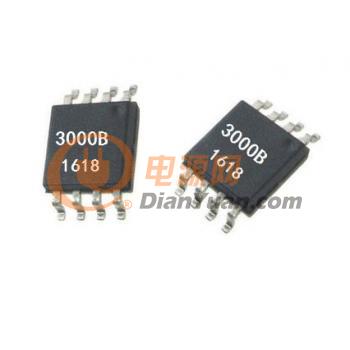

封裝形式ESOP8

應用

T5/T8系列LED日光燈管

LED球泡燈

LED筒燈

LED吸頂燈

LED投光燈

LED工礦燈

LED路燈等

引腳圖

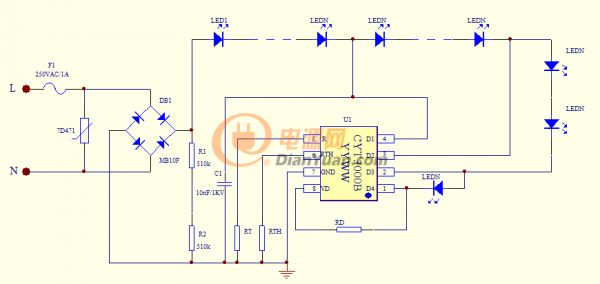

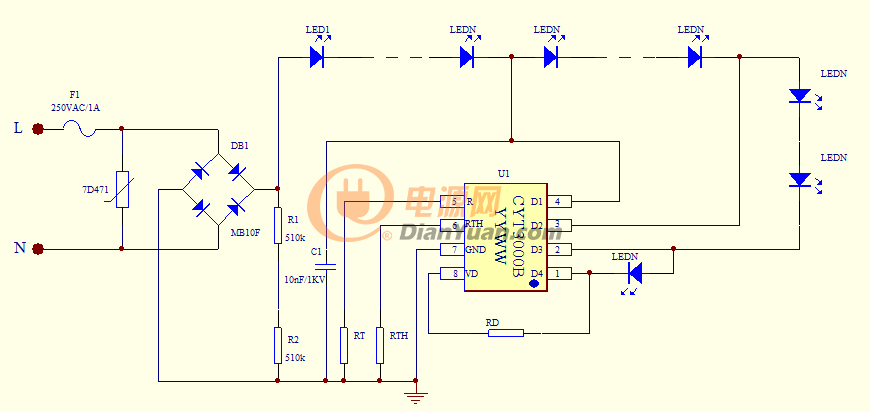

典型示意電路圖
