24V 2A無頻閃線性調光 內置MOS降壓恒流 LED臺燈驅動IC(FP7103)

【芯片信息】

FP7103，降壓恒流，內置MOS

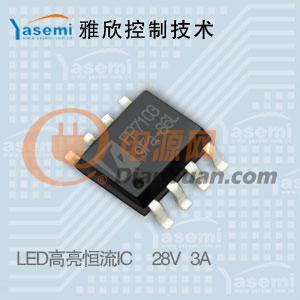

【芯片外觀】

【芯片參數】

【芯片描述】

FP7103是一款LED恒流控制芯片，工作電壓范圍從3.6V到28V，占空比從0-100%，目前主要應用于安防大功率紅外LED驅動（多燈，陣列式二代，三代),轉換效率高達90%。 采用專業的恒流控制方案，使LED電流精度控制在±2%。 可以驅動1W到5W的LED陣列，目前廣泛應用于MR16, GU10 LED 3X1W,1x3W,1X5W. 多組紅外LED串并聯恒流驅動, 其他大功率LED恒流驅動. 具有多重LED 保護功能包括LED 內置過電流, 過溫度保護功能,軟啟動功能(SS).在系統故障出現的時候, 電源系統進入保護狀態,直到故障解除,系統又重新進入正常工作模式。 采用SOP-8L封裝，底部帶有散熱片。

【芯片特點】

■工作電壓：3.6~28V

■最大輸出電流：3A

■低電流消耗：4mA

■逐周期電流控制

■設置軟啟動

■過流保護

■封裝：SOP-8L

【應用范圍】

LED臺燈、LED頭燈、LED手電筒、LED舞臺燈、LED小夜燈、LED射燈、LED地?cái)偀舻取?

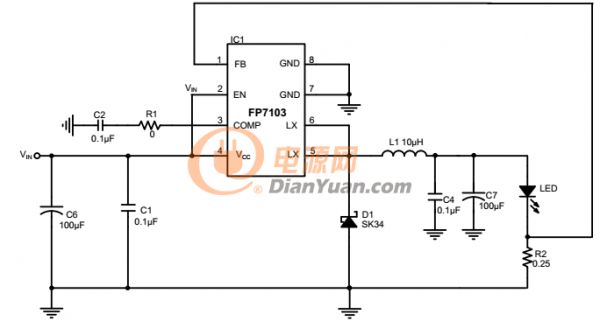

【典型應用】
