之前寫過一個貼子，8年的電源設計經驗，寫的一部分東西。
這幾年做了幾個大電源，開個帖子聊聊從小電源電路到大電源電路的升級。
【我是工程師第四季】從小電源設計到大電源設計的漫漫長路
全部回復(9)
正序查看
倒序查看
從這個帖子里面借用1張圖來做對比：http://www.e-ticket.cn/bbs/1533136.html。
150W設計和15kW設計相關的差異。
1
回復
@417zhouge

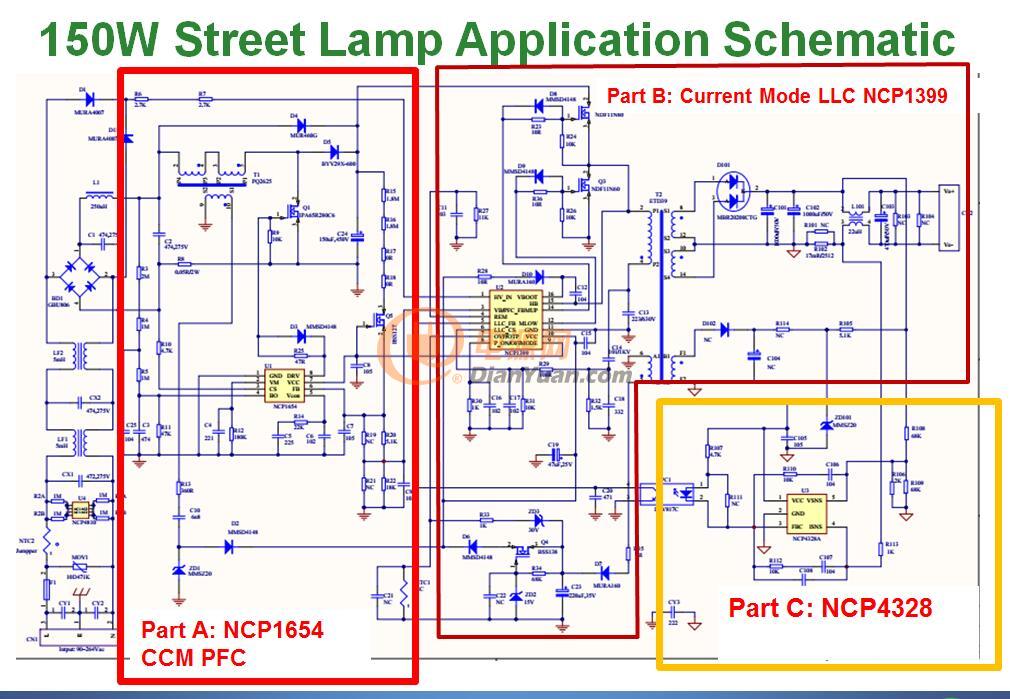

從這個帖子里面借用1張圖來做對比：http://www.e-ticket.cn/bbs/1533136.html。150W設計和15kW設計相關的差異。 [圖片]
1、輸入保險絲改成了熔斷器，
保險絲有分快熔，慢熔等，由I2T、功率、雷擊等需求來考慮保險絲的型號；
熔斷器也是類似，不過熔斷器的規格改為了ar,gr,am,gl,gs,gg等系列的規格，當然也有對應的標準。
2、共模電感、X電容、Y電容
名稱沒變化，對應的規格、電壓范圍、材料會相對小電源的更新為更大容量、更好的材質等等。
3、壓敏電阻
對應不同客戶要求，網側電壓會有大幅度變化，一般14D471之類的就不怎么合適了，需要更新為輸入電抗器、電容與壓敏電阻（TVS管等）的組合來解決雷擊問題，或者的電網電壓變化問題。
4、熱敏電阻
熱敏電阻為了防止浪涌，大電源也有沖擊電流的要求，一般放功率電阻和繼電器組合，功率更大的放功率電阻和接觸器組合。
5、直流系統的防反接和預充電
直流系統可以采用晶閘管與電阻的并聯，處理預充電問題和防反接的保護。
6、輸入整流橋
橋堆還是當年的橋堆，封裝變化了，隨著功率的增加，橋堆需要預計散熱，根據散熱仿真選擇合適的封裝。
2
回復
7、PFC電感，基本改為三相維也納PFC，要求不高的話，在整流橋堆前用大功率的三相電抗器。
8、直流系統的話一般輸入放入一個空心電感，防浪涌和過電壓。
9、功率變大跟著輸入電壓也會跟著升高，如PFC到800V，這個時候就可能會采用三電平或者多電平的轉換技術了。
10、隔離的情況基本是全橋電路，經典的硬開關全橋、移相全橋、或者全橋LLC等其他LLC電路拓?fù)洹?
11、大功率的控制芯片一般都比較經典，多年升級換代，都不用換主控IC，在IC的外圍電路上做文章。
12、IC外圍電路分的比較多、電壓基準、比較電路、滯回電路、電壓電流轉換電路、信號隔離電路等等，這個時候?qū)A(chǔ)功夫就比較考驗了，比如運放的應用，三極管的應用，二極管的應用等。
0
回復
@417zhouge
7、PFC電感，基本改為三相維也納PFC，要求不高的話，在整流橋堆前用大功率的三相電抗器。8、直流系統的話一般輸入放入一個空心電感，防浪涌和過電壓。9、功率變大跟著輸入電壓也會跟著升高，如PFC到800V，這個時候就可能會采用三電平或者多電平的轉換技術了。10、隔離的情況基本是全橋電路，經典的硬開關全橋、移相全橋、或者全橋LLC等其他LLC電路拓?fù)洹?1、大功率的控制芯片一般都比較經典，多年升級換代，都不用換主控IC，在IC的外圍電路上做文章。12、IC外圍電路分的比較多、電壓基準、比較電路、滯回電路、電壓電流轉換電路、信號隔離電路等等，這個時候?qū)A(chǔ)功夫就比較考驗了，比如運放的應用，三極管的應用，二極管的應用等。
