可以

有沒有什么影響呢?對元?dú)饧囊笥袥]有什么要求?

什么對什么有影響?逐流電路對整個電子整流器的參數?元件要求的看具體的燈管吧?

不是,我用此方式的做小批量試樣有百分之五的比例的整流二極管擊穿,不知和這個有沒有關系

你用幾W,圖不全,不能詳細分析

26w的,和普通逐流是一樣的,就是把隔直電容換了個位子,換位子是在排版的時候方便就搞成了這樣,各種試驗都通過,高溫280V80度,低溫零下15度都通過

幫你頂了.如果是整流掛了,那是不是母線的PCB銅線、FUSE等都已經炸了?

是這樣的

個人愚見,可能是磁芯的一致性不好.啟動瞬間的磁芯飽和 電流失控致三極管同時擊穿.可試試減少工作磁通密度,即放大余量.

另外問一下,您這樣品在280V80度做過開關實驗么?

280V80度有做開關試驗的,2小時開12秒關,小批量式樣只燒二極管,三極管一只都未燒壞

對整流管后面的濾波電容串聯充電并聯放電,這種電路沒多大意思,不知道為什么還有不少人在做.

1353561215222576.sch 郭兄看看此線路是不是要好一點

線路是很多都可選的,可是我是由于畫線板的空間限制和走線的方便,才用此方式的,調試都沒問題,小批量試樣就出現此問題的,我用逐流電路做65W一下可能也批量生產了2-300萬都很穩定的,沒想把電容換個位置就出現了炸二極管的現象,一直不得其解,繼續老化又沒此現象了

老兄,請問你這個電路的CF有多大啊?我也用這個電路,CF 1.9 哦,有什么方法降低點?

此電路最大的缺點是燈波峰比大,管電流小,燈絲電流大,燈管易黑頭,不是很好的線路,適用于要求不高的線路上

這種線路是經典線路,你能有更好的線路嗎?能讓大家看看,也能成為經典線路嗎?

我也磁到在老化時燒整流二極管的現象,同時還伴有三極管環的情況.
烘箱測試幾個根本看不出來.
后來我發現整流后的電壓波形效果太差,是整流后的無極性電容容量太小所致.
最后我加大為104/400V就沒問題了.

我公司這款產品之前也出貨了幾十K了的,不過以前沒有發現問題.這次剛好是功率高了兩瓦左右,所以問題出來了.

不會這么敏感的吧,肯定還有其他問題
能貼線路看看嗎?

看看這個波形就知道了,

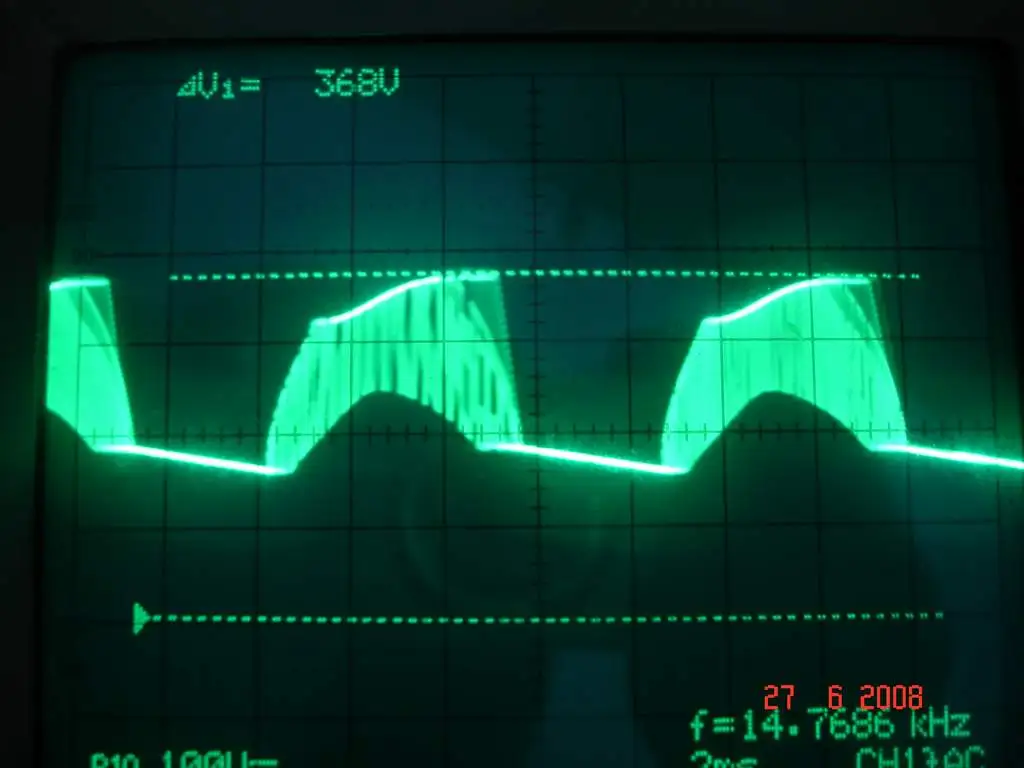

第一個是沒有加104的電容500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/147001216713125.jpg');}" onmousewheel="return imgzoom(this);">

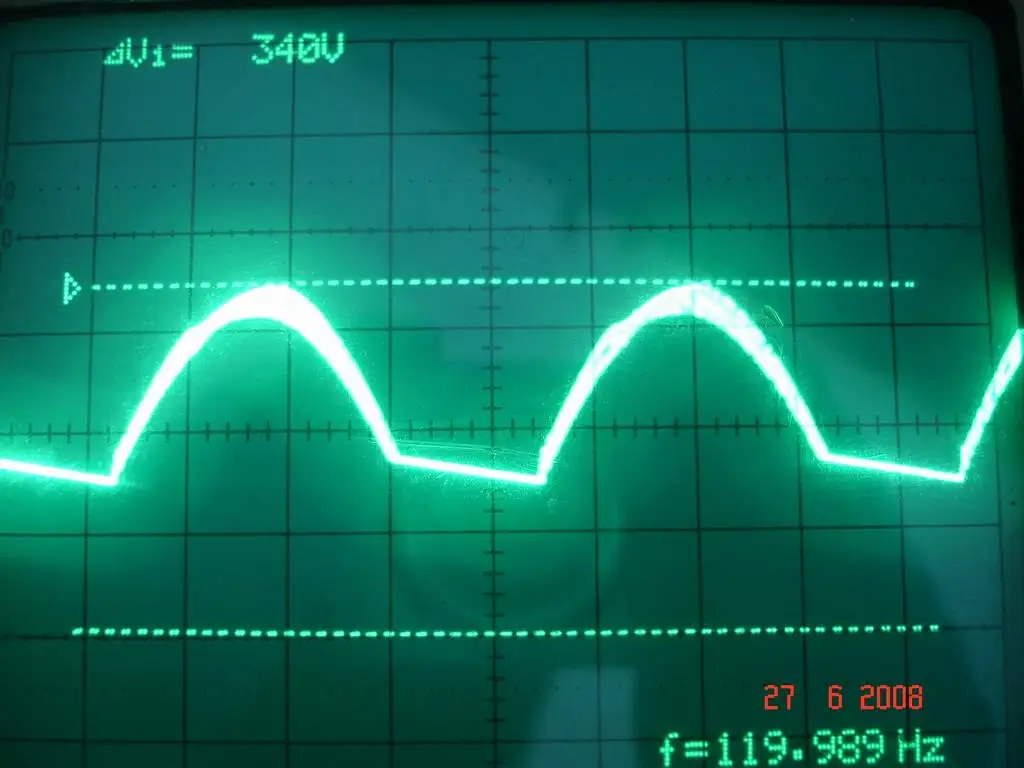

這個有加104電容500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/147001216713198.jpg');}" onmousewheel="return imgzoom(this);">

至于原理圖中逐流部分跟樓主的一樣

你的示波器很好啊,什么型號的?

這個線路沒辦法使cf達標,只能換個電路.

樓上的情況我也碰到過.是電容的原因.

老兄:你的示波器是什么型號的?我看很好用哦.能告訴我嗎
?

這是臺灣固緯的,才50MHz,作為模擬示波器還不錯.這臺已經很舊了,用了七八年了,
不過我們現在要增加一臺數字示波器了,還要配電流探頭及差分探頭.

通知這種波形我們也就知道了為什么PPFC的電路,三極管溫度那么高.
因?yàn)橹绷髂妇€電壓紋波太大了,

你的D10和D11改為4007就不會炸了,用FR107是會有炸的

在是整流管并聯兩個電容可以防炸也可以提高功率因數

如果PCB的銅皮有炸飛的現象,那基本上可以認定是爬電距離有問題.
