MC34063升壓效率低,求救

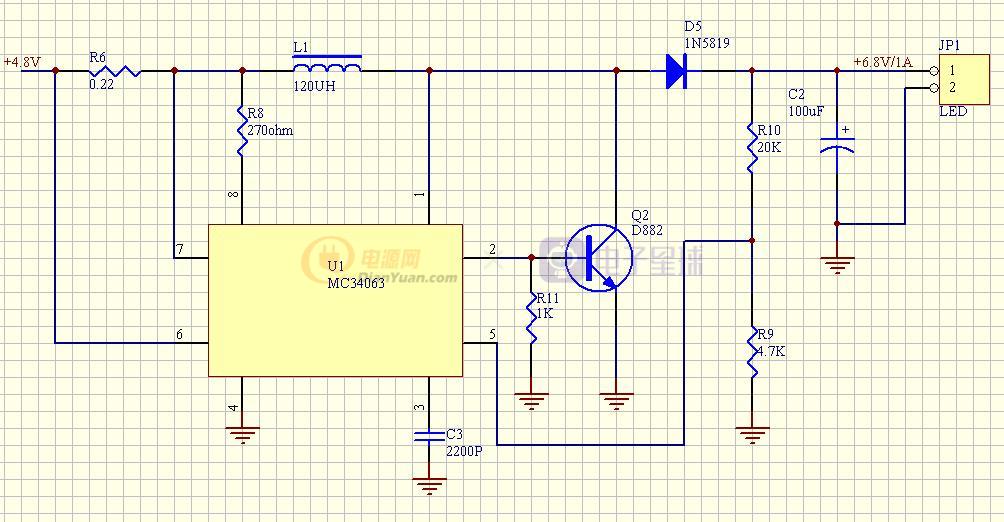

各位大蝦,最近在做一個升壓的電路,用4.8V的電池組升壓到6.8V驅動LED工作,但是做出來后效率只有65%不知什么原因,看它的規格書上寫升壓可以到90%以上的效率,幾次調換電感值也無效,電感由工字型現改為磁環電感,磁環外徑:13mm,內:8.0mm,高:6.5mm,線徑:0.5mm;電路圖如附件,謝謝,!

全部回復(6)

只看樓主

正序查看

倒序查看

liuxianbo

LV.4

2008-07-01 17:57

34063的是線性降壓的本身就是靠消耗功率來達到要求的

回復

wjh0023

LV.2

2008-07-01 20:31

@liuxianbo

34063的是線性降壓的本身就是靠消耗功率來達到要求的

但是我是用作升壓,規格書上有說可以到95以上的,

回復

周挺巧

LV.7

2008-07-02 08:31

4．8V輸入65%可以啦
如要提高效率可場效應管

回復

wjh0023

LV.2

2008-07-02 09:13

@周挺巧

4．8V輸入65%可以啦如要提高效率可場效應管

現在的三極管是在發熱耗能,但試過場效應管,因?yàn)槭请姵毓╇?四節1.2V的NI-CD)電壓達不到FET的啟動電壓,FET沒有處在飽和狀態,發熱更嚴重.找到了手頭上的一個NDS8936 SO-8封裝的場效應管,可以使用,效率可提高4%,但價格太貴了,要差不多兩塊錢,成本壓力太大了,哈,,

回復

pangjihao

LV.10

2008-07-02 09:28

@wjh0023

現在的三極管是在發熱耗能,但試過場效應管,因?yàn)槭请姵毓╇?四節1.2V的NI-CD)電壓達不到FET的啟動電壓,FET沒有處在飽和狀態,發熱更嚴重.找到了手頭上的一個NDS8936SO-8封裝的場效應管,可以使用,效率可提高4%,但價格太貴了,要差不多兩塊錢,成本壓力太大了,哈,,

用MOS管,1腳和8腳改接6.8V試試看.

回復
