1、方案名稱：無頻閃PWM調光IC+模擬調光芯片+共陽極/大功率8A/降壓恒流/調光深度0-100%智能照明、 景觀燈亮化照明、舞臺燈 、洗墻燈、導軌燈、LED 生鮮燈，植物生長燈，汽車長條燈方案

2、品牌：深圳市華泰明源電子有限公司

3、產品特點：

工作電壓范圍 2.5V~24V

輸出功率：40V，2A

固定工作頻率 300kHzSS

軟起動時間可調

支持升降壓應用

支持線性調光和 PWM 調光

OVP 開路保護，過壓保護點可調

OTP 過溫保護功能，過溫保護后電流線性下降

4、應用領域：

強光手電筒、警示燈、LCD 背光驅動及洗墻燈、景觀燈亮化照明

MR16 LED 燈、舞臺燈 、射燈 、建筑照明，LED燈條調光應用、LED臺燈調光應用、 LED車燈、低壓球泡燈、低壓投光燈

5、布板說明：

大電流路徑走線要粗，鋪銅走線最佳。開關切換連接點 L1、Q2 的 Drain 與 D1，走線要短與粗，鋪銅走線最佳。輸入電容 C8 靠近 HVDD 與 GND Pin，達到穩壓與濾波功效。取樣電阻 Rs 靠近 FB 與 GND Pin。FB Pin 遠離開關切換點 L1、Q2 的 Drain 與 D1，避免受到干擾。輸入電容 C1/C2 的地、輸出電容 C12/C13 與 Q2 的地，鋪銅走線，上下層地多打洞連接。 輸出電容 C12/C13 的地一定要靠近 Q2 的地，可以降低開關切換突波，降低輸出高頻噪聲。板子多余空間建議鋪地。

6、DMEO 板參數：

輸入電壓： 10V-30V；

輸出電壓： 40V，1A；

 OVP 保護點：46V；

效率： 12V 94.1% 24V 96.6%

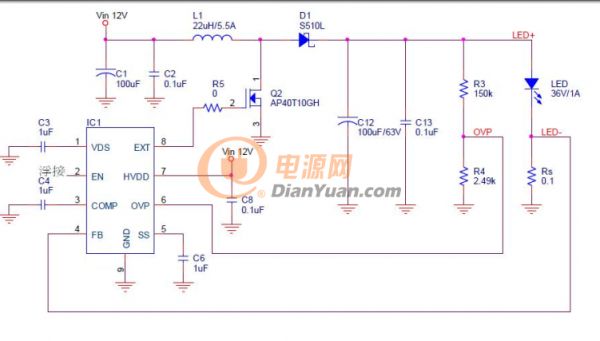

6、TY4055電路圖：
