一概述：

     TY2031 是一種輸出電流可調的、低 壓差的 LED 恒流驅動器，僅需一個外接電 阻和一個 NMOS 管就可以構成一個完整的 LED 恒流驅動電路，調節該外接電阻就 可以調節輸出電流，輸出電流可調范圍為 10mA 到 3000mA。

     TY2031內置過熱保護功能，可有效 保護芯片，避免溫度超過 120oC 時因過熱而造成損壞。

     TY2031具有欠壓保護功能。

     TY2031自帶軟啟動功能，該功能可 以防止芯片在上電瞬間出現 LED 亮度的閃爍。

     TY2031采用 SOT-89-5 的封裝形式。

二特點：

電源電壓：2.7V~5.2V；

輸出電流：10mA 到 3000mA；

輸出電流精度：優于±6%；

過熱保護閾值：120oC；

欠壓保護：2.5V；

電源電壓可擴展至 400V 以上；

軟啟動；

三工作原理圖：

     TY2031是一種低靜態電流、低壓差的 LED 線性降壓恒流驅動器。通過采樣輸 出電流作為負反饋來形成整個工作環路的 穩定工作。

     TY2031采用 5.0V 工藝制作，正常工 作電壓為 3.0V 到 5.2V，當電源電壓高過 5.2V 時通過內部的鉗位電路使芯片工作電壓鉗位在 5.4V 左右即可滿足高壓大電 流恒流 LED 驅動。

     TY2031內置過熱保護功能，當環境 溫度過高，芯片會進入過熱保護狀態，可有效保護芯片，從而避免結溫超過 120oC 時因過熱而造成損壞。        TY2031具有欠壓保護功能。欠壓保 護功能可以使芯片避免因電源電壓過低時的輸出電流異常，以及功率管在驅動電壓 過低時導通電阻增大引起的發熱。

     TY2031自帶軟啟動功能，該功能可 以防止芯片在上電瞬間出現 LED 亮度的閃爍。 輸出電流設定TY2031采樣電壓 VCS 的典型值為 50mV，LED 電流由下式確定：

     I=Vcs/Rcs;

四應用領域：

線性 LED 照明驅動； LED 手電筒、LED 臺燈、LED 礦燈、 LED 指示燈等。

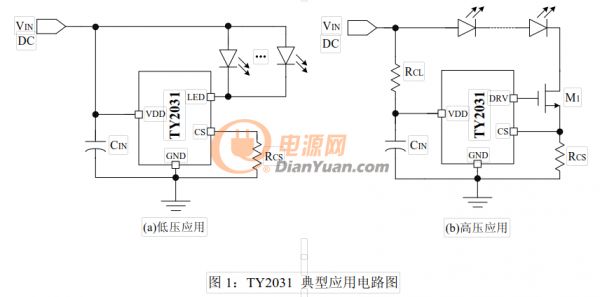

五原理圖：
