一：方案名稱：非隔離降壓 LED 紅外無極調光調光芯片-S5416/S54177

二：方案品牌：芯飛凌-SDS（自主研發）

三：方案功能及特點

      1. 專利的通訊協議與調光方式

      2. 內置高壓啟動，無需啟動電阻

      3. 內置高壓功率管

      4. 高效的臨界工作模式

      5. ±5%的輸出恒流精度

      6. 內置輸入線電壓補償，寬輸入電壓

      7. 內置逐周期的電流限制及前沿消隱

      8. LED 開/短路保護

      9. 過溫保護

四：方案描述

      S541X是一款專用于無極調光照明的恒流開關芯片。 適合于高恒流精度要求的非隔離降壓型LED恒流驅動電源。外置電流控制接口，可輕松實現亮度調節。

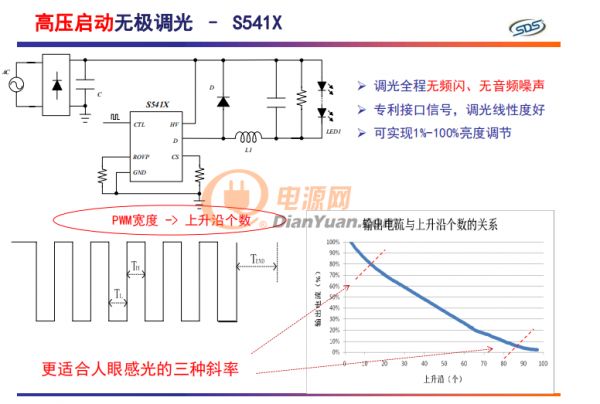

      S541X采用芯飛凌專利的通訊協議與調光方式， 可實現1%-100%范圍的電流調節，全范圍內調節變壓器無噪聲、無相閃。

      S541X采用臨界準諧振工作模式實現系統的高效率。無續流二極管的反向恢復問題，無需任何補償電路；內置線電壓補償，無需增加電流補償電路便可滿足±5%的電流精度。

      S541X內置500V耐壓功率管和高壓啟動JFET，能有效降低系統的成本。

      S541X集成了多種保護功能： 欠壓鎖定， 前沿消隱,LED開路保護， LED短路保護，過溫降電流等，大大增加了系統的穩定性。

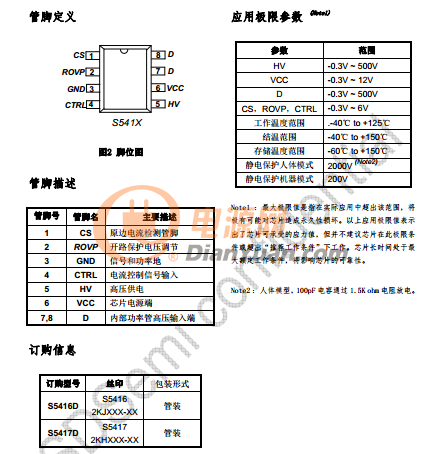

五：芯片封裝：S541X提供DIP-8封裝。

六：應用范圍：1.LED 面板燈、 吸頂燈

                     2. LED 無極調光

                     3. 其它 LED 照明

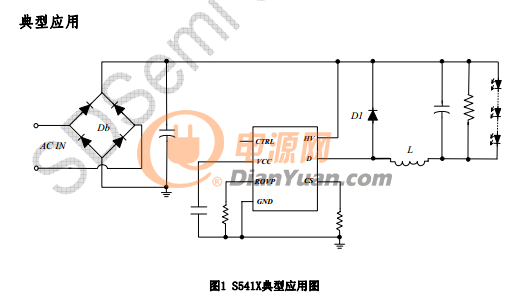

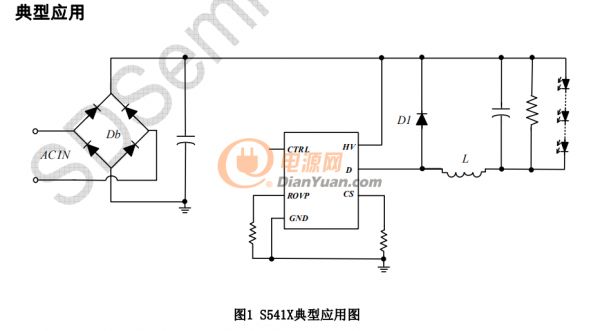

七：典型應用：

八：聯系方式：

QQ：:3400462929       電話：18126115420       李生

有原廠工程技術支持，可以提供方案資料和送樣測試，歡迎咨詢。
