1、方案名稱:H5112 5-100V低成本DMX512景觀照明恒流方案共陽極PWM調光無頻閃 替換LM3414 LM3414HV LM3404 LM3404HV NCL30160 NCL30161 SM32108E MBI6662GD 模擬調光線性調光0-10V調光,洗墻燈,戶外照明,景觀點光源,導軌燈,智能照明,攝影補光燈,點陣屏
2、品牌:深圳市惠新晨電子有限公司【HXC】
3、產品特點:
概述:
H5112是一款專業用于中高端景觀亮化LED照明調光市場的降壓恒流驅動器,支持PWM調光、RGBW調光、支持線性調光、支持模擬調光、PWM調光、調光無頻閃,支持輸出多路共陽
H5112是一款平均電流檢測模式,外圍電路極為簡單、多功能型、平均電流檢測降壓恒流驅動器,寬電壓5-100V范圍的非隔離式大功率恒流LED驅動器
H5112平均電流模式控制,輸出電流精度在±3 %;高線性調整率及高負載調整率,輸出可以兼容比較寬的燈珠串?dāng)?shù),輸出電流對輸入輸出電壓以及電感不敏感;芯片內部集成了環路補償,外圍電路更加簡潔可靠
H5112外圍元器件少,有效減小PCB體積,高調光精度,完美調光曲線,調光過程中無任何抖動現象
H5112支持多路輸出,支持多路輸出,抗干擾能力超級強,有效解決多路輸出芯片之間的互相干擾的問題,高同步性,一致性非常好,無噪音,易過EMC, 高恒流精度,高線性調整率,高負載調整率,調光頻率支持1KHZ-幾十KHZ不等,實現真正的調光無頻閃
H5112特點:
SOP-8封裝
輸入5-100V
超高恒流精度3%效率可達95%內置5V穩壓管
調光頻率可調H5119外掛MOS,輸出電流高達5A,
H5112 內置MOS管的H5112支持1.3A輸出
H5118 內置MOS管支持3A輸出最大工作頻率1MHz
易過EMC支持PWM/模擬/分段調光,PWM調光,RGB調光,高低亮
智能過溫保護,高溫降電流,有效保護LED燈珠,延長壽命
典型應用:12-24-48V輸入,輸出40V2A PWM調光無頻閃
應用領域;景觀燈、洗墻燈、舞臺燈、射燈、三防燈、軌道燈,景觀LED點光源,景觀亮化洗墻燈,導軌燈建筑照明、魚缸觀賞照明、景觀亮化照明、景觀戶外亮化照明、LED車燈照明、LED投光燈,LED廣告燈、展示燈、展柜燈、戶外燈條,景觀照明,點光源,點陣屏,護欄管,硬燈條,背光模組,穿孔字,LED低壓球泡燈、低壓投光燈,汽車燈、摩托車燈、電動車燈、夜市燈、地攤燈、植物生長燈,戶外洗墻燈,戶外護欄管,攝影補光燈

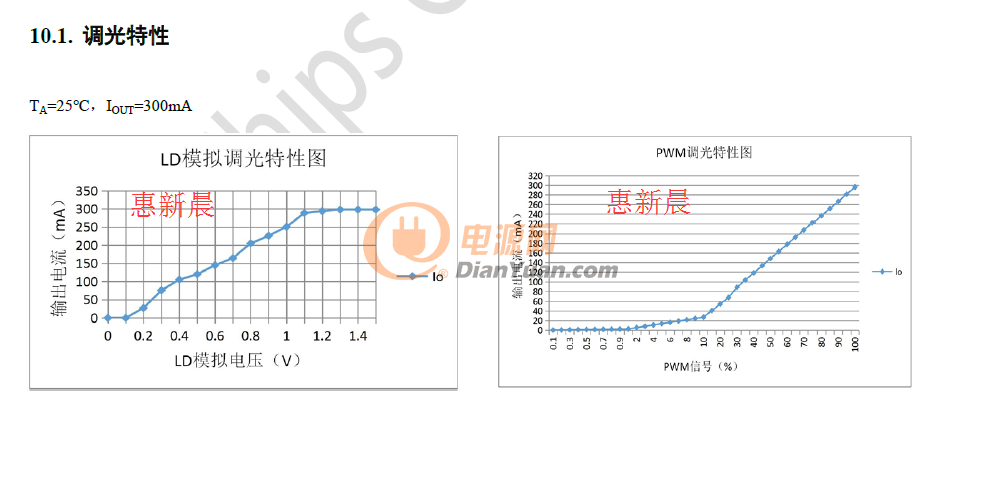

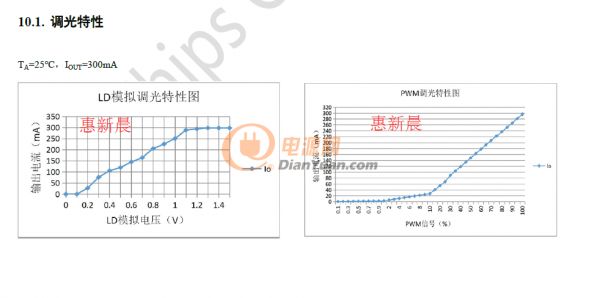

H5112調光無頻閃,輸出支持共陽,調光過程中無任何抖動現象,抗干擾能力強,調光無噪音,支持PWM調光、模擬調光、RGBW調光、0-10V調光、線性調光,調光深度0-100%,支持高輝調光
PCB 設計注意事項
一個好的 PCB 設計能夠最大程度地提高系統的穩定性、終端產品的量產良率。為了提高 H5119 系統 PCB 的設計水準,請盡可能遵循以下布局布線規則:
芯片 D 端或 MOSFET Drain 端與續流二極管、功率電感的布線覆銅盡可能長度短、線寬 大;
芯片 D 端或 MOSFET Source 端與 CS 檢流電阻的布線覆銅,CS 檢流電阻與輸入電容 GND 的布線覆銅,都應盡可能長度短、線寬大;
芯片的 VDD 電容靠近芯片布局,且 VDD 電容的 GND 端與 CS 檢流電阻 GND 端保持單點 連接;
系統的輸入電容盡可能靠近 H5119 系統布局,保證輸入電容達到最好的濾波效果;
當 H5112 系統工作在多路并聯工作時,多路系統與 LEDs 模組連接推薦共陽布線
4、H5112電路圖:
5、H5112樣板實物圖:
6、H5112 BOM清單:
