l6599控制半橋諧振

有大神能幫我解答一下為什么我的6599芯片通電空載是正常的，但是只要我把信號線接到mosfet管上面輸出波形就變形了，頻率，占空比都不對，求解？原來的波形是70khz,接上主電路主電路未通電的時候頻率變?yōu)?59khz切占空比極小。
全部回復(8)
正序查看
倒序查看
Davidok
LV.4
2
2018-06-14 07:38
sf
0
回復
RySz
LV.1
3
2018-06-14 08:14

是不是你的參數不對，Lm Lr Cr是多少

0
回復
lin鍇
LV.1
4
2018-06-14 09:40
@RySz
是不是你的參數不對，LmLrCr是多少

電感78.7uh

變壓器勵磁電感527uh

變壓器漏感12.20uh

匝數比42：13:13

第一副級線圈電感 48.7uh

第二副級線圈電感 62uh

輸入電壓：直流150v~250v

輸出電壓：直流30v

0
回復
lin鍇
LV.1
5
2018-06-14 09:41
@RySz
是不是你的參數不對，LmLrCr是多少
Cr是22nf
0
回復
RySz
LV.1
6
2018-06-14 10:09
@lin鍇
Cr是22nf

變壓器漏感12.20uh？

0
回復
lin鍇
LV.1
7
2018-06-14 15:30
@RySz
變壓器漏感12.20uh？

是的。

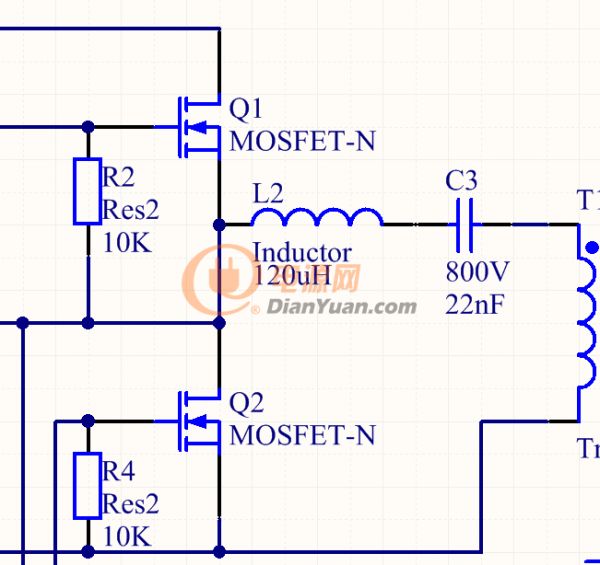

早上是我重新計算了一次主電路的參數，發現之前變壓器的匝數算錯了，變壓器也重新繞了一個，主電路的電路圖

輸入電壓：直流150v~250v

輸出電壓：直流30v

輸出電流：1a

電感120uh

變壓器勵磁電感840uh

變壓器漏感28.4uh

匝數比28:7:7

第一副級線圈電感 54.3uh

第二副級線圈電感 55.3uh

0
回復
2018-06-15 08:44
@lin鍇
是的。早上是我重新計算了一次主電路的參數，發現之前變壓器的匝數算錯了，變壓器也重新繞了一個，主電路的電路圖[圖片]輸入電壓：直流150v~250v輸出電壓：直流30v輸出電流：1a電感120uh變壓器勵磁電感840uh變壓器漏感28.4uh匝數比28:7:7第一副級線圈電感 54.3uh第二副級線圈電感 55.3uh
諧振腔沒什么問題，建議控制部分電路圖也貼出來，利于分析。
0
回復
lin鍇
LV.1
9
2018-06-15 10:04
@154600
諧振腔沒什么問題，建議控制部分電路圖也貼出來，利于分析。

控制電路圖我是參考這個電路圖的。

其中C delay=0.5uf，R delay=2M，Cf=220pf，C boost=0.1uf，Css=1uf ,Rss=6.5k,Rfmin=22k,Rfmax=4.5k;

4pin和5pin 我是直接短接的。
