在日常使用和維護和清洗的時候，測試
手指能觸碰的部件都必須有雙重絕緣或
加強絕緣保護。
因此，需要主電路板上的輸出電壓滿足
安全隔離變壓的要求，這其中的變壓器
需要滿足安全隔離變壓器要求。
根據 CTL 決議 PDSH 1069a，主副繞
組間的透明套管不能與不同繞組直接接
觸，因此該結構不滿足標準要求。

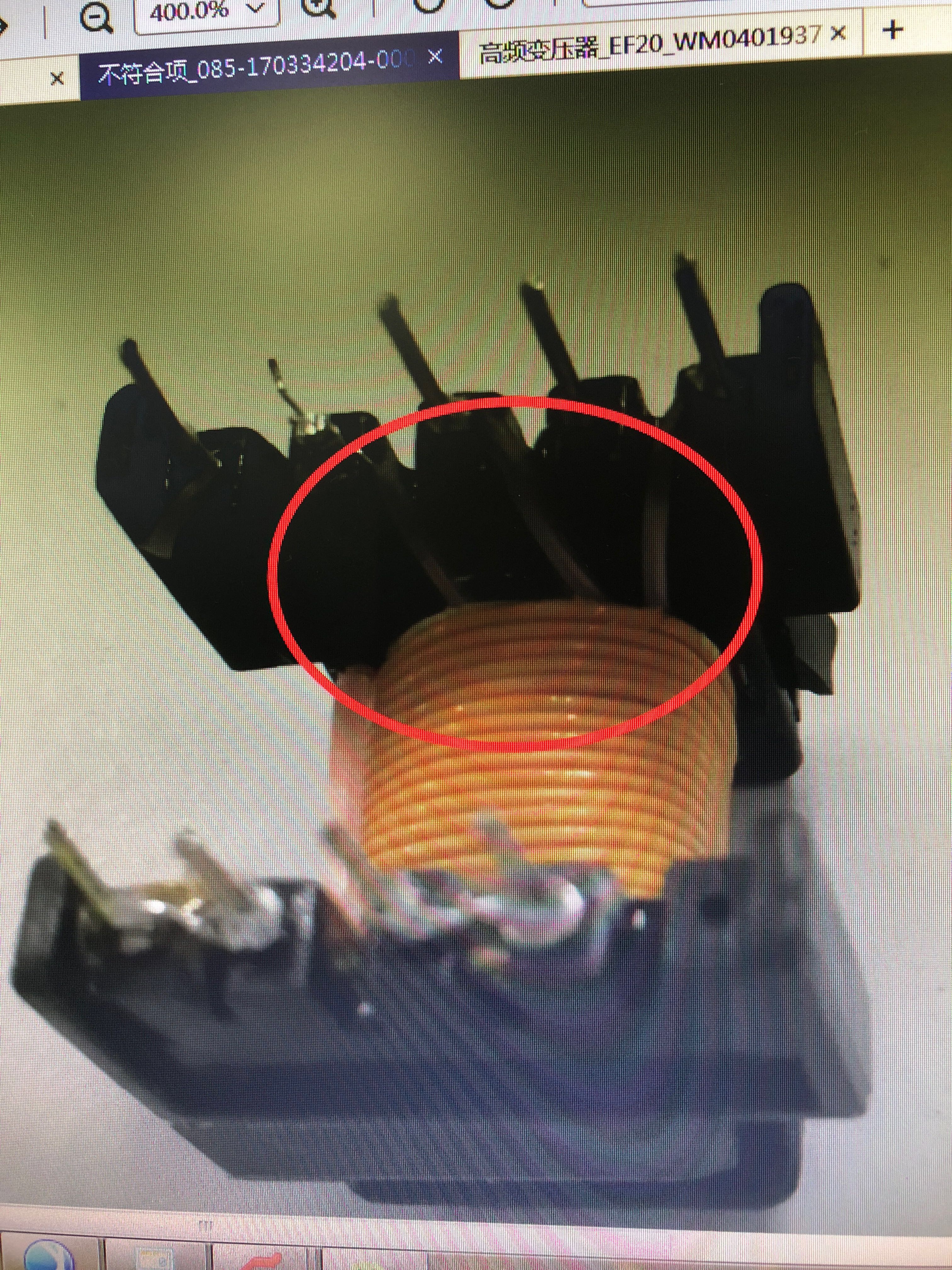

怎么理解變壓器主副繞組不能與不同繞組直接接觸??？見證正文這個變壓器被判別不合格。家電產品
全部回復(3)
正序查看
倒序查看
變壓器主副繞組通常有幾種方式加強絕緣
1). 主副同時使用漆包線: Bobbin 可繞面積須有上下3.2mm擋牆, 主副繞組間必須有三層膠帶(單層為 0.025所以三層 = 0.075mm), Pin出線部分以延面距離要5mm, 所以必須於出線家鐵氟龍?zhí)坠苓M入三
層膠帶2mm以上, 如果不使用鐵氟同套管, 則擋牆需6.4mm.................
2). 主線用漆包線, 副線用三層絕緣線, 不需檔牆, 主副層只需要一層膠帶(基本絕緣), 出線部分內層漆包線可以不加套管, 因為三層絕緣線已經是加強絕緣, 但副線出現部份因為三層絕緣線引線勾腳時, 絕緣會內縮
所以必須加套管,套管是以內膠帶插入1mm以上一直延伸到Pin腳, 延面距離要大於3mm以上, 相當於加擋牆....
所以從你那圖片看, 漆包線部份加套管與副邊靠近是可以的, 不會過的原因可能是三層絕緣線出線部分未加套管........
0
回復
@juntion
變壓器主副繞組通常有幾種方式加強絕緣1).主副同時使用漆包線:Bobbin可繞面積須有上下3.2mm擋牆,主副繞組間必須有三層膠帶(單層為0.025所以三層=0.075mm),Pin出線部分以延面距離要5mm,所以必須於出線家鐵氟龍?zhí)坠苓M入三 層膠帶2mm以上,如果不使用鐵氟同套管,則擋牆需6.4mm.................2).主線用漆包線,副線用三層絕緣線,不需檔牆,主副層只需要一層膠帶(基本絕緣),出線部分內層漆包線可以不加套管,因為三層絕緣線已經是加強絕緣,但副線出現部份因為三層絕緣線引線勾腳時,絕緣會內縮 所以必須加套管,套管是以內膠帶插入1mm以上一直延伸到Pin腳,延面距離要大於3mm以上,相當於加擋牆....所以從你那圖片看,漆包線部份加套管與副邊靠近是可以的,不會過的原因可能是三層絕緣線出線部分未加套管........
謝謝，漲知識了
