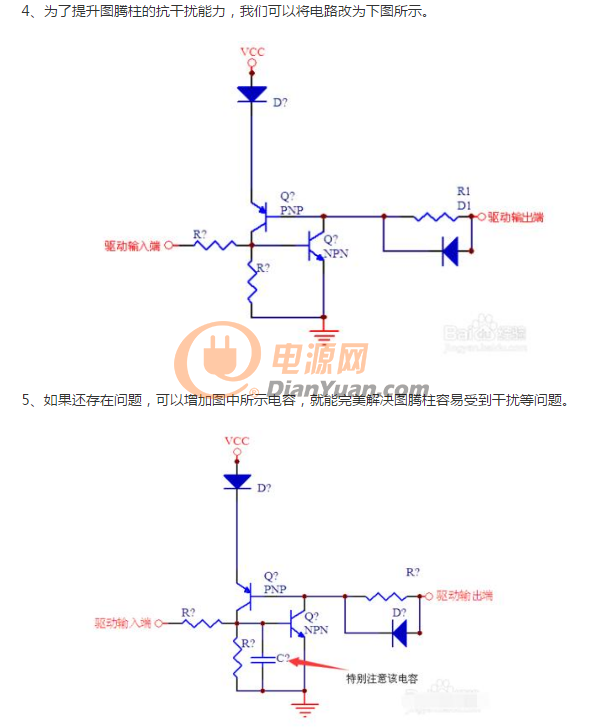

1是經典的圖騰柱電路,4是改進型的抗干擾圖騰柱電路。
對4的工作方式有點理解不了:
當輸入為低電平時,PNP導通(基級電壓低于VCC),NPN基級鉗位0.7V,NPN導通,輸出端為低電平;
當輸入為高電平時,NPN基級鉗位0.7V,NPN導通,PNP基級電壓接地,輸出端還是為低啊;
沒有輸出為高的時候???
占個位置學習學習!
像個雙向可控硅,高低壓都能觸發?
4、5不是圖騰柱,是類似單向可控硅的電路,觸發后一直是低電平。
