隨著生活水平不斷提高，普通大眾對于照明的要求也在不斷提高。傳統的墻壁開關，旋鈕式調光的操作方式讓人感到厭煩，對于照明智能化的要求越來越高。但早期智能調光調色解決方案的成本高，體驗差。讓人對智能照明望而卻步。
BP5926B+BP2876D PWM調光調色系統，采用獨有的專利解決方案，簡單的外圍電路實現細致的色彩體驗。一個智能手機+APP軟件或者一個紅外遙控器就可以讓客戶隨心所欲的調節房間內的色彩。實現簡單極“智”，高貴不“貴”，隨“芯”冷暖。
BP2876D+BP5926B 應用原理圖
BP2876D+BP5926B 方案
簡單電路實現細致智能體驗
專利的PWM調光技術，無噪音，1%~100%調光范圍。調光線性度好，一致性高。
專利的PWM調色技術，節省外圍電路成本，實現小體積的智能控制驅動。
BP5926B在PWM斬波調色，實現細致的電流控制，色容差小。
BP2876D+BP5926B 方案
調光調色原理介紹
BP2876D+BP5926B調光調色原理：
前級BP2876D 通過外部PWM信號控制系統輸出電流大小，實現1%~100%的調光。
后級BP5926B，內置2路互鎖的MOSFET。通過PWM信號實現斬波調色。
BP2876D+BP5926B系統和PWM信號共地。BP5926B獨有的專利驅動技術，實現內置MOSFET和PWM信號的隔離，無需光耦就可以控制浮地?zé)糁?，實現斬波調色，可靠性高，外圍成本低。
二、BP2876D+BP5926B 與傳統方案對比
應用原理圖：
傳統CV+MOS切換的工作方式，雙繞組供電，器件多，走線復雜，EMI性能差；
BP5926B 專利技術實現隔離驅動，單繞組實現PWM調光調色，外圍器件少，走線簡單，EMI性能好。
傳統CV+MOS PWM斬波調色原理圖
BP5926B原理圖
三、BP2876D+BP5926B的調光調色測試
BP2876D+BP5926B PWM調光調色系統有良好的線性調光特性和電流一致性；
PWM調色切換時，電流過沖小，5%的輕載下實現優秀的調色性能，滿足對色容差的要求。

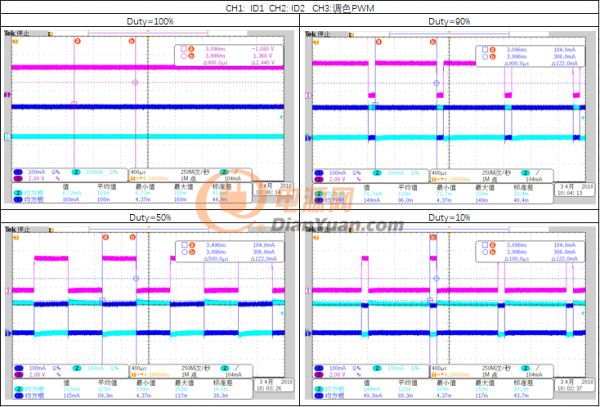

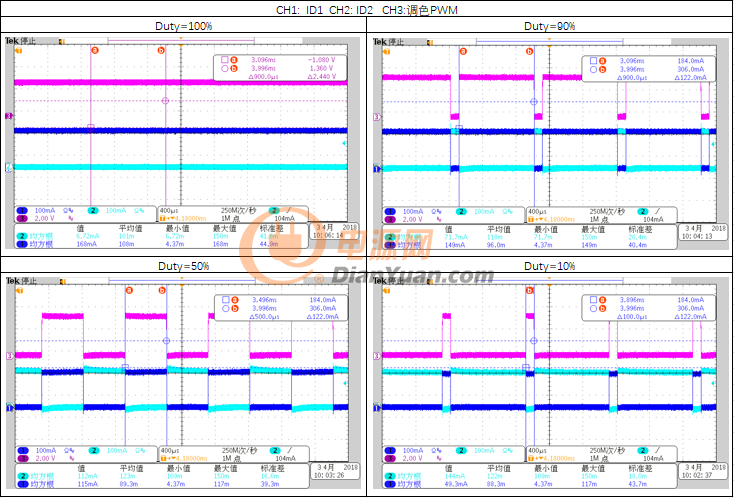

調色時輸出電流波形電流過沖小，
