本人使用TL494及IRF540實現推挽式的升壓電路,參數大致:
VIN:+20V~+28V
VOUT:130V/600V
功率50W
在實驗過程中發現變壓器發出嘯叫聲音,我使用的是E型磁心,同時我試著在磁心間增加氣隙,但是變壓器發出“喀特喀特”的聲音.各位能給一點建議嗎??
謝謝??
TL494推挽式升壓電路,變壓器嘯叫!!
全部回復(36)
正序查看
倒序查看
我附上圖請各位看看,問題出在哪個地方,謝謝了!!1110280425.pdf
0
回復
@黑的眼
你用外圍電路少一點的PWMIC不行嗎?次級再用倍壓整流實現不了嗎?這樣調試會容易一些
不是小弟不想去試,實在是時間緊迫,這個電源我請國內很著名的一個北方的電源公司,居然開價5萬,我考,yun
今天我調試后發現空載后電壓比較穩定,但是帶載能力實在太差,1k的電阻負載接上后電壓只有30V左右,暈
各位能再給點建議嗎??
今天我調試后發現空載后電壓比較穩定,但是帶載能力實在太差,1k的電阻負載接上后電壓只有30V左右,暈
各位能再給點建議嗎??
0
回復
@sbycc
可能是你的變壓器設計問題吧,圈數太少或者圈比太大;圈數太少,導致磁芯飽和,隨著負載增加,輸出電壓下降;圈比太大的話,占空比打開到最大,你的負載還沒有加到最大,輸出電壓也會下降的.
最近發現TL494的輸出(9腳和10腳)并不互補,兩個MOS管的占空比只有25%左右,有時候竟然只有一個MOS管導通,而另外一個根本不導通(只有一個很窄的驅動尖脈沖),實在是不知道該怎么辦了!!
還有,我對494的4腳DTC不是很懂,因此聯系到我的電路,是不是我的DTC控制不對,我量了一下大概有3.5V左右的電壓!!還望各位給點建議,在線等,實在是折騰得夠嗆啊!!
還有,我對494的4腳DTC不是很懂,因此聯系到我的電路,是不是我的DTC控制不對,我量了一下大概有3.5V左右的電壓!!還望各位給點建議,在線等,實在是折騰得夠嗆啊!!
0
回復
@蒲公英的翅膀
最近發現TL494的輸出(9腳和10腳)并不互補,兩個MOS管的占空比只有25%左右,有時候竟然只有一個MOS管導通,而另外一個根本不導通(只有一個很窄的驅動尖脈沖),實在是不知道該怎么辦了!!還有,我對494的4腳DTC不是很懂,因此聯系到我的電路,是不是我的DTC控制不對,我量了一下大概有3.5V左右的電壓!!還望各位給點建議,在線等,實在是折騰得夠嗆啊!!
DTC有兩個作用,一是軟啟動,二是限制占空比
貼出你的電路來看看先,你的DTC有3.5V電壓是高了
貼出你的電路來看看先,你的DTC有3.5V電壓是高了
0
回復
@sbycc
DTC有兩個作用,一是軟啟動,二是限制占空比貼出你的電路來看看先,你的DTC有3.5V電壓是高了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113302127.jpg');}" onmousewheel="return imgzoom(this);">

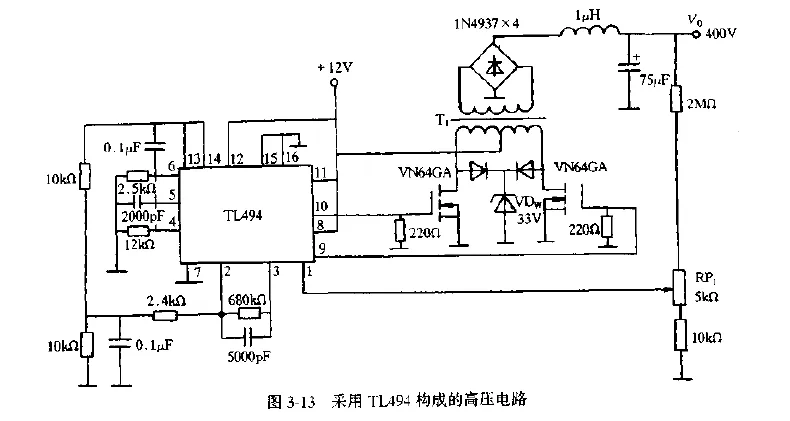

我基本上參照了這個電路,但是實驗過程中發現無法帶負載,因此我在9,10腳的輸出又加了一級pnp驅動,情況有所好轉!!但是就是占空比有問題!!而且我覺得15,16腳同時接地是不是也有問題啊??這樣15,16腳對應的比較器會不會輸出出現問題??還有不知道3腳的反饋是不是接的也有問題??
0
回復
@蒲公英的翅膀
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113302127.jpg');}"onmousewheel="returnimgzoom(this);">我基本上參照了這個電路,但是實驗過程中發現無法帶負載,因此我在9,10腳的輸出又加了一級pnp驅動,情況有所好轉!!但是就是占空比有問題!!而且我覺得15,16腳同時接地是不是也有問題啊??這樣15,16腳對應的比較器會不會輸出出現問題??還有不知道3腳的反饋是不是接的也有問題??
別信這個電路.
0
回復
@蒲公英的翅膀
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113302127.jpg');}"onmousewheel="returnimgzoom(this);">我基本上參照了這個電路,但是實驗過程中發現無法帶負載,因此我在9,10腳的輸出又加了一級pnp驅動,情況有所好轉!!但是就是占空比有問題!!而且我覺得15,16腳同時接地是不是也有問題啊??這樣15,16腳對應的比較器會不會輸出出現問題??還有不知道3腳的反饋是不是接的也有問題??
你到底是用那一個線路圖?7帖的圖是怎么回事?
0
回復
@wangser
可把變壓器浸漆烘干后再使有
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113384410.gif');}" onmousewheel="return imgzoom(this);">
用SG3524應該很方便!!!
0
回復
@rgwxf
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113384410.gif');}"onmousewheel="returnimgzoom(this);">用SG3524應該很方便!!!
352X芯片是好用得多,也不用放大,就是價格貴了點!!
