方案描述：

全球首發AP2402多功能降壓恒流方案_多檔切換單獨控制內置MOS寬壓輸入_內置抖頻電路，過溫保護短路保護

品牌名稱：世微半導體_自主研發生產AP2402(SV-WAFER)

產品描述：

AP2402 是一款PWM工作模式,高效率、外圍簡單、內置功率管，適用于 5-100V輸入的高精度降壓 LED 恒流驅動芯片。輸出最大功率可達 15W，最大電流 1.5A。AP2402 可實現三段功能切換，通過MODE1/2/3 切換三種功能模式：全亮，半亮，爆閃，全亮/半亮/爆閃循環模式。AP2402 工作頻率固定在150KHZ左右，同時內置抖頻電路，可以降低對其他設備的 EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度。AP2402 帶有輸出短路保護功能，5V～100V 輸入條件下，短時短路不會損壞電源器件。AP2402 還有過溫調節電流的功能。當芯片內部的溫度達到 140℃左右時，會自動調低輸出電流。

方案特點：

寬輸入電壓范圍：5V～100V

可設定電流范圍：10mA～1500mA

固定工作頻率：150KHZ內置抖頻電路，降低對其他設備的 EMI干擾

平均電流模式采樣，恒流精度更高

0-100%占空比控制，無電流節點跳變

輸出短路保護，過溫保護

三功能模式：全亮/半亮/爆閃/三功能循環

ESOP8 封裝

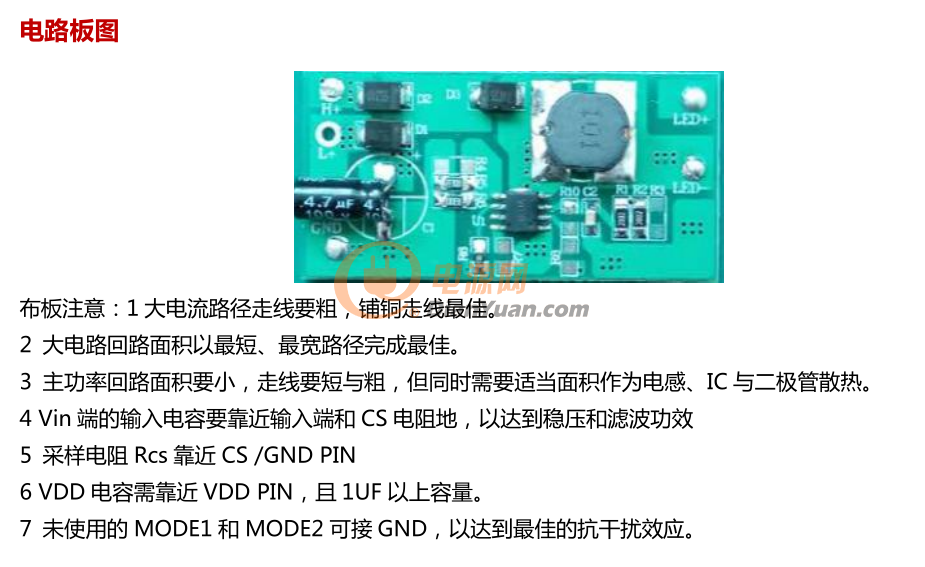

布線規則：

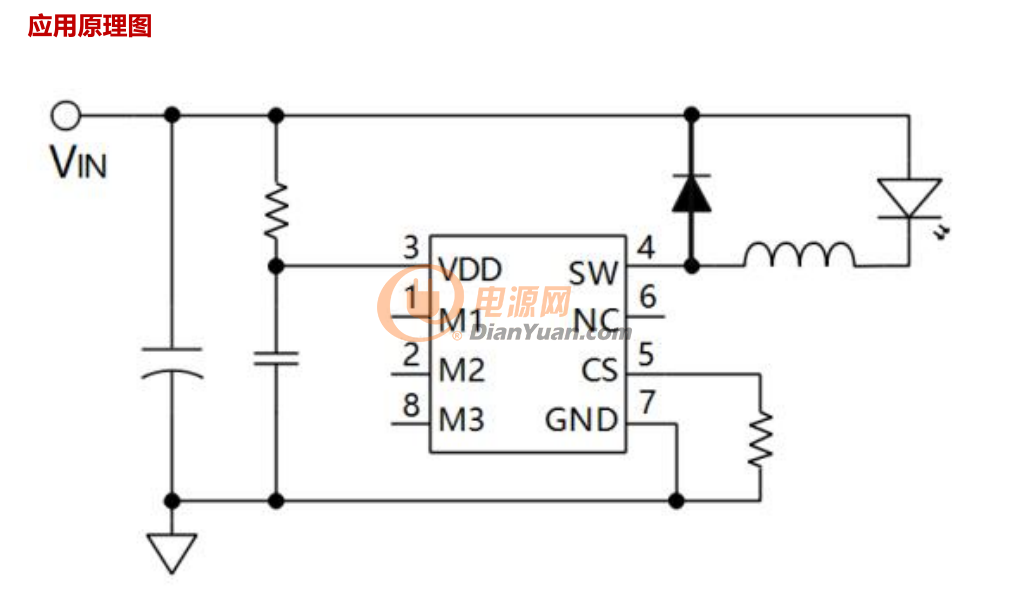

IC線路：

應用范圍：

DC恒流電源，汽車照明，低壓球泡燈，電動車摩托車燈照明，手電筒，輪船燈照明，地?cái)偀?，多功能信?hào)燈等

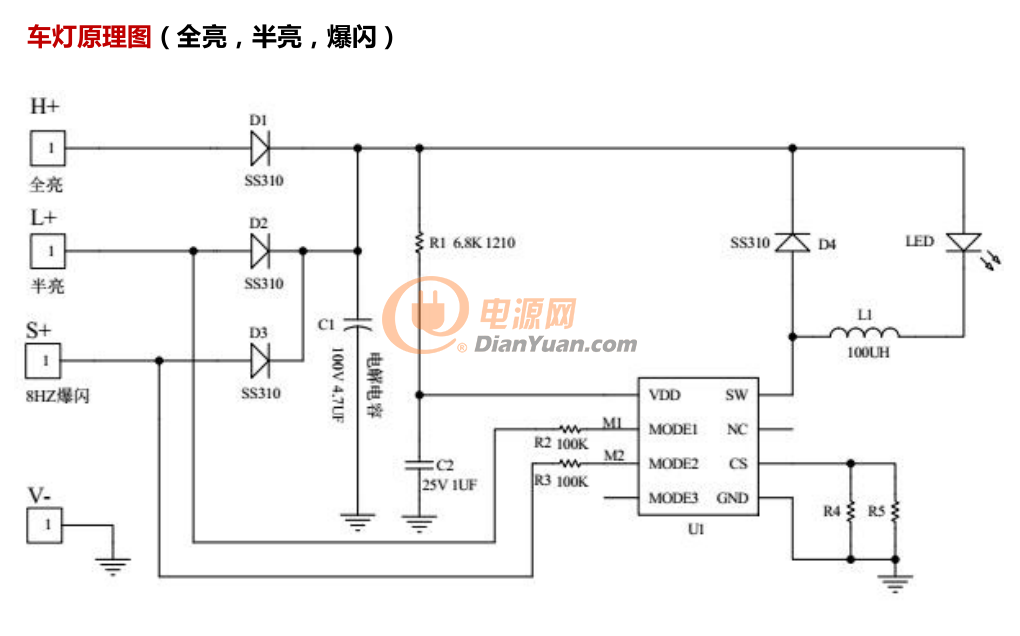

產品設計原理圖：

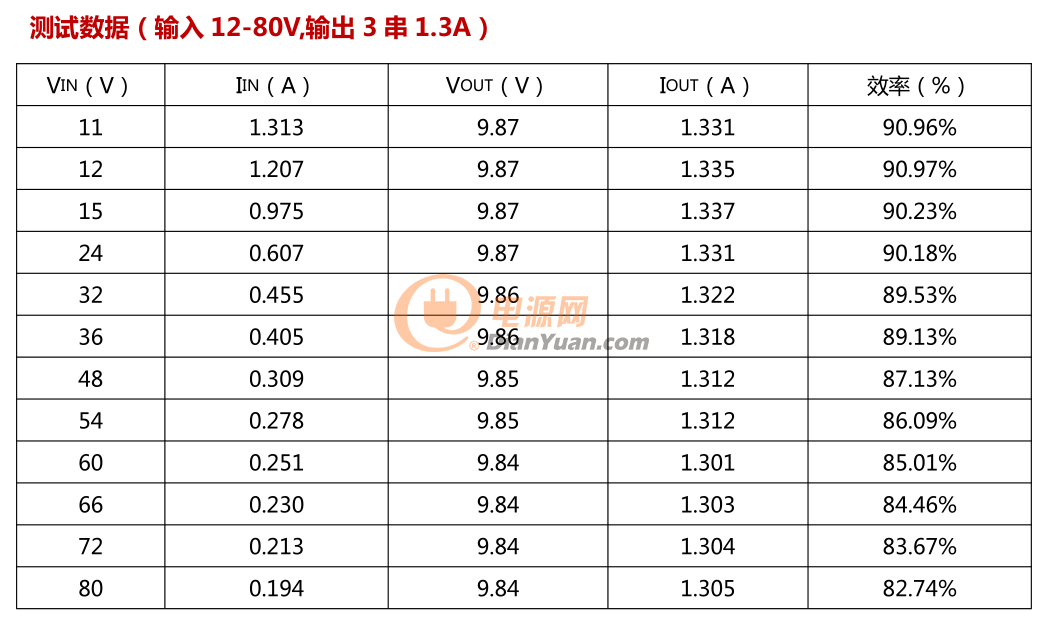

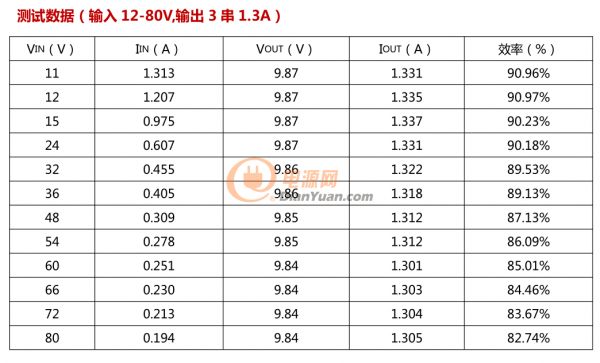

測試數據：

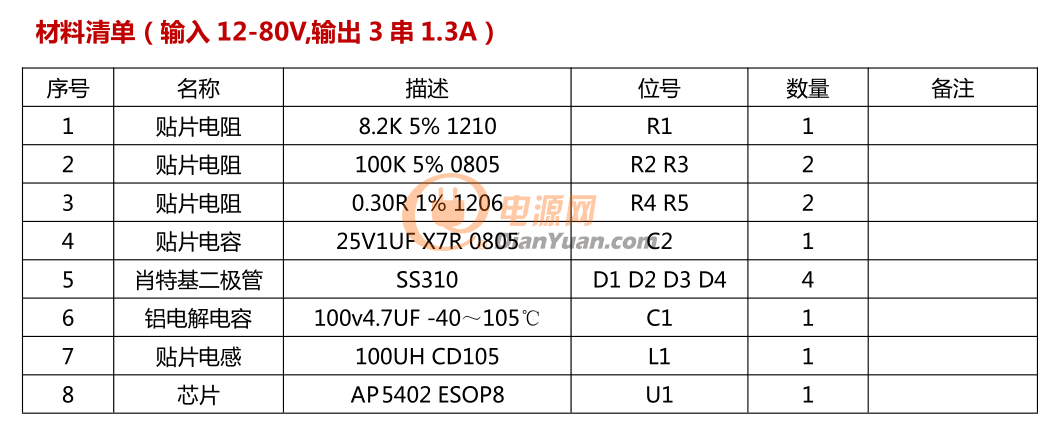

BOM清單：

方案優勢：

運用極少的外部元件實現多個功能，內置抖屏電路極易過認證。IC內部編輯智能溫度保護達到設定溫度點自行實現線性降電流降低溫度。極低壓差工作，IC正常工作只需不到1V的壓差方便做無極性或者交直流通用產品。

此IC方案具有完全防水功能，在PCBA不加任何防護的請款下放進水里可正常工作。IC具有多種功能，在實現恒流的請款下可以做爆閃，強光，弱光，強弱光爆閃循環功能，在一塊外形大小一樣的PCB板上可以實現不同的效果，實現產品多元化，方便生產備料。

注意事項：

這款I(lǐng)C方案屬于寬電壓多功能降壓恒流芯片，內部集成直亮，弱光，爆閃，強弱光爆閃循環功能，當只需要實現直亮功能時需將1一二腳拉地，第八腳懸空即可，這樣做出來的PCBA可實現在不加任何防水的情況下正常工作。如果想在直亮的基礎上在加更多的功能可以將要實現的功能腳上拉串一個100K的電阻。（注意：強弱光爆閃循環腳屬于低電頻開啟需要將功能腳下拉）。IC底部有散熱片，需接SW腳。
