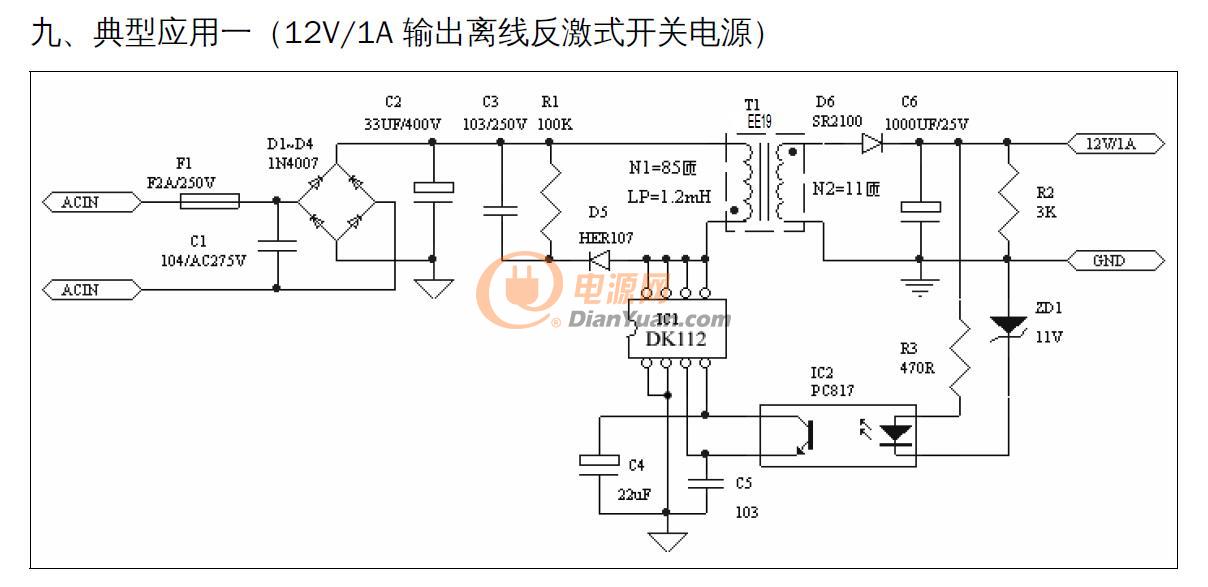

開關電源芯片DK112，手冊中有12V的方案。

于是我購買了力創商城的DK112的方案板，焊接了一套

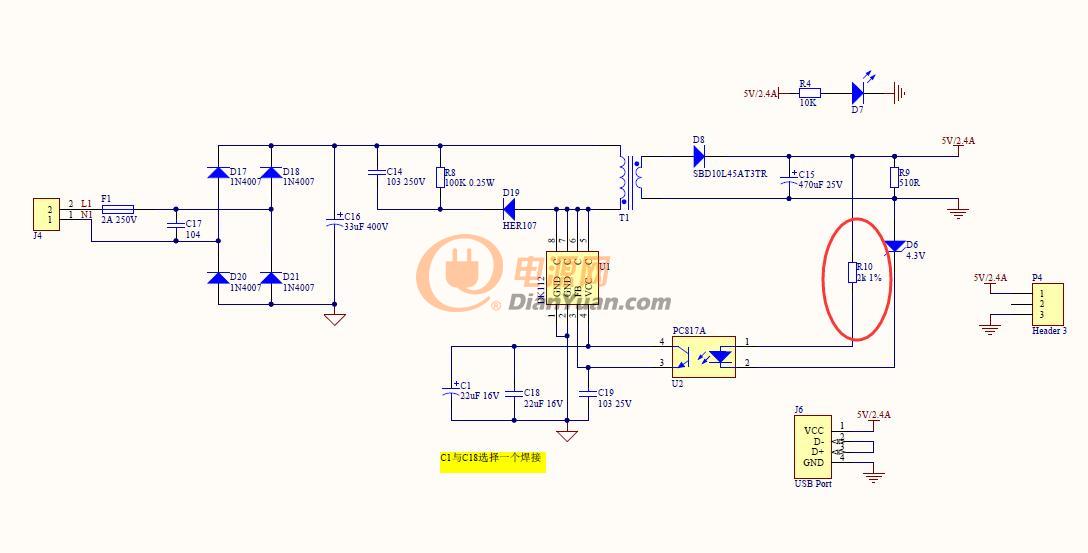

方案板的原理圖如下：

看得出來，這個電路圖也是依葫蘆畫瓢，和數據手冊中的幾乎一樣。

我按照下圖焊接好，上電，測量到輸出是4.3V。由于本人不太懂開關電源的原理，反復看手冊，還是不是很明白

于是修改了R10,最終修改為2.7K，輸出變成了5V。我用電表測量，電壓會一直升高，升高比較慢，上升0.1V基本穩定了

這個時間可能持續15分鐘或者更長。原因我不知道，但是我認為可以使用了，沒有太多的糾結。

今天早上，我接上示波器，看看紋波情況，如下：

感覺還挺有規律，周期50us?？粗骞瓤梢赃_(dá)到3V。

我想我是不是沒有加0.1uf的濾波電容啊，加了之后，依然一樣，好像感覺還更嚴重了，不過這個好像是脈沖型的，50us一次。

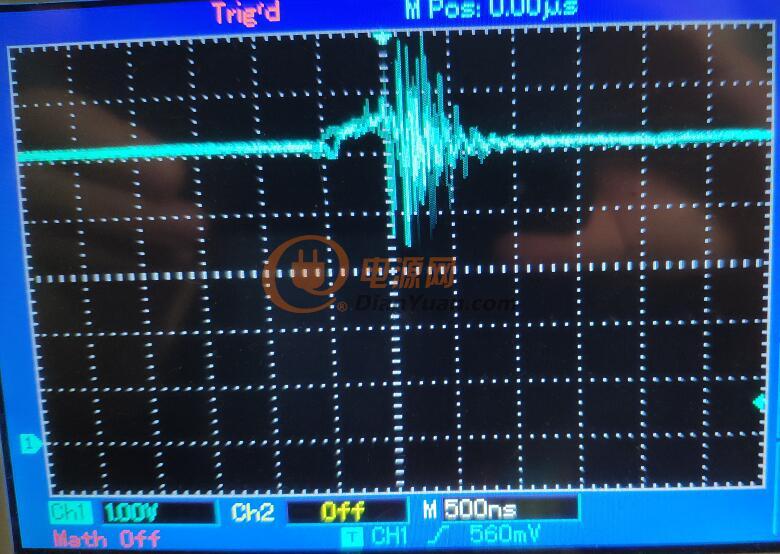

將單個脈沖展開如下：

希望大家多給指導?。?/span>
