各位大師們:
不知你們是如何用什么公式計算的?????????

你的那些公式不是高頻變壓器常用的嗎..
  對于您的低頻肯定會有差異喔..
Sorry , 我對低頻不是很了解,學習中.

好像沒這么復雜吧,你把電氣要求發上來看看...

V=230Vim 需分兩組115V*2  50/60Hz
Vo=9v*2兩組1.6vA*2兩組
不知各位大師們計算的公式過程是怎樣計算的.


謝謝

線徑dw = √(4AW / π)
銅損  △t = 25PΣ/√Ap

謝各大師是否正確公式計算

工作溫度70度,絕緣等級:B

初級匝數N1=V*10000/BSF*4.44
N2=N1*VO/V
S=K*P(1/2)
I=P/V
I2=I*N2/N1
D2=1.14*(I2/J)(1/2)
B=1.1-1.4
J=3.8-4.4

專業生鋁漆包線,有意者請聯系:13332604748 袁生

用EI35*15 BOBBIN,H50N矽鋼片
初級雙線并繞:0.08*2200TS,并聯接115V,串聯接230V輸入.
次級雙線并繞:0.21*220TS.雙9VAC,180mA輸出.

按我的公式計算方法明顯的與你的不符,不知你們的公式是這樣法的,各位大師可以話相互技術交流交流.

謝謝!
也可以以郵件形式交流更方便.

八年兄:按的計算空載電流明顯也不對.

Vo=9v*2兩組1.6vA*2兩組
看不明白

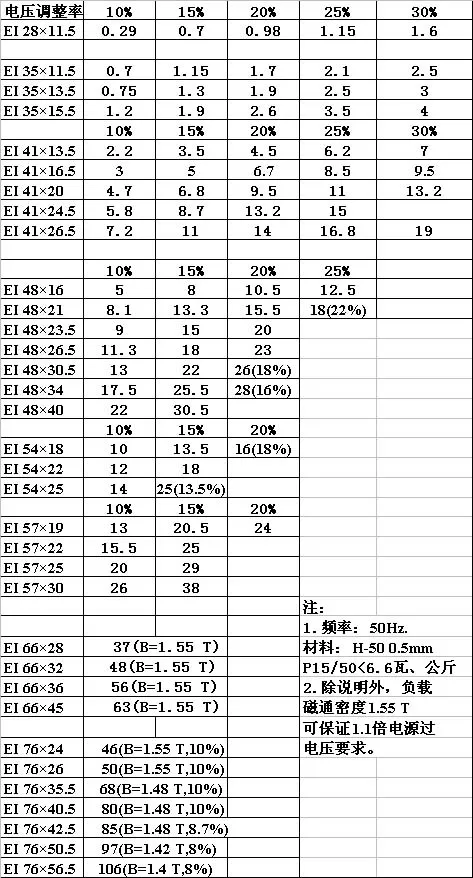

怎樣選鐵心

659501216035097.rar

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/659501216035458.jpg');}" onmousewheel="return imgzoom(this);">

怎樣計算

659501216035181.pdf

659501216035565.rar

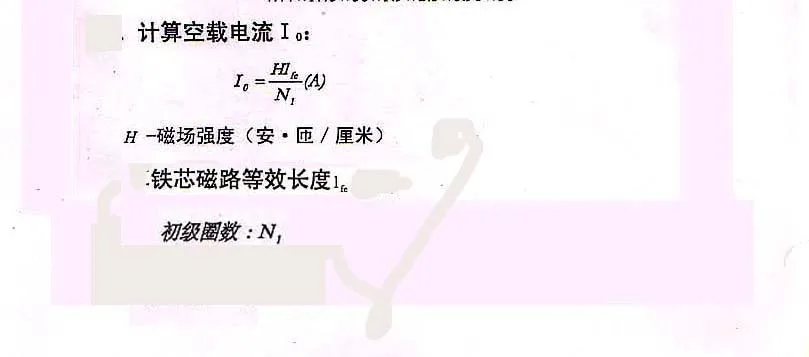

I0=H~.Lc/N

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/659501216076046.jpg');}" onmousewheel="return imgzoom(this);">

我的與隱形專家大師計算比為接近,隱形專家大師專家就是專家.
   不過我的計算匝數參數時采用的是4.5BfA.K,隱形專家大師采用的是4.45BfA.K.
  空載電流是I=H*J/N1時磁通磁場強度數據的H  數據不好定,損耗數據.

   不過鐵心(矽鋼片)占空系數參數選定我有時不太明白.
請教隱形專家大師講解.
謝謝!

1.鐵心(矽鋼片)占空系數,0.5mm材料取0.96
2,磁化曲線

659501216099172.pdf

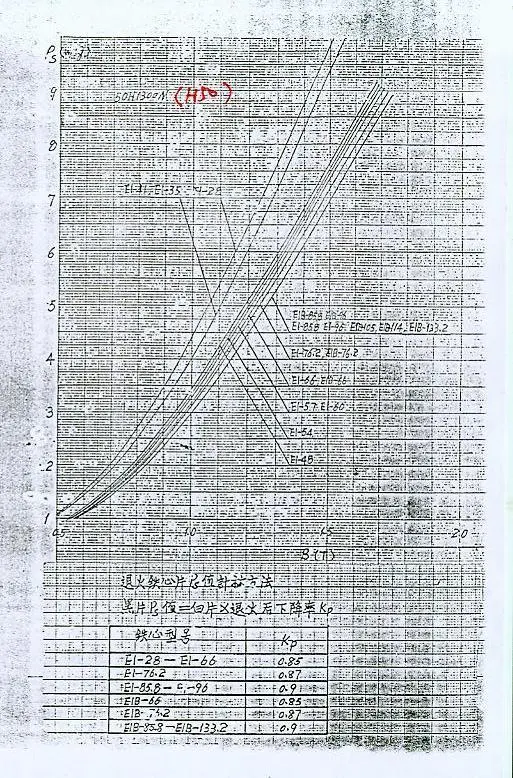

3.損耗曲線

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/659501216119846.jpg');}" onmousewheel="return imgzoom(this);">

頂   了.
