LIS1002+LIS9415M 81V/220mA 單電壓紅外感應 LED 驅動方案

Input: 180Vac/50Hz~264Vac/50Hz; Output: 54~81V/220mA

LIS1002是一顆用于人體熱釋電紅外傳感器（PIR）的高集成度控制芯片。

LIS9415M是一款專用于LED恒流驅動的控制芯片，適用于降壓式非隔離應用場合。此外，LIS9415M還兼容PWM調光功能，無需額外器件。

本方案為人體熱釋電紅外感應LED恒流驅動方案。白天自鎖，LED燈滅；當傍晚環境光線變暗后，自動進入待機檢測人體熱釋電紅外信號狀態，若檢測到人體熱釋電紅外信號時LED 亮燈，延時一段時間后LED燈自動關滅。通過設置LIS1002的DT端電壓，可調整LED燈亮的持續時間，

本方案延遲時間設定約為33s。系統第一次上電系統初始化，芯片進入自檢模式。自檢時間持續6秒鐘，在此期間，LED燈亮，直至自檢測結束后LED燈滅。自檢結束后，系統開始正常工作，進入紅外感應模式。

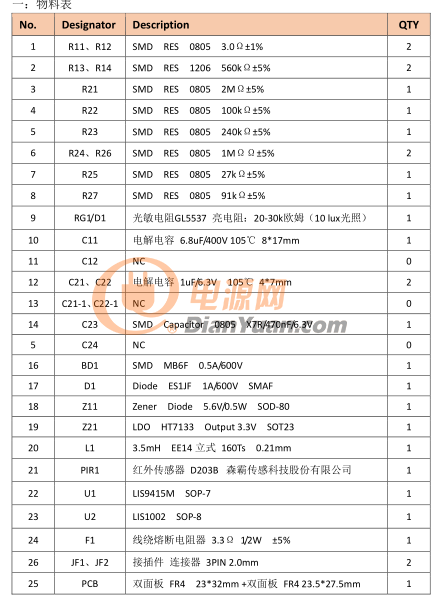

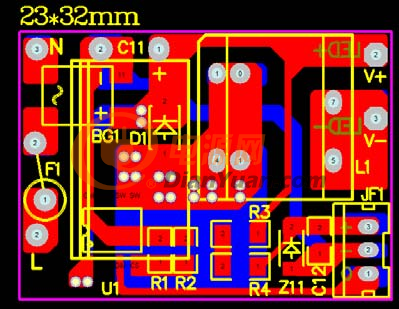

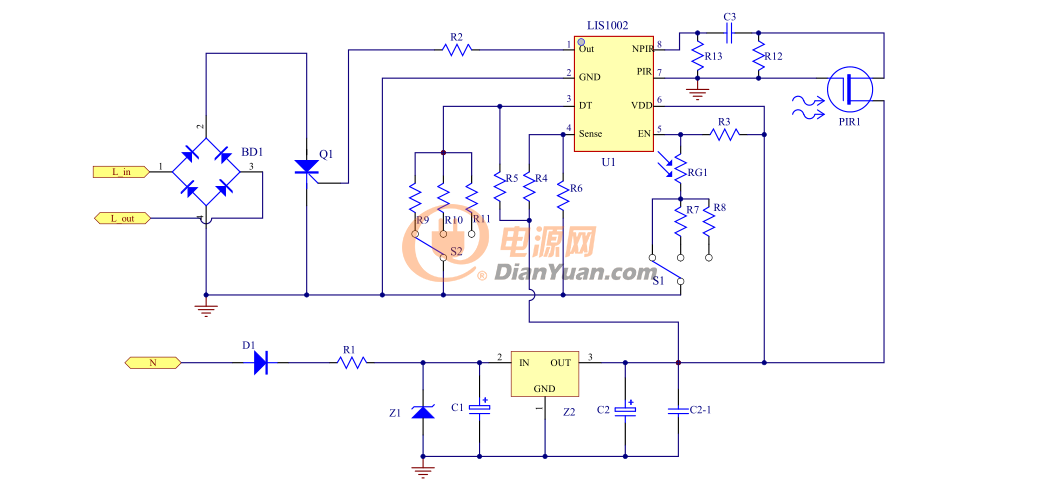

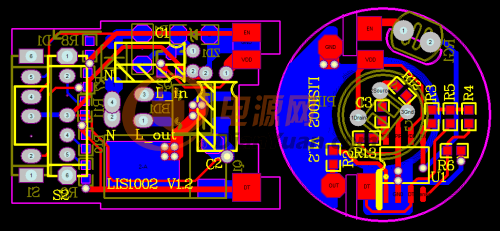

全電壓輸入人體熱釋電紅外開關LIS1002

Input: 90Vac/60Hz~264Vac/50Hz；負載功率：40W(輸入為230Vac/50Hz)，30W(輸入為110Vac/60Hz)；

可控負載:LED燈、節能燈、日光燈、白熾燈等。

LIS1002是一顆用于人體熱釋電紅外傳感器（PIR）的高集成度控制芯片。

本方案為人體熱釋電紅外感應開關，白天自鎖，紅外感應開關斷開；當傍晚環境光線變暗后，自動進入待機檢測人體熱釋電紅外信號狀態，若檢測到人體熱釋電紅外信號后，紅外感應開關閉合，在延遲一段時間后，紅外感應開關斷開。若負載為LED燈，那么，可實現夜晚人體紅外感應燈亮，白天自鎖不亮的應用。

本方案通過三擋撥動開關S1可實現白天自鎖，黃昏、夜晚紅外感應后開關閉合。紅外感應開關的閉合時間通過三擋撥動開關S2實現三種不同的時間：分別為6s、49s、262s。系統第一次上電系統初始化，芯片進入自檢模式。自檢時間持續6秒鐘，在此期間，感應開關閉合，直至自檢測結束后感應開關斷開。自檢結束后，系統開始正常工作，進入紅外感應模式。
